Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.5 Bestykningshoved
121
3.5.2.2 Tekniske data

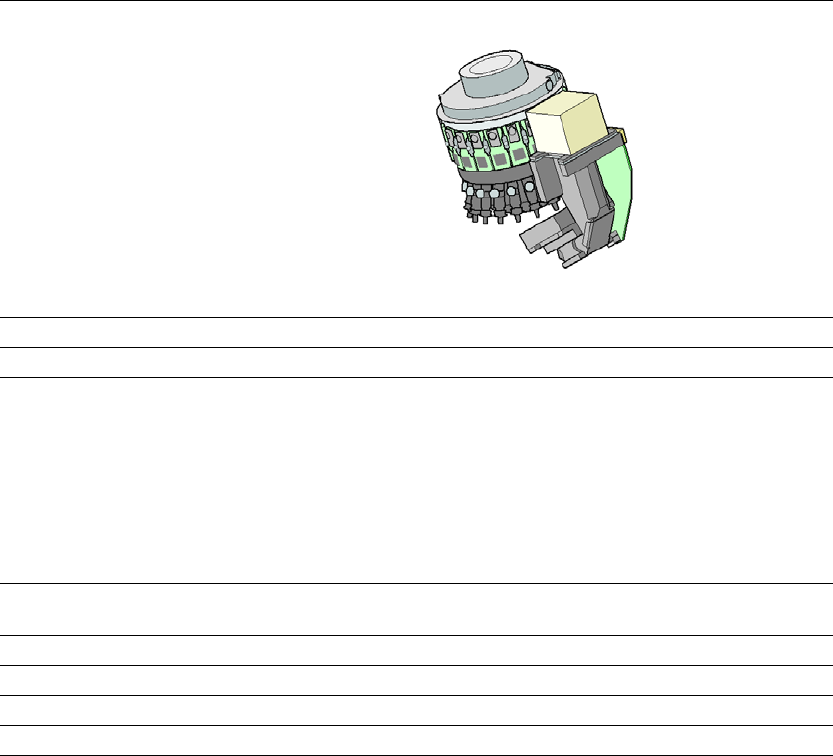

SIPLACE SpeedStar (C&P20 P2)
med komponent-kameratype 48
Komponent-spektrum
*a
*)a Vær opmærksom på, at det bestykbare komponent-spektrum også påvirkes af pad-geometrierne, de
kundespecifikke standarder og komponentemballagetolerancerne samt komponenttolerancerne.
0,12 mm x 0,12 (0201 metrisk) op til
Komponentspecifikationer
maks. højde
min. benraster
min. benbredde
min. ball-raster
min. ball-diameter
min. dimensioner
maks. dimensioner
maks. vægt
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Påsætningskraft Touchless placement, 1,3 N ± 0,5 N (s
0,5 N - 4,5 N
Pipettetyper 40xx/60xx
X-/Y-nøjagtighed
*b
*)b Nøjagtighedsværdierne svarer til betingelserne fra SIPLACE leverings- og serviceomfanget.
± 35 µm / 3σ
Vinkelnøjagtighed ± 0,5° / 3σ
Belysningsniveauer 5
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.5 Bestykningshoved Fra softwareversion 713.0 Udgave 11/2019 DK
122
3.5.3 Sensor til komponent-udsmidningsbeholder
Sensoren til komponent-udsmidningsbeholderen overvåger, om fejlvarebeholderen sidder korrekt
i sin holder.
– Hvis fejlvarebeholderen ikke er blevet sat korrekt i, kan bestykningsautomaten ikke startes.
– Hvis fejlvarebeholderen springer ud af sin holder under bearbejdningsprocessen, stopper be-
stykningsautomaten med det samme for at undgå et hovedcrash.
3.5.4 Vakuumpumpe (ekstraudstyr)
Vakuumpumperne til SIPLACE SpeedStar er monteret bagved komponent-indtrækkene på pla-
ceringssted 1 og placeringssted 4 i maskinstanderen.De fås i to typer:
– Vakuumpumpe VX4.25
– Vakuumpumpe VX4.25/0-47 IE3
3.5.4.1 Oversigt - type VX4.25
Artikel-nr. 03128463-xx Vakuumpumpe VX4.25
3
Fig. 3.5 - 3 Oversigt - vakuumpumpe
(1) Vakuumpumpe monteringssted
(2) Vakuumpumpe VX 4.25
(1)
(2)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.5 Bestykningshoved
123
3.5.4.2 Oversigt - type VX4.25/0-47 IE3
Artikel-nr. 03224400-xx Vakuumpumpe VX4.25/0-47 IE3
3
Fig. 3.5 - 4 Oversigt - vakuumpumpe
(1) Vakuumpumpe monteringssted
(2) Vakuumpumpe VX 4.25 IE3
3.5.4.3 Sikkerhedsforskrifter vedr. vakuumpumpen
3
3.5.4.4 Beskrivelse
Kun SIPLACE SpeedStar kan bruges med vakuumpumpen. I SIPLACE X-serie S er SIPLACE
SpeedStar med vakuumpumpe valgfri.
I kombination med vakuumpumpen kan trykluftforbruget nedsættes betydeligt ved SpeedStar
(C&P20P/P2) hovedet. En vakuumpumpe kan forsyne op til to SpeedStar (C&P20P/P2) hoveder.
Derfor kan der maks. anvendes to vakuumpumper (ved 4 gange C&P20P/P2). De løbende drifts-
omkostninger falder, afhængigt af hvor høje energiomkostningerne er.
(1)
(2)
ADVARSEL
Bemærk sikkerhedsoplysningerne i den medleverede driftsvejledning for den på-
gældende vakuumpumpe.
