Vakuumpumpen tændes og slukkes med bestykningsautomaten. Ved slukningen vil stationssoft-
waren automatisk tilgodese en efterløbstid på 6 minutter for at forhindre en overophedning af mo-
toren.
3
3.5.4.5 Oplysninger om vedligeholdelse
Overhold de yderligere vedligeholdelsesoplysninger for vakuumpumpen.
Læs i den forbindelse det pågældende afsnit i din bestykningsautomats vedligeholdelsesvej-
ledning.
BEMÆRK
Trykluftforbrugsværdierne findes i afsnit 3.3
, side 110.
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.5 Bestykningshoved
125
3.5.5 SIPLACE MultiStar CPP
3
3

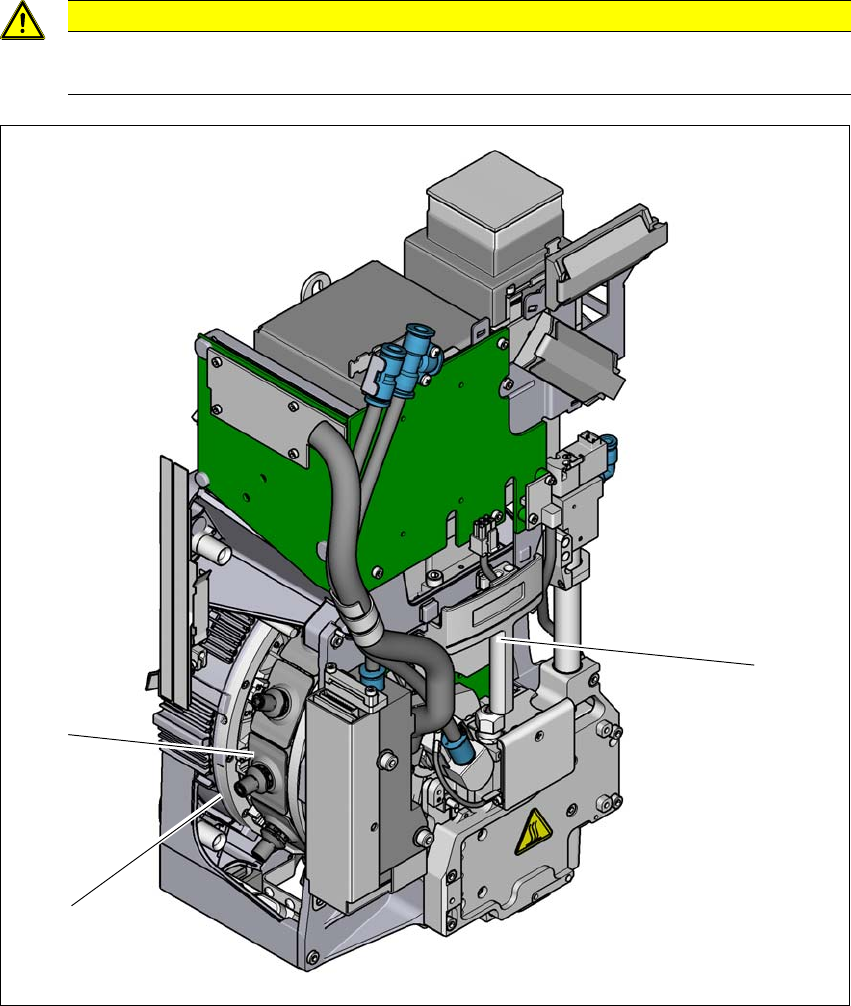

Fig. 3.5 - 5 SIPLACE MultiStar CPP - set forfra, funktionsgrupper del
(1) Håndtag
(2) Stjerne med 12 segmenter
(3) Segment med integreret DP-drev
FORSIGTIG
Flytning af bestykningshovedet kun ved brug af håndtaget
Bestykningshovedet må kun flyttes ved brug af det dertil beregnede håndtag.
(2)
(3)
(1)
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.5 Bestykningshoved Fra softwareversion 713.0 Udgave 11/2019 DK
126
3

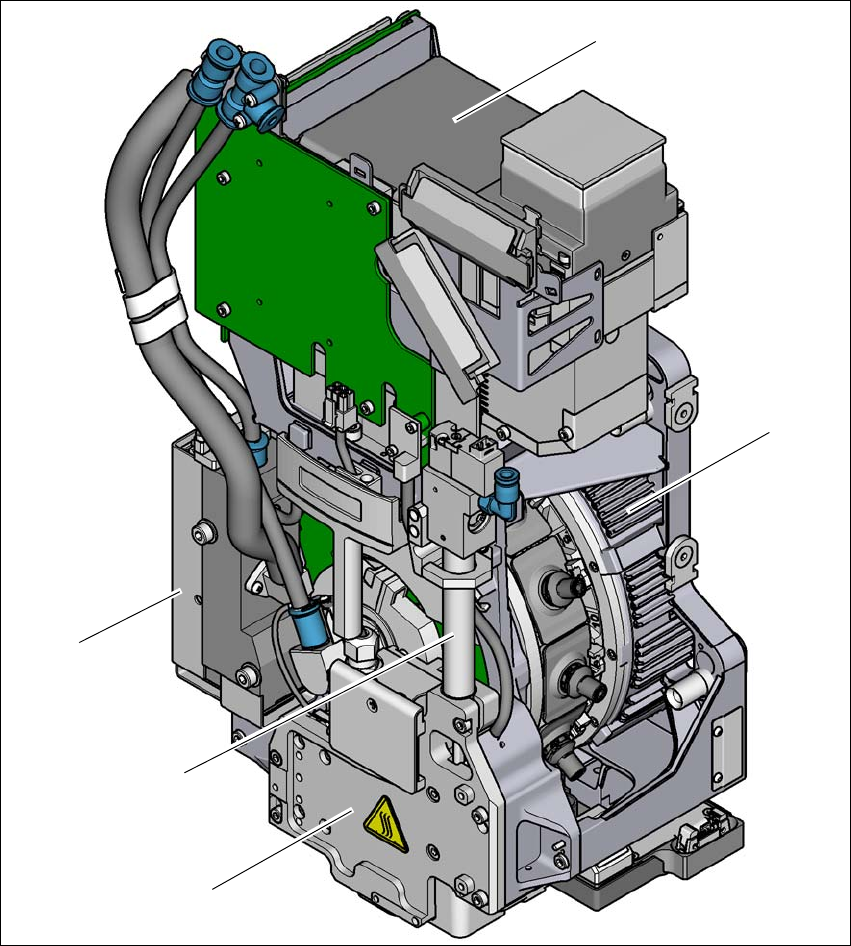

Fig. 3.5 - 6 SIPLACE MultiStar CPP - set forfra, funktionsgrupper del
(1) BE-kamera C&P, type
(2) Torquemotor til stjernedrev
(3) Z-drev (linearmotor)
(4) Returcylinder
(5) Trykreguleringsventil
(1)
(2)
(3)
(4)
(5)
