3 Tekniske data og moduler Betjeni ngsvejledning SIPLACE X-serie 3.5 Bestykningshoved Fra softwareversion 713.0 Udgave 11/2019 DK 128 – SIPLACE MultiS tar CPP i den nederste monter ingsposition. I denne position bestykke…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.5 Bestykningshoved
127
3

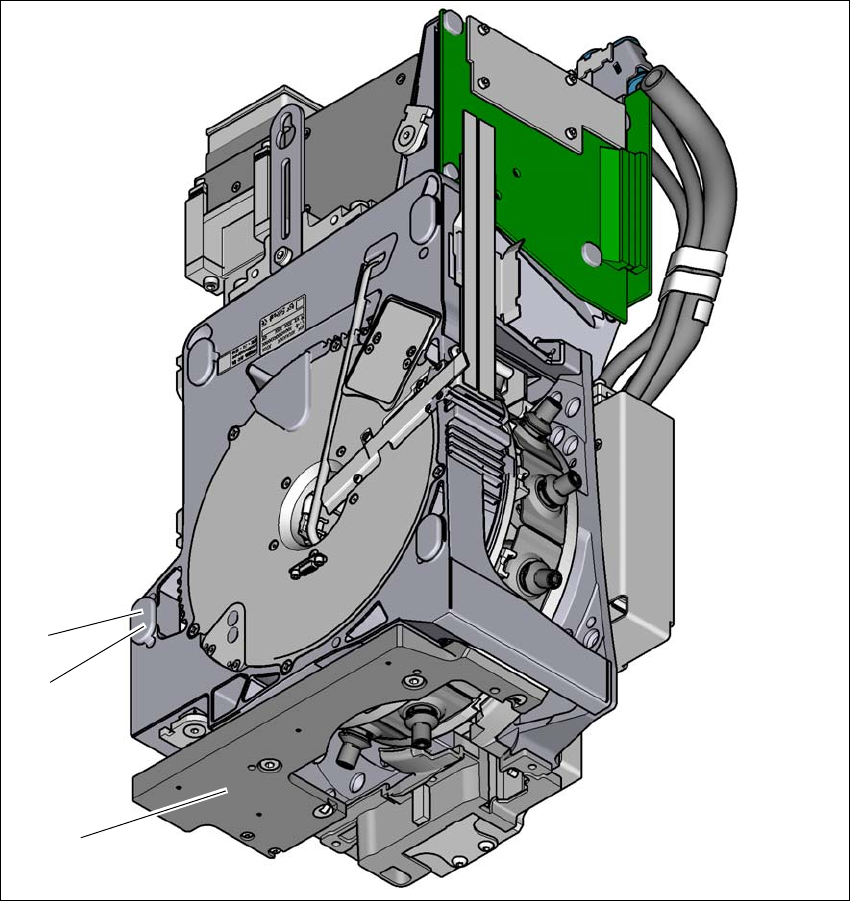

Fig. 3.5 - 7 SIPLACE MultiStar CPP - set bagfra, funktionsgrupper del
(1) Komponentsensor
(2) Monteringsposition for en komponenthøjde op til 11,5 mm
(3) Monteringsposition for en komponenthøjde op til 6 mm
3.5.5.1 SIPLACE MultiStar CPP's monteringspositioner
SIPLACE MultiStar CPP-hovedet kan monteres på hovedholderen i to forskellige positioner
– SIPLACE MultiStar CPP i den øverste monteringsposition
I denne position kan alle komponenter op til en størrelse på 50 mm x 40 mm og en højde op
til 15,5 mm bearbejdes. 3
(3)
(2)
(1)
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.5 Bestykningshoved Fra softwareversion 713.0 Udgave 11/2019 DK
128
– SIPLACE MultiStar CPP i den nederste monteringsposition.
I denne position bestykker SIPLACE Multistar CPP-hovedet komponenterne op til en stør-
relse på 27 mm x 27 mm og en komponenthøjde på 6 mm efter Collect&Place-metoden 3
Bemærk ved fastlæggelse af monteringspositionen følgende regler:
Hovedhøjden skal i ét bestykningsområde være ens for alle bestykningshoveder.
Installer altid SIPLACE Multistar CPP-hovedet i den øverste monteringsposition, når den
kombineres med følgende konstruktionsgrupper
– Stationært komponent-kamera
–TwinStar
– Waffle-pack-veksler (WPC5/WPC6)
– Matrix Tray Changer
3.5.5.2 Klassificering af det komponentspektrum, der skal bearbejdes
3
Komp.-klasse Komp.-
størrelse
CPP-hovedets
monteringspositio
n
*a
Komp.-højde Komp.-
kameratype
Lille komp.
K_BE
01005-
27 mm x 27 mm
Øverst Op til 8,5 mm
Hovedkamera,
type 30
Nederst Op til 6,0 mm
Lille komp.
K_BE
01005-
16 mm x 16 mm
Øverst Op til 8,5 mm
Hovedkamera,
type 38
Nederst Op til 6,0 mm
Mellemstor
komp., type M_-
BE_1
< 27 x 27 mm
Øverst
Mellem 8,5 og
11,5 mm
Stationær
komp.-kamera,
type 33
Nederst Ikke muligt
Mellemstor
komp., type M_-
BE_2
Mellem
27 mm x 27 mm
og
32 mm x 32 mm
Øverst 11,5 mm
Nederst Ikke muligt
Stor komp.
G_BE
Mellem
32 mm x 32 mm
og 50 mm x 40
mm
Øverst Op til 15,5 mm
Stationær
komp.-kamera,
type 33
Nederst Ikke muligt
Tab. 3.5 - 1Klassificering af det komponentspektrum, der skal bearbejdes
*)a Bemærk venligst regler for højde på monteringspositioner i afsnit 3.5.5.1
, side 127.
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.5 Bestykningshoved
129
3.5.5.3 SIPLACE MultiStar CPP's bestykningsmodi
SIPLACE MultiStar CPP-hovedet arbejder i forskellige bestykningsmodi, alt efter komponentklas-
seKlargøringsoptimeringen vælger den bestykningsmodus, der har de mindste takttider. Neden-
stående tabel viser sammenhængen mellem komponentklasse og bestykningsmodus.
Tab. 3.5 - 2 Relationer mellem komp.-klasse og bestykningsmodi
3.5.5.4 SIPLACE MultiStar CPP's monteringspositioner
Bestykningsmodus Komponentklasse
Lille komp. Mellemstor komp. Stor komp.
Collect&Place-mo-
dus
Ja Nej Nej
Blandet modus Ja Ja Nej
Udvidet Pick&Place-
modus
Ja Ja Ja
Bestykningsautom
at
Monteringsposition
*a
MultiStar CPP-Kopf
Max. komponent-
højde
Visionkamera
SIPLACE X-serie S Nederst 6,0 mm Hovedkamera
Øverst 8,5 mm Hovedkamera
Kun øverst 15,5 mm
Stationært komponent-
kamera
Tab. 3.5 - 3SIPLACE MultiStar CPP-hovedets monteringspositioner på bestykningsautomaterne
*)a Bemærk venligst regler for højde på monteringspositioner i afsnit 3.5.5.1
, side 127.
