Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler Fra softwareversion 713.0 Udgave 11/2019 DK 3.6 Portalsystem 139 3.6.4 Port alernes position SIPLACE X2 S 3 Fig. 3.6 - 4 Portalernes position - SIPLACE X2 S…
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.6 Portalsystem Fra softwareversion 713.0 Udgave 11/2019 DK
138
3.6.3 Portalernes position SIPLACE X3 S
3

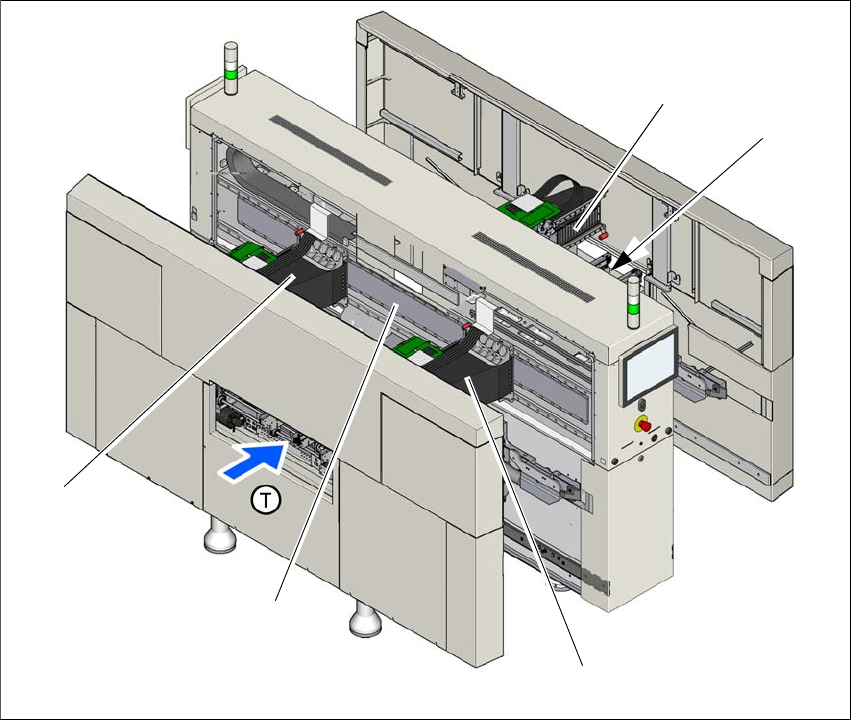

Fig. 3.6 - 3 Portalernes position - SIPLACE X3 S
(1) Y-akse, portal 1 og portal 4
(2) X-akse, portal 1
(3) Y-akse, portal 3 (skjult)
(4) X-akse, portal 3
(5) X-akse, portal 4
(T) PCB-transportretning
(1)
(5)
(3)
(2)
(4)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.6 Portalsystem
139
3.6.4 Portalernes position SIPLACE X2 S
3

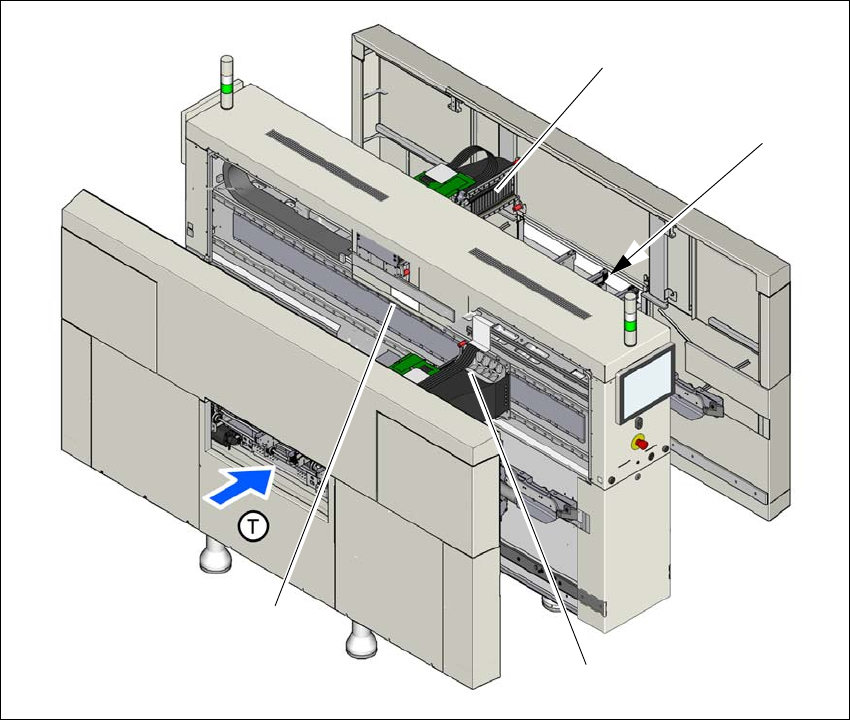

Fig. 3.6 - 4 Portalernes position - SIPLACE X2 S
(1) Y-akse, portal 1
(2) X-akse, portal 1
(3) Y-akse, portal 2 (skjult)
(4) X-akse, portal 2
(T) PCB-transportretning
(1)
(3)
(2)
(4)
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.6 Portalsystem Fra softwareversion 713.0 Udgave 11/2019 DK
140
3.6.5 X-aksens opbygning
3

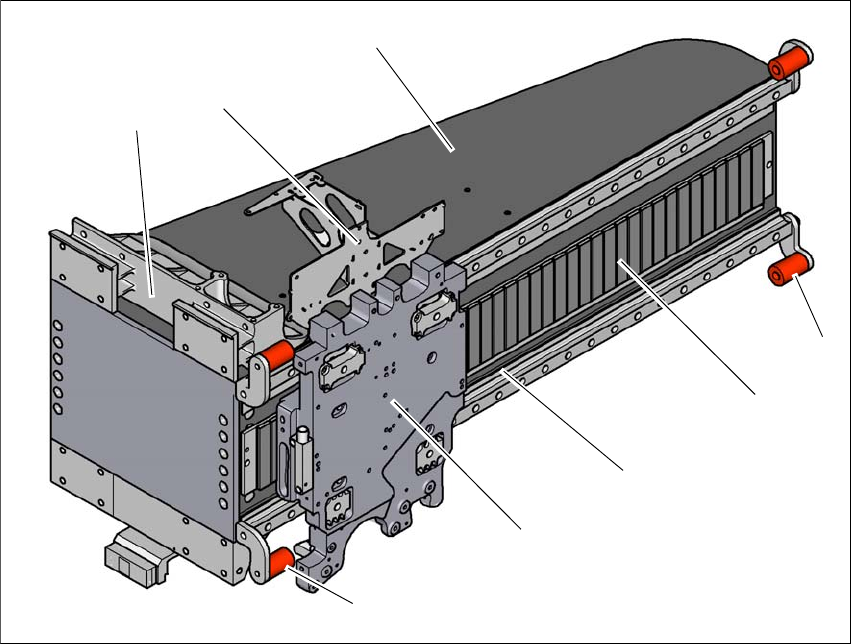

Fig. 3.6 - 5 X-aksens opbygning - set ind mod hovedholder
(1) Hovedholder med X-linear-motor (primærdel)
(2) Y-linear-motor med fast leje (primærdel)
(3) Føringssystem med permamagnet (X-linear-motorens sekundærdel)
(4) Slutpositionsbuffer (4 stk.)
(5) Portaludlægger
(6) Holder hovedprintkort
(7) Længdemålesystem
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
