3.7.3 PCB-dobbelttransportens opbygning
Den fleksible dobbelttransport er forsynet med to transportspor, der er elektrisk og mekanisk uaf-
hængige af hinanden. Det faste transportsidestykke befinder sig som standard på den højre side.
Til dobbelttransport kan vælges den faste transportside til højre eller venstre. Den faste vanges
position kan monteres i henhold til specifikationen. Alt efter kravet kan printplade-dobbelttranspor-
ten bruges som enkelt- eller dobbelttransport.
3

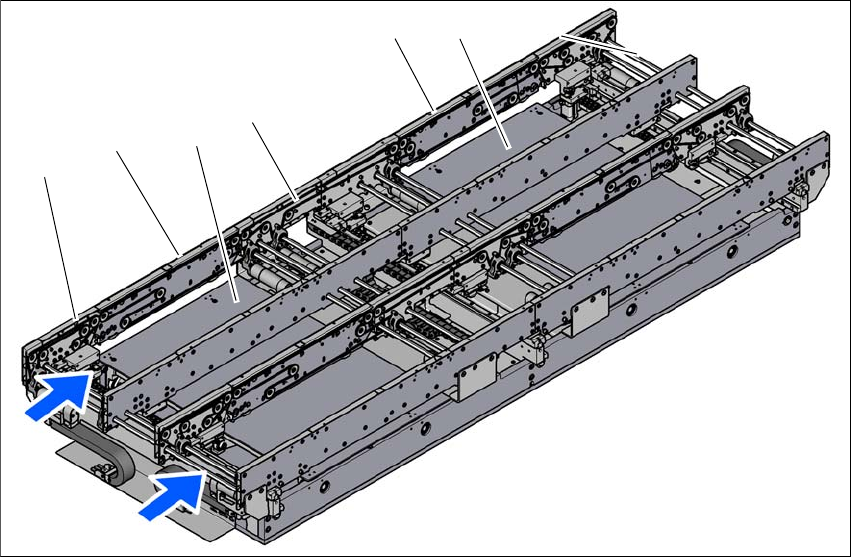

Fig. 3.7 - 2 PCB-dobbelttransportens opbygning
(1) Indtræksbånd
(2) Bearbejdningsbånd 1
(3) Løftebord 1
(4) Mellembånd
(5) Bearbejdningsbånd 2
(6) Løftebord 2
(7) Udføringsbånd
T1 Transportspor 1
T2 Transportspor 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.7 PCB-transportsystem
145
3.7.3.1 Fleksibel PCB-doppeltransport - transportspor og transportmåder
Det højre transportspor (set i transportretningen) betegnes "Transport 1", det venstre trans-
portspor "Transport 2" (se fig. 3.7 - 4
, side 146).
3.7.3.2 PCB-dobbelttransport i modus "Enkelttransport"
Dobbelttransporten kan konfigureres online til en enkelttransport. Et transportspor køres så helt
sammen og deaktiveres (se fig. 3.7 - 3
). Dette giver en transportsporbredde på max. 510 mm.
3
Fig. 3.7 - 3 Fleksibel dobbelttransport i funktionen "Enkelttransport"
Dobbelttransport med udvidet transportspor 2
(fast transportvange venstre)
Transportspor 2
deaktiveret
Transportspor 1 Transportspor 2 Transportspor 1
deaktiveret
PCB-transportretning PCB-transportretning
Fast transportvange
Dobbelttransport med udvidet transportspor 1
(fast transportvange højre)
Bevægelig transportvange
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.7 PCB-transportsystem Fra softwareversion 713.0 Udgave 11/2019 DK
146
3.7.3.3 Transportmåde asynkron
I asynkron drift bestykkes altid en printplade i et transportspor, mens et andet i det andet trans-
portspor køres i bestykningspositionen. Dermed spares hele transporttiden, hvilket fører til en
øget effektivitetsforbedring, specielt ved printplader med lille takttid. Hvis bestykningsautomaten
forsynes med ordredataene (bestykningsprogram, klargøring), transporteres - på ethvert tids-
punkt i bestykningsdriften - printpladerne, som står og venter på indgangsbåndene ind i det til en-
hver tid gældende midterbånd (frit midterbånd). Bestykningsprocessen begynder, så snart en
printplade er blevet transporteret i bearbejdningsområdet. Printpladerne bestykkes en ad gangen.
Afbrydes bestykningsforløbet, spærres transportgrænsefladen, og de printplader, der på dette
tidspunkt ligger i midterbåndene, bestykkes færdig.
På samme tid spærres eller frigives transportgrænsefladen for begge transportspor.
3

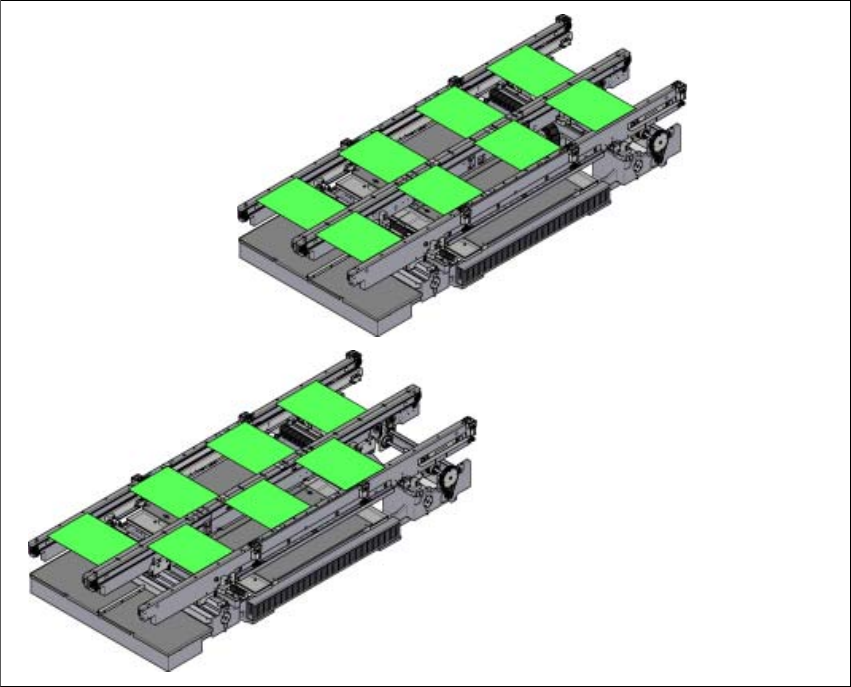

Fig. 3.7 - 4 Transportmåder
Transportmåde synkron
Transportmåde asynkron
