Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s 153 3.8.1.3 Design af SIPLACE SmartFeeder X Den følgende figur viser…

3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie

3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK

152

3.8 SIPLACE tapefødemoduler til SIPLACE X-s

På SIPLACE X-serie S bruges SIPLACE SmartFeeder X samt SIPLACE SmartFeeder Xi. De spe-

cificerede SIPLACE fødemoduler er kompatible med BE-bordene til SIPLACE X-serie S. Væsent-

lige kendetegn ved SIPLACE fødemodulerne er afhentningspositionens høje præcision, online-

programmerbarhed og en nem håndtering ved udskiftningen af fødemodulerne under bestyk-

ningsprocessen. Strømforsyningen til fødemodulerne kommer i stand kontaktløst via en induktiv

grænseflade. Hvert af fødemodulerne kommunikerer med fødemodul-styreenheden (FCU) via to

optoelektroniske kanaler (lysledere). Begge grænseflader danner EDIF-komponentgruppen

(energi- og datagrænseflade).

3.8.1 SIPLACE tapetransportører

3.8.1.1 Tapemateriale

Tapebreddens spektrum rækker fra 4 mm til 104 mm. Tapematerialet er blister eller papir. Des-

uden kan tape bearbejdes med en permanent hæftende dækfolie (PSA-folie).

Tapefødemodulerne er designet på basis af følgende tapestandarder:

DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

JIS C 0806-3 (1999)

ANSI/EIA 481-C (10/2003)

IEC 60286-3-2 3

3.8.1.2 Manuel udtagning af ikke-optagne totalkondensatorer

For at tantalkondensatorerne ikke fører til brand af tapematerialet ved tapesnittet, er betje-

ningsoverfladen blevet udvidet med optionen "Stands straks ved optagningsfejl". Denne indstilling

skal så være aktiveret i SIPLACE Pro. På bestykningsautomaten taktes den ikke hentede kompo-

nent en gang videre og ligger så i tapen parat til hentning. Sporet er deaktiveret, og brugeren gø-

res med en fejlmelding opmærksom på, at tantal-komponenten skal tages ud af tapen. Hvis der

findes et reservespor, fortsætter bestykningsautomaten med at bestykke. Brugeren har dog mu-

lighed for at stoppe bestykningsautomaten og fjerne tantal-komponenten. Hvis ikke der findes no-

get reservespor og er det ikke muligt at bestykke med andre komponenter, bliver

bestykningsautomaten stående. Også her kan brugeren fjerne tantal-komponenten og kvittere for

fejlen. Når brugeren har genstartet bestykningsautomaten, fortsættes bestykningen og kompo-

nenter hentes ud af det igen frigivne spor.

BEMÆRK

Denne softwarefunktion er også meget fornuftig for dyre komponenter.

 Bemærk også sikkerhedsanvisninger gældende for kondensatorer på metalpulverba-

sis (se afsnit 2.5.3

, side 68).

Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler

Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s

153

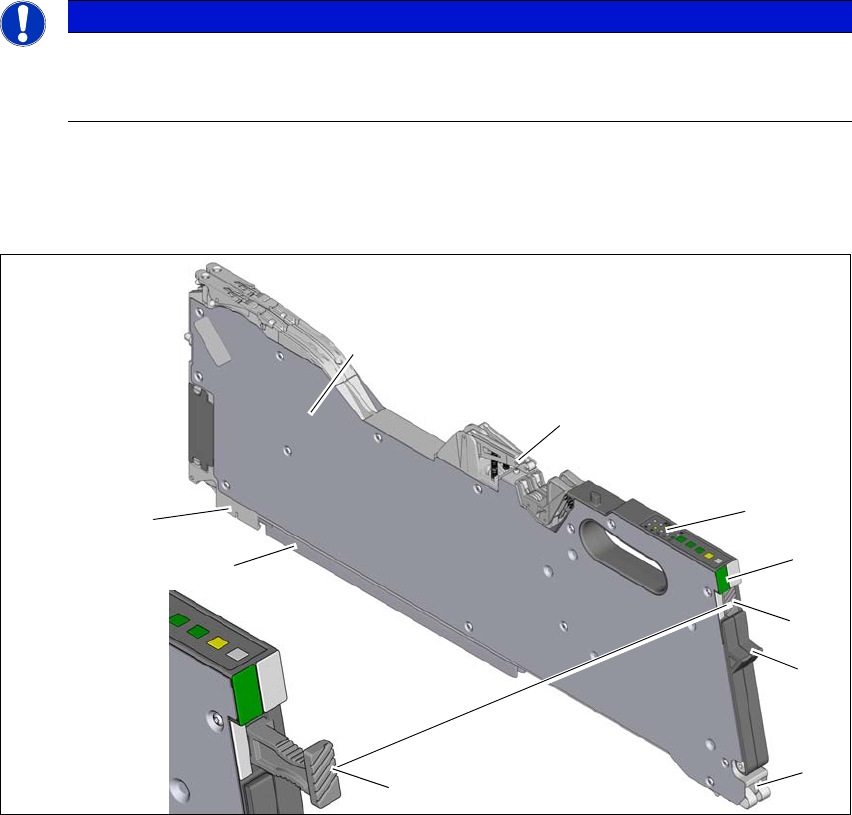

3.8.1.3 Design af SIPLACE SmartFeeder X

Den følgende figur viser SIPLACE SmartFeeder X' design.

Fig. 3.8 - 1 SIPLACE SmartFeeder X

(1) Indgangsåbning til tapeledekanal med tapefjeder

(2) Klap til dækfoliebeholder

(3) Udtagningsgreb, faldet i hak

(4) Statusvisning

(5) Betjeningsfelt - LED visning

(6) Folie-rocker

(7) Tapeledekanalens udgangsåbning

(8) Forreste glideskinne

(9) Bageste glideskinne

(1)

(2)

(3)

(4)

(5)

(6)

(8)

(9)

(7)

3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie

3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK

154

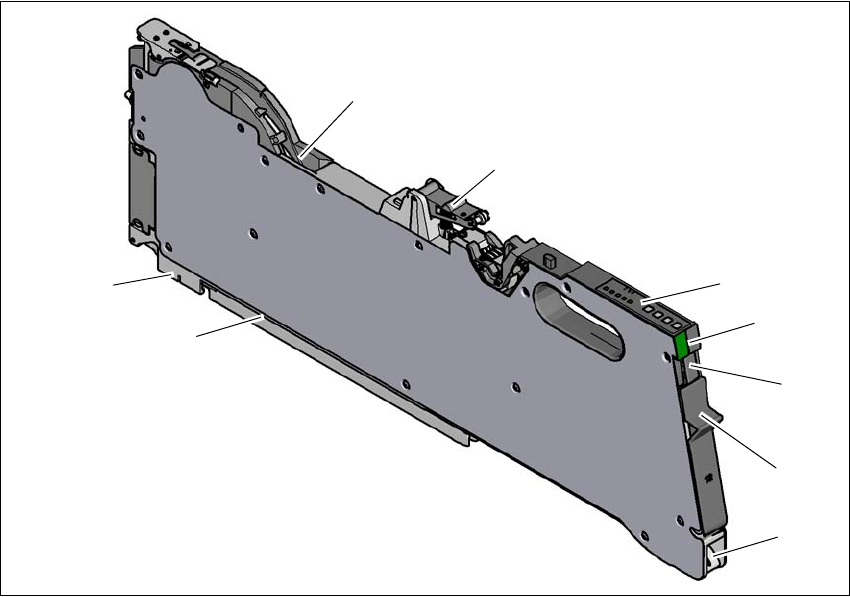

3.8.1.4 SIPLACE SmartFeeder Xi's design

Den følgende figur viser SIPLACE SmartFeeder Xi's design ved eksemplet SIPLACE SmartFee-

der 2 x 8 mm Xi. SIPLACE SmartFeeder Xi kan kendes ved sin overflade med skrå riller på ud-

tagningshåndtaget.

Fig. 3.8 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi

(1) Indgangsåbning til tapeledekanal med tapefjeder

(2) Klap til dækfoliebeholder

(3) Udtagningshåndtag, i hak (overflade med riller)
