3.8.2 SIPLACE Glue Feeder
Artikel-nr. 03088129-xx SIPLACE Glue Feeder
3

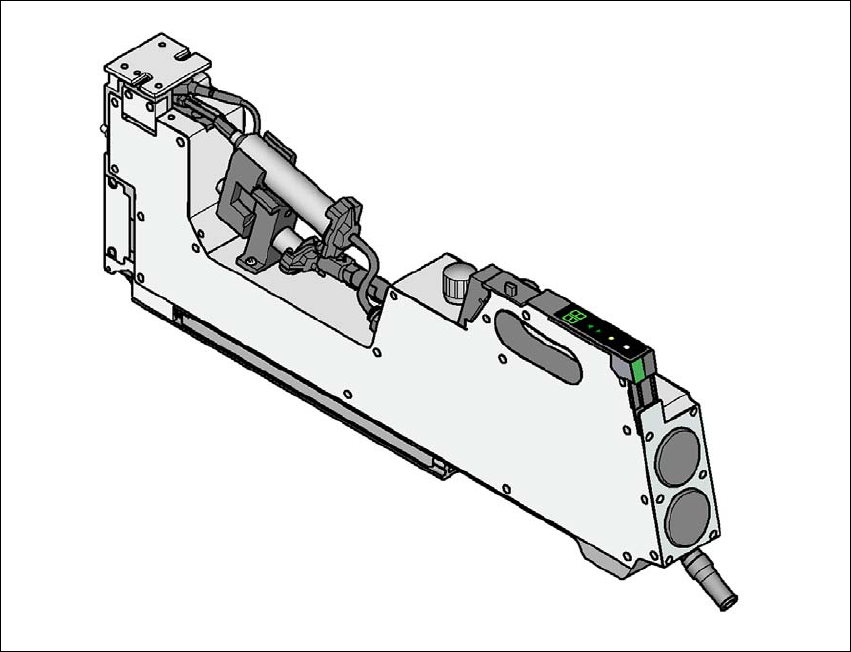

Fig. 3.8 - 3 SIPLACE Glue Feeder
3.8.2.1 Beskrivelse
Med SIPLACE Glue Feeder kan klæbepunkter påføres en komponent inden bestykning. Disse
klæbepunkter kan kontrolleres af SIPLACE-visionsystemet. I kabinetform-editor til SIPLACE Pro
defineres de nødvendige klæbepunkter, og du kan bestemme, om enkelte klæbepunkter skal und-
tages fra inspektionen. I komponent-editor til SIPLACE Pro kan klæbning slås til og fra. SIPLACE
Glue Feeder er et specielt fødemodul, som skal fast indstilles til et bestemt spor af bordet. Udførlig
beskrivelse fremgår af "Betjeningsvejledningen SIPLACE Glue Feeder, tysk [art.nr. 00197218-01-
xx.],
engelsk [art.nr. 00197219-xx]
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s
157
3.8.2.2 Tekniske data
3
Længde 584,9 mm
Højde 199,5 mm
Bredde 57,6 mm
Belægning af fødemodul-placeringssteder 5 spor á 8 mm
Vægt 4,6 kg
Diameter for mindstmulige enkeltdråber
*a
*)a ved 100 µm dysediameter og brug af klæbemiddel Heraeus PD 205A-Jet (ved 53°C) eller Loctite 3621 (ved
53°C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diameter for dråber bygget op af 5 skud
a
1,0 mm (+/- 0,2 mm)
Højde for enkeltdråber
a
0,15 mm (+/- 0,02 mm)
Højde for dråber bygget op af 5 skud
a
0,2 - 0,3 mm
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK
158
3.8.3 Linear Dipping Unit 2 X ( LDU 2 X)
Artikel-nr. 00117012-xx Linear Dip moduler til Flux / LDU 2 X
LDU 2 X er et specielt fødemodul, som kan stille flowmidler til rådighed i en defineret lagtykkelse.
Komponenter kan fugtes med dette flowmiddel og derved forbedre deres loddeegenskaber. LDU
2 X stilles på et komponentbord ligesom et X-fødemodul og styres via stationssoftware og linje-
software.
Den detaljerede beskrivelse finder du i betjeningsvejledningen "SIPLACE LDU 2 X".
3

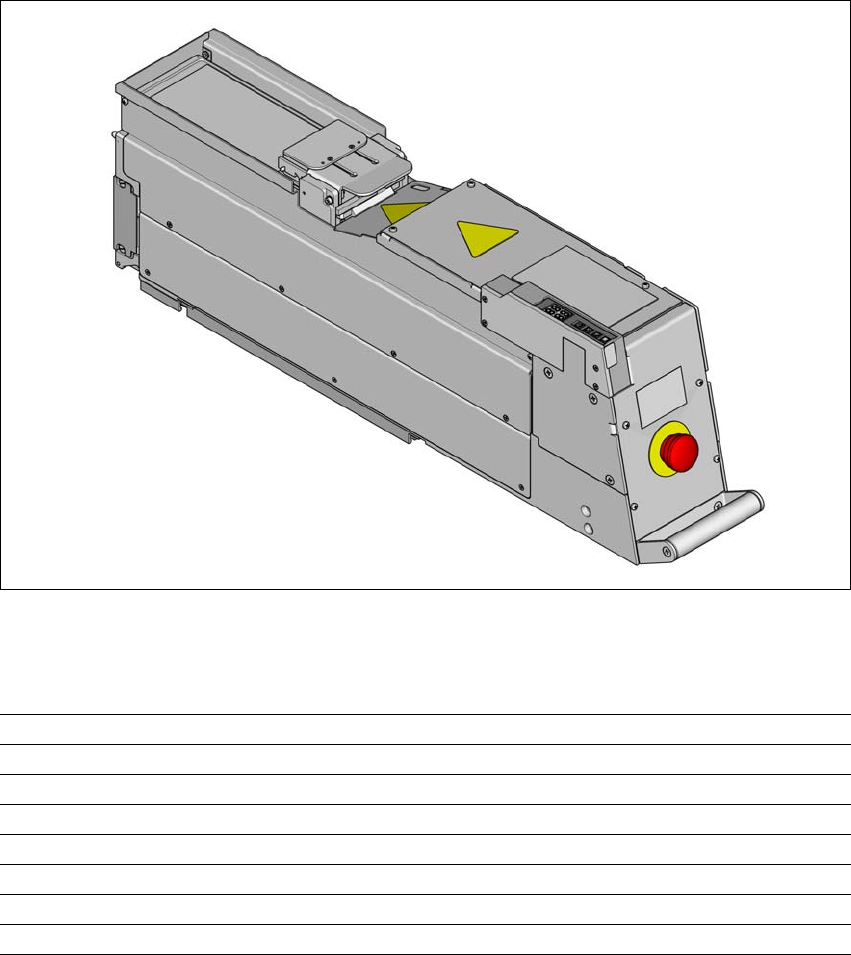

Fig. 3.8 - 4 Linear Dipping Unit (LDU 2 X)
3.8.3.1 Tekniske data
Mål (L x B x H) 629 mm x 105 mm x 202 mm
Vægt 11 kg
Strømforbrug 24 V dc til 30 V dc, 2 A (60 W)
Maks. støjemission 61dB (A)
Temperaturområde (opbevaring) -25°C til +55°C
Temperaturområde (drift) +18°C til +25°C
Luftfugtighed (opbevaring) ≤ 95%
Luftfugtighed (drift) 30% - 75% (i gennemsnit ikke > 45%)
