3 Tekniske data og moduler Betjeni ngsvejledning SIPLACE X-serie 3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK 160 3.8.4.1 Fødemoduladapter med label presen ter 3 Fig. 3.8 - 5 Fø…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s
159
3.8.4 Fødemoduladapter
Artikel-nr. 00141305-xx Adapter til fødemoduler X
Artikel-nr. 00141308-xx Adapterplade til Reject Conveyor
Artikel-nr. 00141310-xx Adapterplade til Label Presenter
3
Paletten af X-tapefødemoduler er blevet udvidet med vibrationslængdetransportør, Label Presen-
ter og Reject Conveyor (bortskaffelsesmodul). Med en adapter kan S-vibrationslængdetranspor-
tør, Label Presenter og Reject Conveyor ombygges til indsatsen ved en komponentvogn af X-
serie S.Adapteren har ikke kun en mekanisk, men også en elektronisk funktionalitet. Den omdan-
ner kommunikationssignaler fra S-fødemodulerne til signaler fra den udvidede X-serieprotokol.
Desuden er ekstra funktioner som f.eks. fødemodul-identificering implementeret.
3
BEMÆRK
S-vibrationslængdetransportør, Label Presenter og Reject Conveyor kan ikke omstilles
til komponentvogne, hvis disse ligger i en SpeedStar's (C&P20) adgangsområde.
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK
160
3.8.4.1 Fødemoduladapter med label presenter
3

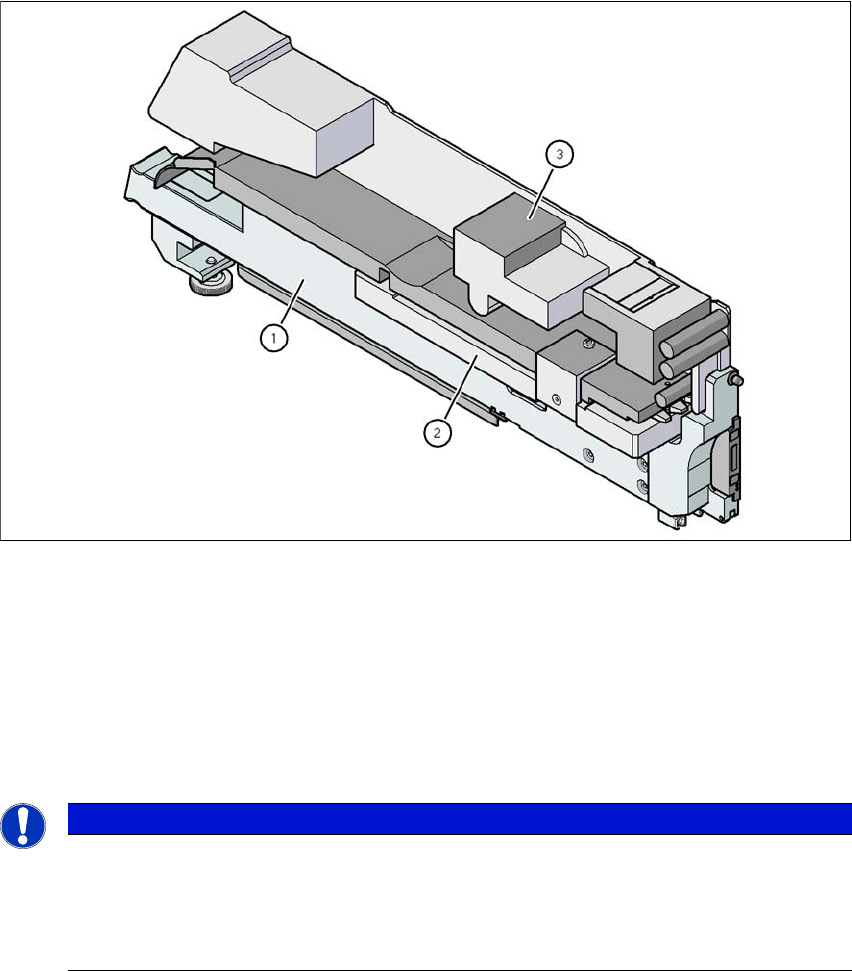

Fig. 3.8 - 5 Fødemoduladapter med label presenter
(1) Adapter til fødemoduler i X-serie S (artikel-nr. 00141305-xx
(2) Adapterplade til Label Presenter (artikel-nr. 00141310-xx
(3) Label Presenter
3.8.4.2 Fødemoduladapter med vibrationslængdetransportør
3
3
BEMÆRK
Brug af adapterpladen
Til adapterens leveringsomfang for fødemoduler hører en adapterplade:
Brug adapterpladen ved BE-højder på op til 16,5 mm.
Komponenthøjder mellem 16,5 mm og 25 mm bearbejdes uden adapterplade.
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s
161
3
Fig. 3.8 - 6 Fødemoduladapter til X-serien S med vibrationslængdetransportør
(1) Adapter til fødemoduler (artikel-nr. 00141305-xx
(2) Adapterplade 16,5 mm (følger med)
(3) Vibrationslængdetransportør, type 3 (artikel-nr. 00142031-xx
Bredde 34,4 mm
Spor pr. fødemodul 1, 2 eller 3 3
Optagede fødemodul-placeringssteder 3 3
Komponentforråd Max. 150 stk./stangmagasin 3
afhængigt af komponentlængde 3
Specifikke data for stangmagasiner 9,5 mm bredde/ 6 stk. 3
15 mm bredde / 2 stk. 3
> 15 mm bredde / 1 stk. 3
30 mm bredde / 1 stk. 3
Rystetid Med SIPLACE Pro indstilbar fra 400 til
via 1.000 msec 3
