3 Tekniske data og moduler Betjeni ngsvejledning SIPLACE X-serie 3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK 162 3.8.4.3 Fødemoduladapter med Reject Conveyor (bo rts kaffelsesm…
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s
161
3
Fig. 3.8 - 6 Fødemoduladapter til X-serien S med vibrationslængdetransportør
(1) Adapter til fødemoduler (artikel-nr. 00141305-xx
(2) Adapterplade 16,5 mm (følger med)
(3) Vibrationslængdetransportør, type 3 (artikel-nr. 00142031-xx
Bredde 34,4 mm
Spor pr. fødemodul 1, 2 eller 3 3
Optagede fødemodul-placeringssteder 3 3
Komponentforråd Max. 150 stk./stangmagasin 3
afhængigt af komponentlængde 3
Specifikke data for stangmagasiner 9,5 mm bredde/ 6 stk. 3
15 mm bredde / 2 stk. 3
> 15 mm bredde / 1 stk. 3
30 mm bredde / 1 stk. 3
Rystetid Med SIPLACE Pro indstilbar fra 400 til
via 1.000 msec 3
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK
162
3.8.4.3 Fødemoduladapter med Reject Conveyor (bortskaffelsesmodul)
3
Fig. 3.8 - 7 Fødemoduladapter med Reject Conveyor
(1) Adapter til fødemoduler (artikel-nr. 00141305-xx
(2) Adapterplade til Reject Conveyor (artikel-nr. 00141308-xx
(3) Reject Conveyor (bortskaffelsesmodul)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s
163
3.8.5 Energi- og datainterface (EDIF) til X-fødemoduler
Artikel-nr. 00141247-xx Energi- og datainterface til fødemodul X
3

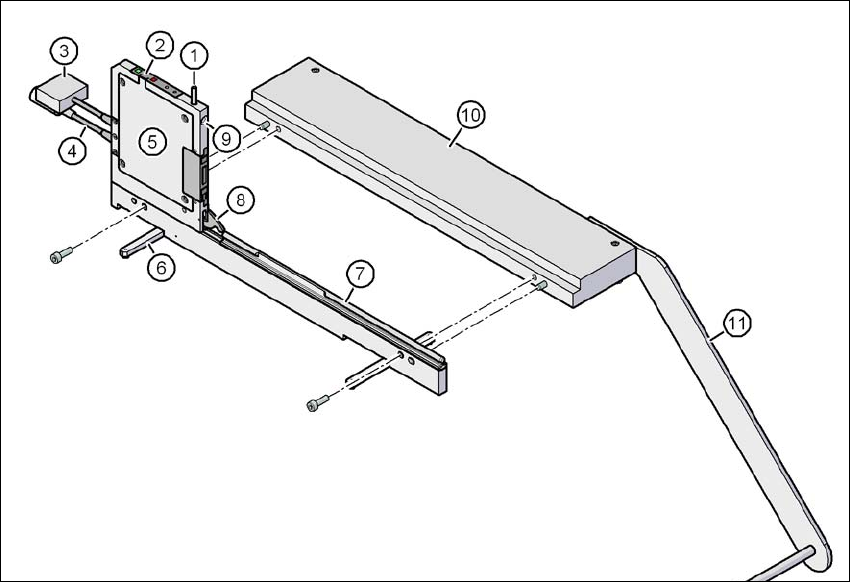

Fig. 3.8 - 8 Energi- og datainterface til X-fødemoduler
(1) Frigøringsknap til oplåsning af låsepal
(2) Betjeningspanel
(3) Datakabel
(4) Elforsyningskabel
(5) Elektronikhus
(6) Udklappelige fødder
(7) Omega-profil til føring af fødemodulerne
(8) Låsepal
(9) Holdeindtag til fødemodulets forreste centreringsstift
(10) Basisplade
(11) Taperulleholder
3.8.5.1 Beskrivelse
Ved hjælp af energi-/datainterfacet kan X-fødemoduler også tages i drift uden for bestyknings-
automaten og klargøringsområdet. Interfacet består af en aluminiumramme med Omega-profil
