3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK
164
(pos. 7 på fig. 3.8 - 6, side 161) til isætning og føring af fødemodulerne. Fødemodulet sættes li-
gesom ved X-komponentvognen på Omega-profilen med glideføringerne og skubbes frem, indtil
fødemodulets forreste centreringsstift går helt ind i holdeindtaget (pos. 9 på fig. 3.8 - 6
, side 161).
Låsepalen (pos. 8 på fig. 3.8 - 6
, side 161) fastholder fødemodulet i denne position. For at fjerne
fødemodulet trykkes blot på frigøringsknappen (pos. 1 på fig.
3.8 - 6
, side 161). Låsepalen (pos. 8 på fig. 3.8 - 6, side 161) trykkes ned og frigiver fødemodulet.
Udklappelige fødder (pos. 6 på fig. 3.8 - 6
, side 161) stabiliserer energi- og datainterfacets posi-
tion, især ved brede fødemoduler.
I elektronikhuset (pos. 5 på fig. 3.8 - 6
, side 161) findes styreelektronikken til energi- og datainter-
facet. Betjeningspanelet (pos. 2 på fig. 3.8 - 6
, side 161) består af start- og stopknapper og to
LED'er til statusvisningen. Kommunikationen med en PC foregår over datakablet (pos. 3 på fig.
3.8 - 6
, side 161). Elforsyningskablet (pos. 4 på fig. 3.8 - 6, side 161) sluttes til den medfølgende
strømforsyning.
3.8.5.2 Anvendelse
Energi- og datainterfacet benyttes til kontrol, vedligeholdelse og reparation af X-fødemoduler. Det
kan desuden benyttes til forhåndsopsætning ved PCB-produktionen. Energi- og datainterfacet
fastgøres her på basispladen (pos. 10 på fig. 3.8 - 8
, side 163). Også taperulleholderen (pos. 11
på fig. 3.8 - 8
, side 163) er monteret på basispladen. Med komponenttape indsat kan skridtbred-
den, hentepositionen og transporthastigheden kontrolleres eller fastsættes på ny. En udførlig be-
tjeningsvejledning beskriver, hvordan interfacet anvendes samt nødvendige servicearbejder.
3.8.5.3 Leveringsomfang
– Single Slot EDIF
– Netdel, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Basisplade med taperullearm
– Betjeningsvejledning
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.8 SIPLACE tapefødemoduler til SIPLACE X-s
165
3.8.6 SIPLACE PowerConnector X
Artikel-nr. 00141420-xx SIPLACE PowerConnector X
3

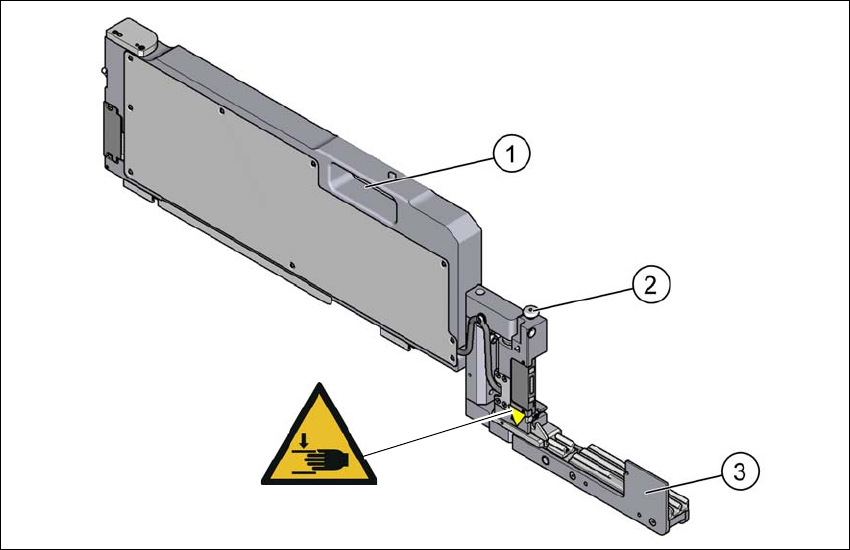

Fig. 3.8 - 9 SIPLACE PowerConnector X
(1) Håndtag
(2) Oplåsningsknap til udlægger og transportør
(3) Udlægger (i arbejdsposition)
Pos. W 024, artikel-nr. 03155346-01
3.8.6.1 Beskrivelse
Ved hjælp af SIPLACE PowerConnector X kan der udføres fejlafhjælpninger på SIPLACE X-fø-
demoduler i maskinen, uden at produktionen skal standses.
En udførlig beskrivelse fremgår af betjeningsvejledningen SIPLACE PowerConnector X, [art.-nr.
00198772-01-xx.]
W 024
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.8 SIPLACE tapefødemoduler til SIPLACE X-s Fra softwareversion 713.0 Udgave 11/2019 DK
166
3.8.6.2 Sikkerhedsforskrifter
3.8.6.3 Tekniske data
3
3
3
3
Advarsel mod håndskader
Fare for at få sine hænder i klemme, når udlæggeren klappes ind i
parkeringspositionen.
Når udlæggeren klappes ind, må hånden ikke lægges ind imel-
lem udlæggeren og S
IPLACE PowerConnector X.
Længde 648,4 mm (klappet i)
866,9 mm (klappet ud)
Bredde 34,4 mm
Højde 188,4 mm
Optagede placeringssteder 3
Vægt 3,2 kg
