Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler Fra softwareversion 713.0 Udgave 11/2019 DK 3.9 Komponentvogn 173 3 3.9.2 Beskrivelse T aperulleco ntainer (pos. 3 i f ig. 3.9 - 3 ) optager i st andardudfø…
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.9 Komponentvogn Fra softwareversion 713.0 Udgave 11/2019 DK
172
3.9.1 Opbygning
Komponentvognen består hovedsageligt af kørestativet, komponentbordet til optagning af føde-
modulerne, taperullecontaineren og tapeaffaldsbeholderen.
3

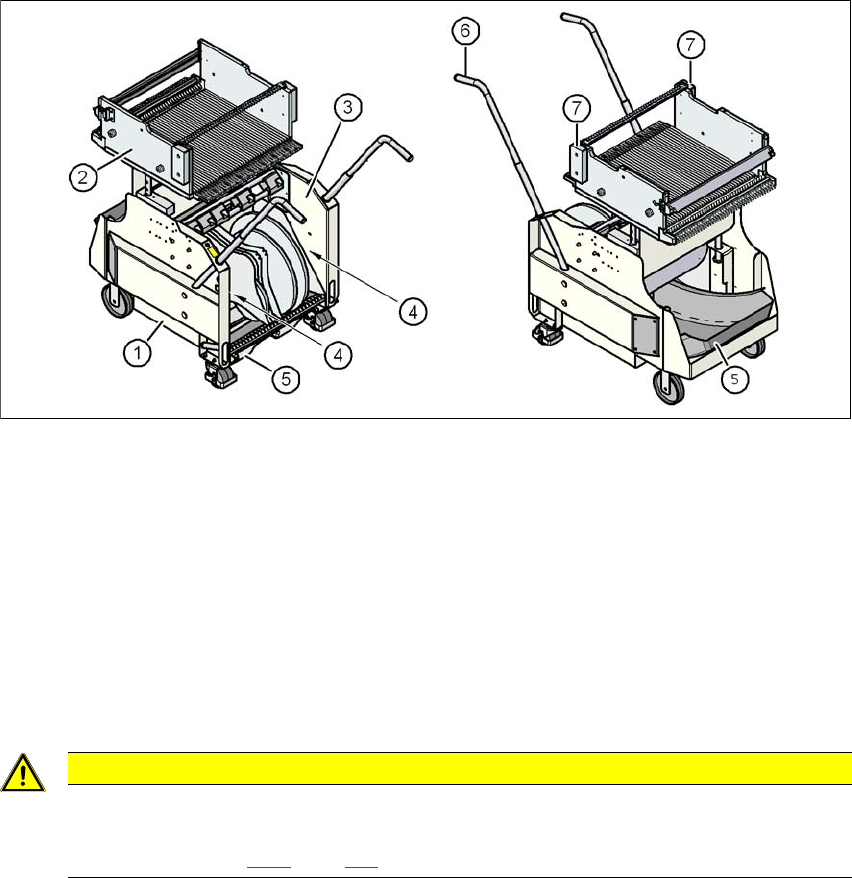

Fig. 3.9 - 3 Komponentvogn, SIPLACE X-serie S, set forfra og bagfra
(1) Kørestativ
(2) Komponentbord
(3) Tapecontainer
(4) Spalt til optagelse af klargøringslister
(5) Tapeaffaldsbeholder
(6) Håndtag
(7) Håndværn
3
FORSIGTIG
Overhold sikkerhedsforskrifter!
Når du trækker tapeaffaldsbeholderen ud af komponentvognen, skal sikkerhedsfor-
skriften i afsnit 5.8.2
, side 260 overholdes
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.9 Komponentvogn
173
3
3.9.2 Beskrivelse
Taperullecontainer (pos. 3 i fig. 3.9 - 3) optager i standardudførelsen taperuller op til en størrelse
på 17" (432 mm).
Mellem tapecontaineren og komponentvognen befinder der sig til venstre og højre to 5 mm brede
spalter til optagelse af klargøringslister. 3.9 - 3
, side 172) til optagelse af klargøringslister.
Den udtrækkelige tapeaffaldsbeholder er placeret på undersiden af kørestativet. 3.9 - 3
, side 172).
Det skårede tapeaffald ledes via en slisk ned i tapeaffaldsbeholderen, der skal tømmes afhængigt
af affaldsmængden.
Grebene (pos. 6 i fig. 3.9 - 3
, side 172) kan klappes nedad.
3
FORSIGTIG
Brudfare for grebene!
Ved transport af komponentvognen er der brudfare for grebene.
Undlad at løfte komponentvognen ved grebene under transporten.
Brug kun grebene til at skubbe BE-vognen.
Hvis du transporterer komponentvognen eller skal løfte den fra pallen, skal der bru-
ges en gaffeltruck.
BEMÆRK
Til brug af bestykningsautomaten skal alle komponentvogne være koblet på ved bestyk-
ningsautomaten.
Belæg ledige placeringssteder med dummy-fødemoduler, som beskrevet i afsnit
2.6.5
, side 88.
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.9 Komponentvogn Fra softwareversion 713.0 Udgave 11/2019 DK
174
3.9.3 Tekniske data
3
3
Længde x bredde 727 x 592 mm²
752 x 592 mm² med affaldbeholder
Komponentbordets højde 890 mm ved 900 mm PCB-transporthøjde
920 mm ved 930 mm PCB-transporthøjde
940 mm ved 950 mm PCB-transporthøjde
PCB-transporthøjde 900 mm ± 15 mm (option)
930 mm ± 15 mm (standard)
950 mm ± 15 mm (option SMEMA)
Højde på de påklappede greb 969 mm
Antal af placeringssteder 40 (8 mm X - tapefødemodul)
Vægt
uden fødemoduler
med fødemoduler på alle placeringssteder
80,4 kg
139,6 kg
Taperullediameter
standard
maksimalt
op til 432 mm (17")
483 mm (19")
