3.9.8 Tapecontainer SIPLACE X-serie S
3.9.8.1 Beskrivelse
Tapecontaineren kan optage taperuller med en diameter på op til 19" (483 mm). Isætning af skil-
leplader er beskrevet i afsnit 5.9.5
side 265.
3
Fig. 3.9 - 9 Komponentvogn, SIPLACE X-serie S, med tapecontainer
(1) Komponentvogn
(2) Stikaksernes position
(3) Tapeaffaldsbeholder
(4) Tapecontainer
(5) Skilleplade
(6) Stikakse (forstørret)
Betjeningsvejledning SIPLACE X-serie 3 Tekniske data og moduler
Fra softwareversion 713.0 Udgave 11/2019 DK 3.9 Komponentvogn
181
3.9.8.2 Max. taperullediameter afhængigt af PCB-transporthøjden
3
3
3.9.9 Tapeaffaldsslisk
3

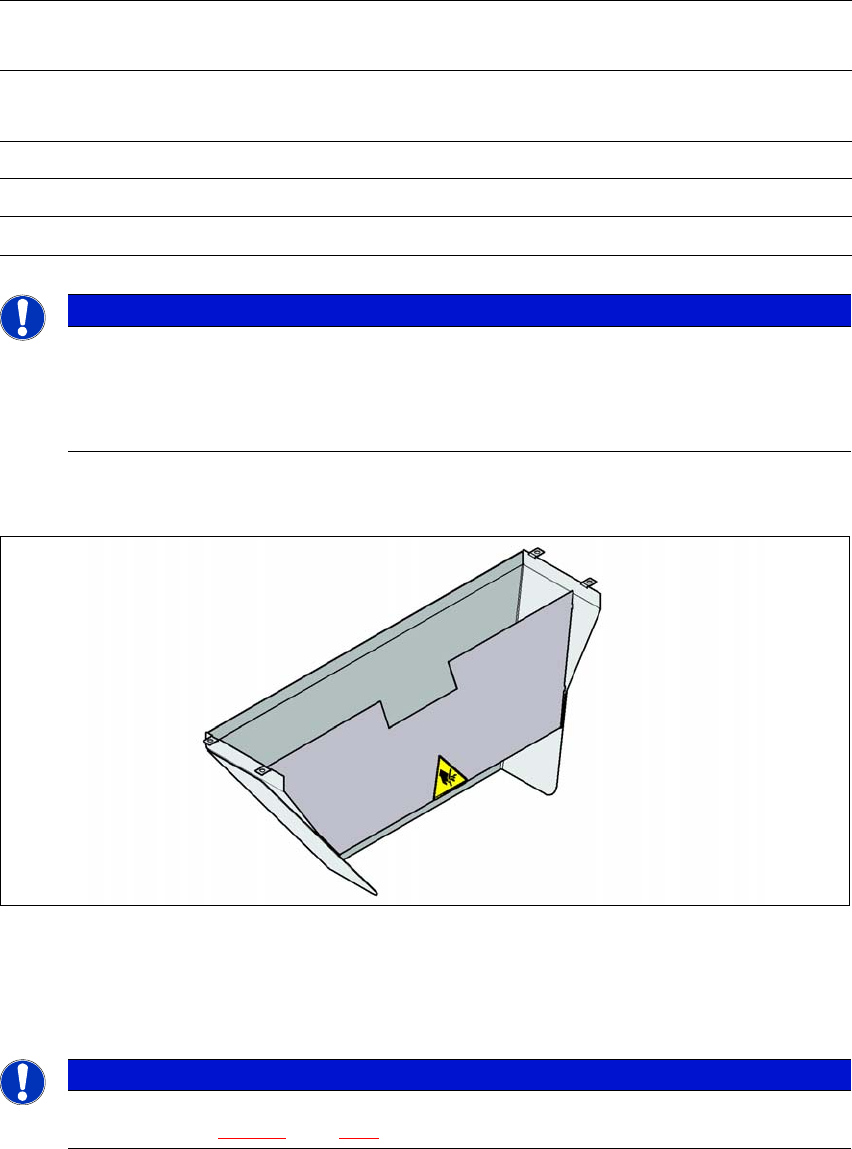

Fig. 3.9 - 10 Tapeaffaldsslisk til komponentvognsindkøringen
Alt efter PCB-transporthøjden kan tapeaffaldsslisken indstilles således, at tapestykkerne ledes di-
rekte ind i komponentvognens tapeaffaldsslisk.
3
Uden holder til den
ekstra taperulle
Med holder til den ekstra taperulle
PCB-transporthøjde
for komponentvogn
Taperullediameter Taperullediameter
uden spindel med spindel
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
BEMÆRK
Brug af stikaksler
Ved komponentvognene i X-serien S er stikakser som regel ikke nødvendige.
Brug stikaksler, hvis fejlmeldingen "Timeout" optræder flere gange ved X-fødemodu-
len.
BEMÆRK
Tapeaffaldsslisken til X-serien S kan kun installeres ved komponentvogn-indtrækket til X-
serien S (se fig. 5.14 - 3
, side 284).
3 Tekniske data og moduler Betjeningsvejledning SIPLACE X-serie
3.9 Komponentvogn Fra softwareversion 713.0 Udgave 11/2019 DK
182
3.9.10 Antitapekanal på komponentvogn-indtrækningsanordningen
I standardversionen kan antitapekanalen føre tapes med en lommehøjde op til max. 8 mm hen til
den pneumatiske tapesaks.
3

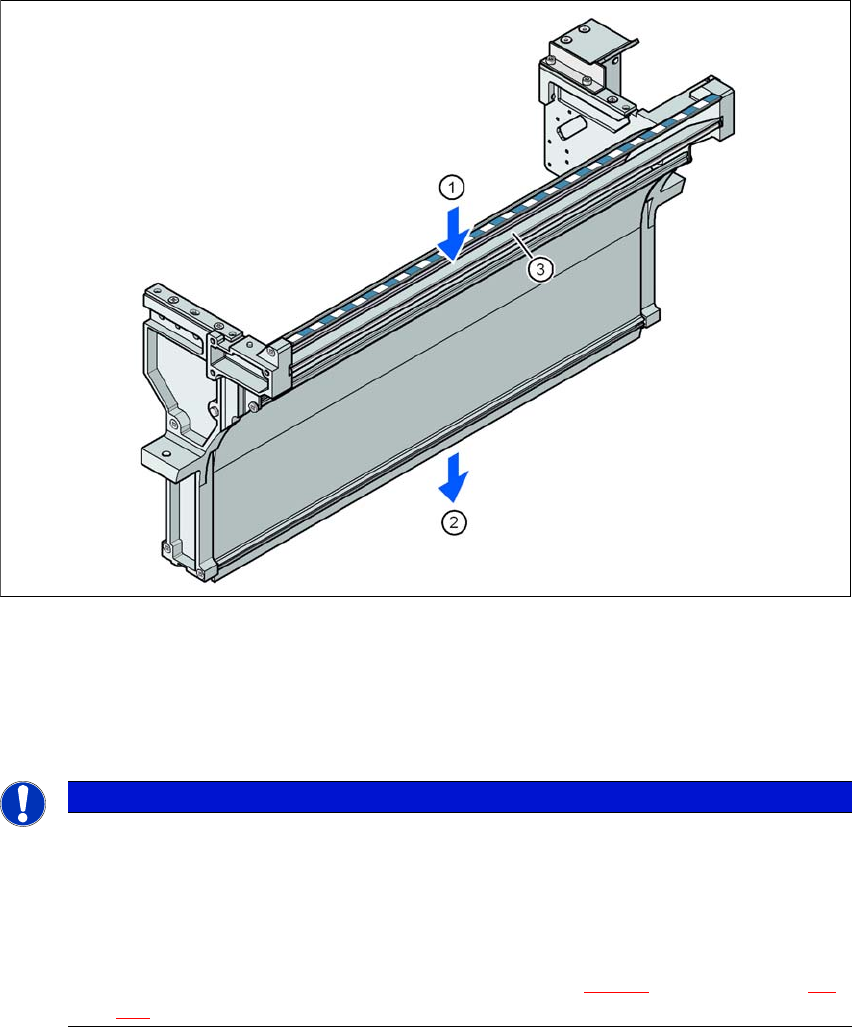

Fig. 3.9 - 11 Antitapekanal på komponentvogn-indtrækningsanordning SIPLACE X-serie S
(1) Indgangsspalte til antitape
(2) Udgangsspalte til antitape over den pneumatiske saks
(3) Skilleplade til tapes < 8 mm, kan afmonteres til tapes > 8 mm
3
BEMÆRK
Fare før kø!
Ved fødemoduler med lave lommer ved siden af fødemodulerne med høje lommer er der
fare for kø.
Positioner ikke transportører med lave lommer umiddelbart ved siden af transportø-
rer med høje lommer.
Til tapelommer over 12 mm kan skillepladen (pos. 3 på fig. 3.9 - 11
) fjernes (se afsnit 4.5,
side 226
).
