4 Opstilling og ibrugtagning Betjeni ngsvejledning SIPLACE X- serie S 4.2 Infrastruktur på opstillingsstedet Fra softwareversion 713.0 Udgave 11/2019 DK 196 4.2.3.3 Net forsyning - specifikation For bestykn ingsautoma te…
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.2 Infrastruktur på opstillingsstedet
195
4.2.3.1 Farehenvisninger
4
4
4.2.3.2 Kontrol af netforsyning
Kontroller, om netforsyningen svarer til de foreskrevne maskinspecifikationer (se tabellen i afsnit
3.2.4
, side 109).
4
FARE
Spændingsfare!
Bestykningsautomaten forsynes med 3 x 380 V~ til 3 x 415 V ± 10 %, 50/60 Hz eller som
tilvalg med
3 x 200 V~ til 3 x 220 V~ ± 10 %;50/60 Hz netspænding. Derfor fører dele på dette anlæg
livsfarlige spændinger - også selv om hovedafbryderen er slået fra og netstikket er trukket
ud.
En ukorrekt brug af denne bestykningsautomat kan medføre død eller alvorlig kvæstelse
samt væsentlig materiel skade.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Kun kvalificeret/skolet personale må åbne afdækningerne til strømforsyningsmodu-
let.
FARE
Livsfarlige spændinger under sikkerhedsslukningens (CSB) afdækning!
Under afdækningen befinder der sig komponenter, som selv i bestykningsautomatens
slukkede tilstand og ved trukket netstik kan føre til livsfarlige spændinger i et vist tidsrum.
Vent i 5 minutter, når du har trukket netstikket ud, indtil kondensatorerne er blevet afladet.
Åbn aldrig afdækningerne.
Arbejde ved strømforsyningen og sikkerhedsslukningen (CBS) må kun udføres af
serviceteknikere fra ASM Assembly Systems GmbH&Co.KG eller af anlægsejerens
serviceteknikere, som er instrueret af ASM.
BEMÆRK
Spidsbelastninger i strømforsyningen
Af tekniske grunde opstår spidsbelastninger i strømforsyningen.
Spørg eventuelt energiproducenten til råds.
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.2 Infrastruktur på opstillingsstedet Fra softwareversion 713.0 Udgave 11/2019 DK
196
4.2.3.3 Netforsyning - specifikation
For bestykningsautomatens nettilslutningskabel er følgende konfigurationer mulige:
(1) Uden nettilslutningskabel
(2) 5 x 4 mm² MED CEE-stik rødt 16 A (iht. IEC 60309),
til 3 x 380 V~ til 3 x 415 V ± 10 %, 50/60 Hz netspænding
(3) 5 x 4 mm² UDEN stik til 3 x 200 V~ til 3 x 220 V~ ± 10 %; 50/60 Hz, eller 3 x 380 V~ til 3 x
415 V ± 10 %, 50/60 Hz netspænding
Farvekoden på årerne afhænger af, i hvilket land anlægget opstilles.
4
4
ADVARSEL
Nettilslutningskablets tværsnit og længde
Nettilslutningskablets tværsnit og længde påvirker Short-Circuit-Current-Rating (SCCR)
af bestykningsautomaten.
Vedm udskiftning af nettilslutningskablet må du hverken øge tråd-tværsnittet eller forkorte
ledningslængden.
ADVARSEL
Entydig markering af de elektriske ledninger!
De elektriske ledninger til hver enkel bestykningsautomat og til de installerede tilvalg skal
være entydigt markeret og kunne tilordnes uden tvivl.
Gældende er de forskrifter, der gælder i det land, hvor bestykningsautomaten opstil-
les og tages i brug.
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.2 Infrastruktur på opstillingsstedet
197
4.2.3.4 Nettilslutning - UDEN nettilslutningskabel (konfiguration 1)
Der medfølger INTET nettilslutningskabel med bestykningsautomaten.
4
4
4

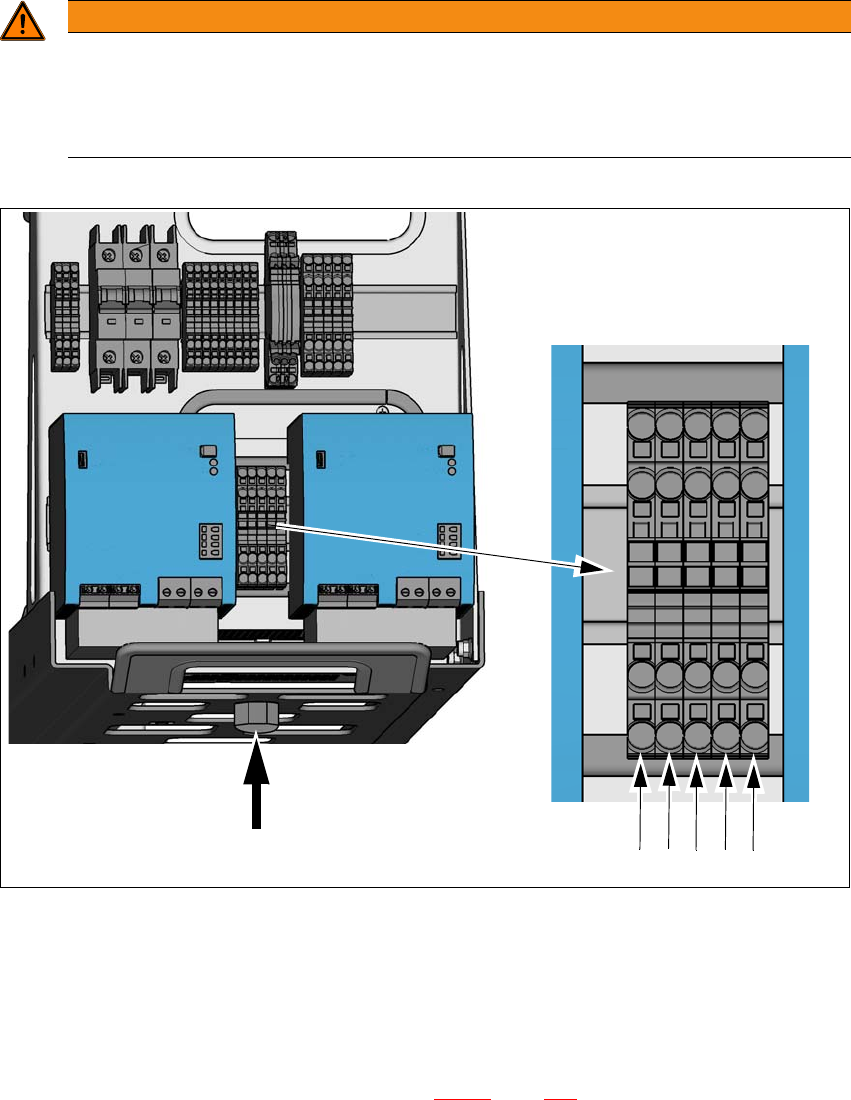

Fig. 4.2 - 4 Klemmepanel for tilslutning af nettilslutningskablet
(1) Net-tilslutningsklemmerne (X94) til nettilslutningskabel L1, L2, L2, N og PE.
Tilslutningsklemmerne er beregnet til en åretværsnit på 4 mm².
(2) Åbning af strømforsyningen med kabelforskruning under strømforsyningen
Udfør nettilslutningskablet igennem kabelskrueforbindelsen (pos. 2) under strømforsyningen
til nettilslutningsklemmerne X94 (fig. 1) i fig. 4.2 - 4
, side 197.
Sørg for en tilstrækkelig stor bøjningsradius. Årerne må ikke være knækket.
ADVARSEL
Nettilslutningskablet må kun tilsluttes af en elektriker.
Nettilslutningskablet må kun tilsluttes af en elektriker.
Gældende er de forskrifter, der gælder i det land, hvor bestykningsautomaten opstil-
les og tages i brug.
(2)
(1)
L1 L2 L3 N PE
