Betjeningsvejledning SIPLACE X-seri e S 4 Opstilling og ibrugtagning Fra softwareversion 713.0 Udgave 11/2019 DK 4.2 Infrastruktur på opst illingsstedet 199 4.2.3.6 Nettilslutning - nettilslutningskabel UDEN st ik (konfi…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.2 Infrastruktur på opstillingsstedet Fra softwareversion 713.0 Udgave 11/2019 DK
198
Krymp en åreendekappe på hver åreende af nettilslutningskablet.
Klem L1,L2, L3, N og PE på nettilslutningsklemmerne X94 (pos. 1)
i fig. 4.2 - 4
, side 197. Bemærk, at tilslutningsklemmen ikke bliver beskadiget, når åren føres
ind i tilslutningsklemmen.
4
Stram kabelskrueforbindelsen (Pos. 2) i fig. 4.2 - 4, side 197 med hånden.
Sørg for, at årerne og kablet ikke skurer eller kan komme i klemme nogen steder. Fastgør evt.
årerne og kablet med kabelbindere.
4.2.3.5 Nettilslutning - nettilslutningskabel MED stik (konfiguration 2)
Der medfølger et ca. 5 m langt nettilslutningskabel MED et CEE-stik rødt 16 A (iht. IEC 60309)
med bestykningsautomaten.
4
4

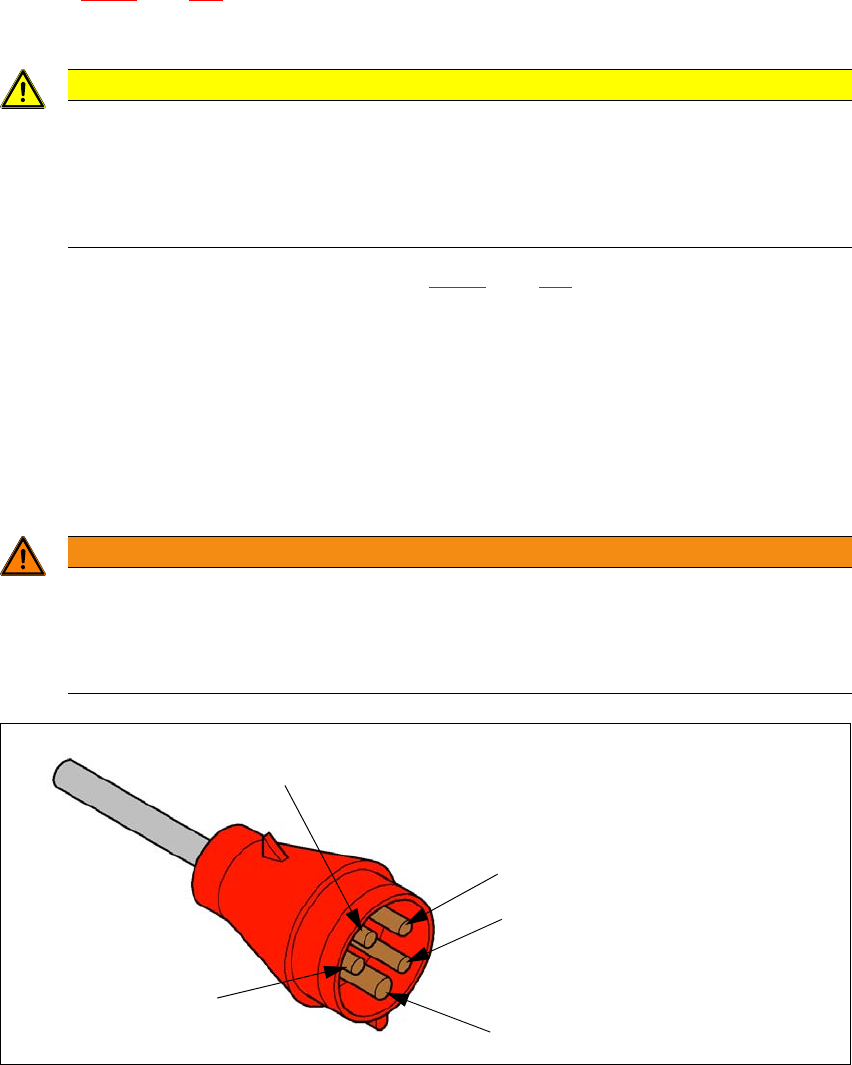

Fig. 4.2 - 5 CEE-stikkets belægning
VÆR FORSIGTIG
Sørg for den korrekte fasesekvens!
Sørg for den korrekte fasesekvens. En forkert fasesekvens fører til fejlfunktion og beska-
digelse af vakuumpumpen! Kontrollér vakuumpumpens/-pumpernes korrekte driftsret-
ning ved ibrugtagning af bestykningsautomaten.
Kontrollér den korrekte funktion af bestykningsautomatens PE-tilslutning.
ADVARSEL
Nettilslutningskablet må kun tilsluttes af en elektriker.
Nettilslutningskablet må kun tilsluttes af en elektriker.
Gældende er de forskrifter, der gælder i det land, hvor bestykningsautomaten opstil-
les og tages i brug.
PE
L1
L2
L3
N
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.2 Infrastruktur på opstillingsstedet
199
4.2.3.6 Nettilslutning - nettilslutningskabel UDEN stik (konfiguration 3)
Der følger et ca. 5 m langt nettilslutningskabel UDEN stik med bestykningsautomaten.
4
4
Fig. 4.2 - 6 Ledernes betegnelse på nettilslutningskablet
ADVARSEL
Nettilslutningskablet må kun tilsluttes af en elektriker.
Nettilslutningskablet må kun tilsluttes af en elektriker.
Gældende er de forskrifter, der gælder i det land, hvor bestykningsautomaten opstil-
les og tages i brug.
1 = (L1): trefaset
2 = (L2): trefaset
3 = (L3): trefaset
4 = (N): neutral leder
grøn/gul = (PE): Beskyttelsesleder
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.2 Infrastruktur på opstillingsstedet Fra softwareversion 713.0 Udgave 11/2019 DK
200
4.2.4 Oversigt over finsikringerne
4
Fig. 4.2 - 7 Oversigt over finsikringerne
4
Sikring Komponent Strøm [A] Spænding [V]
F1 CSB supply 6,3 24
F2 SSK-Ready CSB 6,3 24
F3 Conveyor control 6,3 24
F4 Distributor Power 2 6,3 24
