4 Opstilling og ibrugtagning Betjeni ngsvejledning SIPLACE X- serie S 4.3 Opstilling af bestykningsautomaten Fr a softwareversion 713.0 Udgave 11/2019 DK 204 4 4 4 4 ADVARSEL Fare for skader pga. for sto r gaffelafstand!…
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.3 Opstilling af bestykningsautomaten
203
4.3.2 Løft og transport af bestykningsautomaten med gaffeltrucken
4

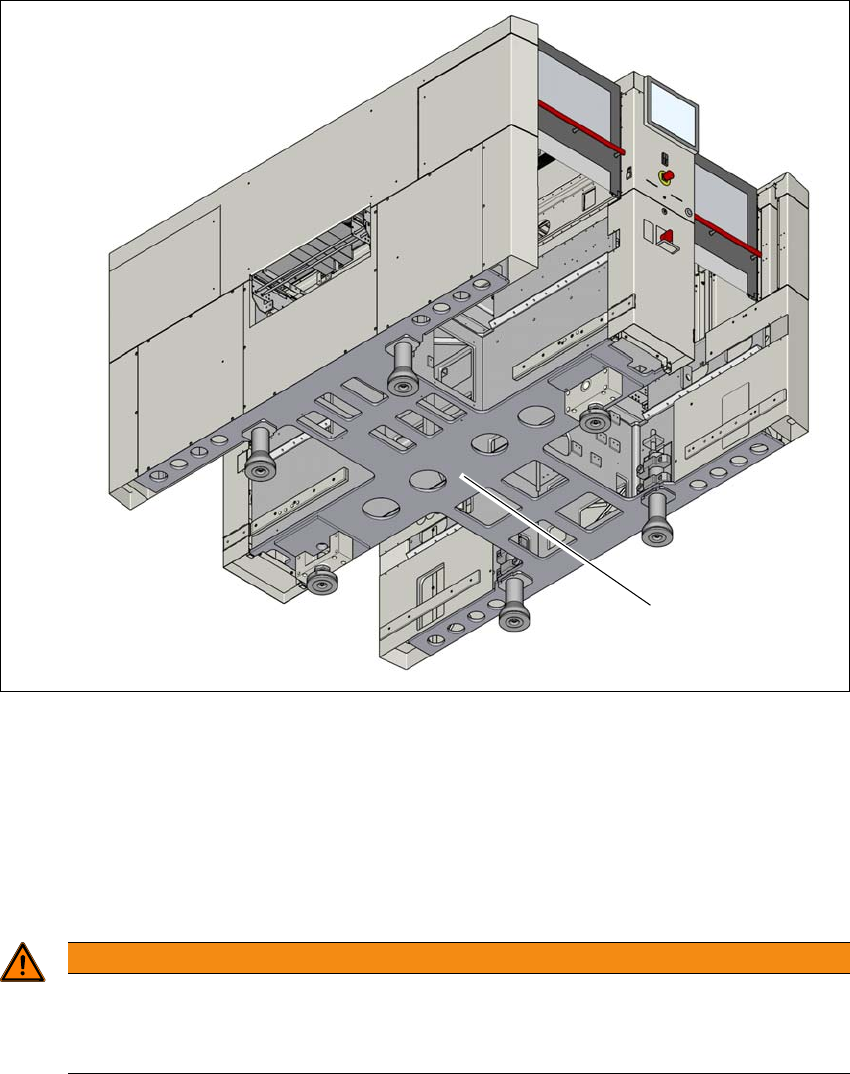

Fig. 4.3 - 1 Anlægsflade - Gaffel på tværs af printplade-transportretning (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Anlægsflade til gaffeltruckens gaffel
Bring gaffeltrucken i position på tværs af printplade-transportretningen, og åbn gaflen så me-
get, at bestykningsautomatens anlægsflader ligger ensartet på gaflen.
Overhold ubetinget følgende punkter, før bestykningsautomaten løftes, for at undgå uopret-
telige skader på automaten:
4
ADVARSEL
Justering af gaflen
– Gaflen skal være rettet parallelt ind i forhold til printpladetransporten.
– Gaflen skal være justeret centralt mod bestykningsautomaten.
(1)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.3 Opstilling af bestykningsautomaten Fra softwareversion 713.0 Udgave 11/2019 DK
204
4
4
4
4
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
En forstørrelse af gaffelafstanden, således at bestykningsautomaten løftes ud over an-
lægsfladen, kan medføre en deformation af maskinrammen og beskadigelser af kabler
og ledninger.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for maski-
nundersidens anlægsflade (se fig. 4.1 - 3
, side 189).
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis bestykningsautomaten vælter, kan
føre til en deformation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når bestykningsautomaten løftes.
Brug et fast underlag mellem gaffel og bestykningsautomat.
Få en anden person til at observere løftet af bestykningsautomaten og sikre, at be-
stykningsautomaten ikke vælter ud til siden.
ADVARSEL
Fare for beskadigelse!
Gevindene til maskinfødderne i bestykningsautomatrammen kan blive beskadiget, hvis
de sliber på gulvet eller pga. stød.
Vær under transporten opmærksom på, at alle maskinens fødder svæver frit over
gulvet.
ADVARSEL
Fare for beskadigelse af vakuumpumpens returluftkanal!
I bestykningsområde 1 kan der være monteret vakuumpumper. Returluftkanalen er mon-
teret neden under maskinstanderen. Returluftkanalen kan blive beskadiget under trans-
port med gaffeltrucken.
Afmontér returluftkanalen, inden du transporterer bestykningsautomaten med gaf-
feltrucken.
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.3 Opstilling af bestykningsautomaten
205
4.3.3 Montering af udstyrsdele
Ved levering af bestykningsautomaten er skærmen og indikatorlampen afmonteret. Delene mon-
teres på følgende måde:
– Monter indikatorlamper se afsnit 4.3.3.2
, side 205
– Montering af skærme se afsnit 4.3.3.3, side 205
– Sæt tastaturholderen på, og slut tastaturet til (ekstraudstyr)
4.3.3.1 Kontrol og indstilling af beskyttelseskappekontakter
Afprøv beskyttelseskappekontakterne (se 2.5.1 på side 67).
Justér beskyttelseskappekontakterne efter behov (se servicevejledning).
4.3.3.2 Montering af indikatorlampe
Stik indikatorlampen så langt ind i holderen, at indikatorlampens rør rager langt nok ind i hol-
deren.
Sæt indikatorlampernes ledning i stikket. Ledning med stik befinder sig i røret.
Spænd de to skruer på holderen til, så indikatorlampen klemmes fast.
4.3.3.3 Montering af skærme
Fastgør skærmen til skærmholderen med de 4 fastgørelsesskruer, og slut kablerne til.
Kontroller ledningstilslutningerne.
