4.3.4 Printplade-transporthøjder for bestykningsautomaten
Bestykningsautomaten kan indstilles på følgende printplade-transporthøjder:
900 mm ± 15 mm 4
930 mm ± 15 mm (standardhøjde) 4
950 mm ± 15 mm (SMEMA-højde) 4
4
4.3.5 Værktøj og hjælpemidler
Til højdeindstilling af bestykningsautomaten har du brug for følgende værktøj og hjælpemidler:
– Gaffelnøgle nøglevidde 36, art.-nr. 00096286-01
– Nøglevidde 36 til indstillingsskrue M24x2x120 for højdejustering af maskinfødderne
– Hagenøgle 135 - 145 til justering af de midterste maskinfødder,
artikel-nr. 00376519-xx
– Gaffelnøgle nøglevidde 65, art.-nr. 00353827-0, nøglevidde 65 til sekskant-kontramøtrikken
M24 ved midterste maskinfod
– Nøgle med udvendig sekskant, størrelse 10, art.-nr. 00373926-01 til skruer med indvendig
sekskant M12x80 til fastgørelse af de midterste maskinfødders afstandsstykker
– Nøgle med udvendig sekskant, størrelse 19, art.-nr. 00373928-01 til skrue med indvendig
sekskant M24x90 til klemmerne på de fire udvendige maskinfødders klemstykker
– Momentnøgle med unbraconøgle, størrelse 19, startmoment 130 Nm
til endelig montering af de fire ydre maskinfødder
– Maskinens vaterpas: Præcision 0,02 mm/m
– Gaffeltruck (specifikation, se 4.1.4.3 på side 186).
– Luftpudetransportsystem SIPLACE HSxx, art.-nr. 00119002-S01 (ekstraudstyr)
BEMÆRK
Som printplade-transporthøjde betegnes afstanden mellem overkanten på printplade-
transportremmenog underkanten på maskinens fødder.
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.3 Opstilling af bestykningsautomaten
207
4.3.6 Forhåndsindstilling af printplade-transporthøjde
Skub gaffeltruckens gaffel ind under bestykningsautomaten som vist i fig. 4.3 - 2.
4
Fig. 4.3 - 2 Anlægsflader - Gaffel parallelt med PCB-transportretning (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Anlægsflade til gaffeltruckens gaffel
Overhold ubetinget følgende punkter før bestykningsautomaten løftes, for at undgå uoprette-
lige skader på bestykningsautomaten:
4
ADVARSEL
Fare for skader pga. for stor gaffelafstand!
Maskinføddernes afstand er 776 mm. En forstørrelse af gaffelafstanden, således at be-
stykningsautomaten løftes i maskinrammens sidedele, kan føre til en deformation af ma-
skinrammen.
Åbn kun gaflen så langt, at den hele tiden befinder sig inden for området for de to
maskinfødder (anlægsflade se fig. 4.3 - 2
, side 207).
(1)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.3 Opstilling af bestykningsautomaten Fra softwareversion 713.0 Udgave 11/2019 DK
208
4
Løft bestykningsautomaten ca. 35 cm op med gaffeltrucken. Dermed undgår du enhver risiko
for kvæstelser af dine fødder, hvis maskinfødderne utilsigtet sænker sig.
Bestykningsautomaten står på 6 fødder.
– 4 ydre maskinfødder (pos. 1 i fig. 4.3 - 4
, side 209 )
– ydre maskinfod til PCB-transporthøjder 900, 930 og 950 mm,
længde 439 mm, artikel-nr. 03000890-02 (pos. 1 i fig. 4.3 - 3
).
– 2 midterste maskinfødder (pos. 2 i fig. 4.3 - 4
, side 209) med 2 afstandsstykker (pos. 3 og
pos. 4 i fig. 4.3 - 4
, side 209) til højdeindstilling, om nødvendigt.
4

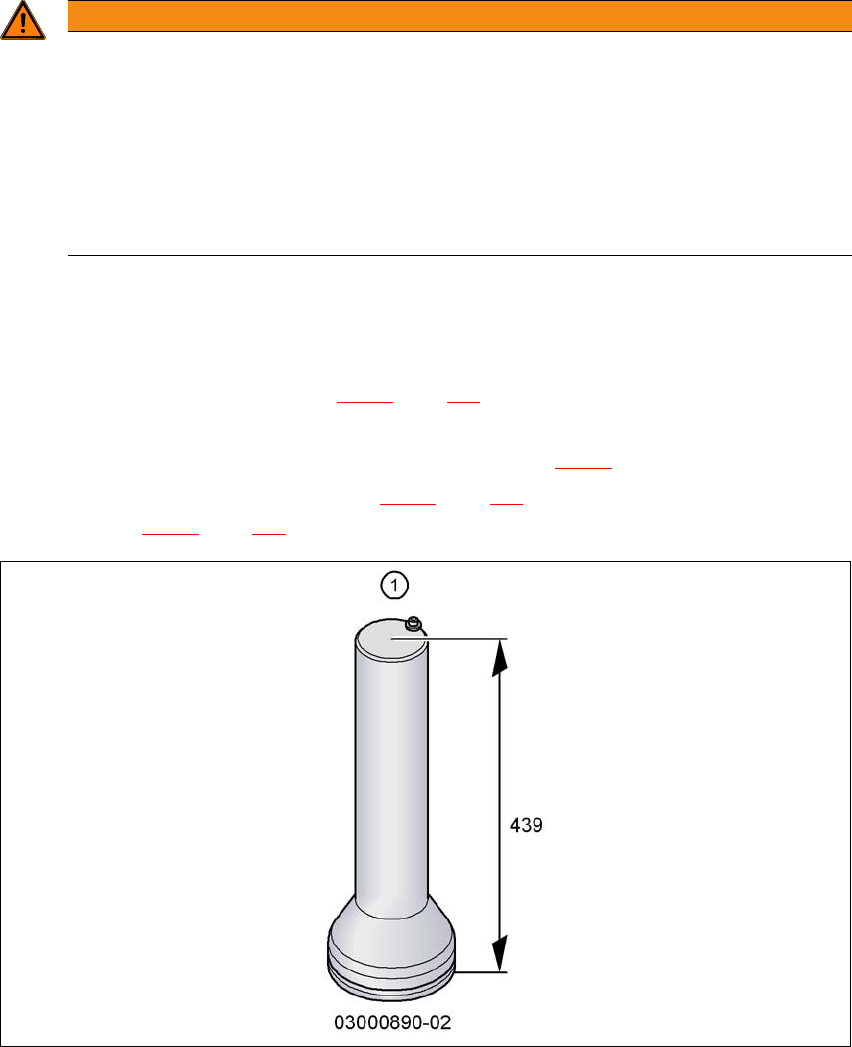

Fig. 4.3 - 3 Ydre maskinfødder - to udførelser (mål i millimeter)
ADVARSEL
Fare for beskadigelse pga. ensidig belastning!
En ensidig belastning af maskinfødderne, f.eks. hvis bestykningsautomaten vælter, kan
føre til en deformation af maskinføddernes fastgørelse.
Sørg for, at gaflen belastes ensartet, når bestykningsautomaten løftes.
Brug et fast underlag mellem gaffel og bestykningsautomat.
Få en anden person til at observere løftet af bestykningsautomaten og sikre, at be-
stykningsautomaten ikke vælter ud til siden.
