Betjeningsvejledning SIPLACE X-seri e S 4 Opstilling og ibrugtagning Fra softwareversion 713.0 Udgave 11/2019 DK 4. 3 Opstilling af bestykningsautomaten 219 4 Fig. 4.3 - 1 1 Indstil de ydre maskinfødders hø jde på forhån…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.3 Opstilling af bestykningsautomaten Fra softwareversion 713.0 Udgave 11/2019 DK
218
4

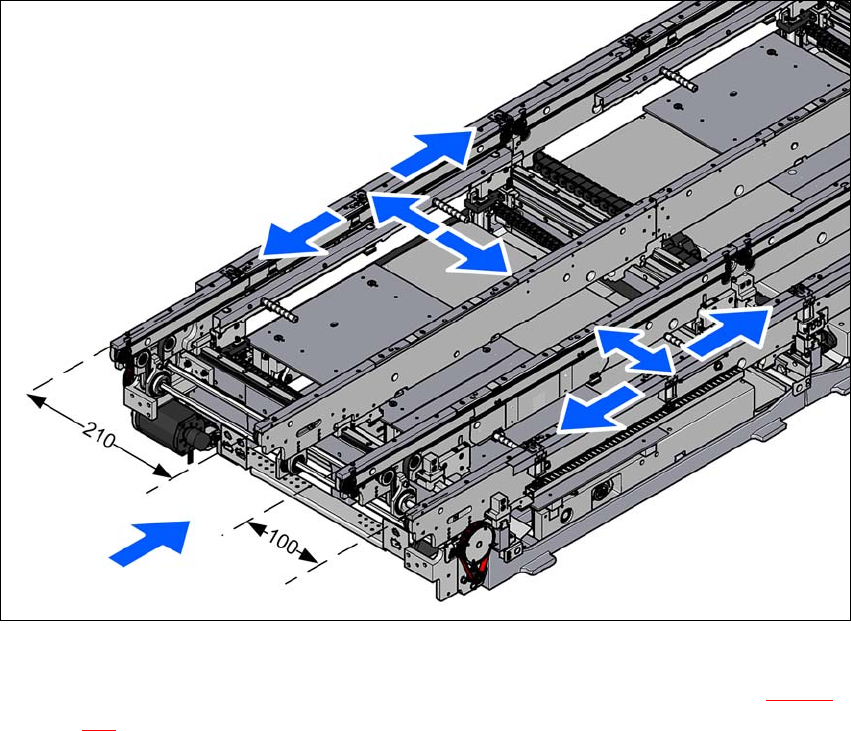

Fig. 4.3 - 10 Justér bestykningsautomaten i X- og Y-retning
Justér indstillingsskruen M24x2x120 med gaffelnøglen nøglevidde 36 (pos. 1 i fig. 4.3 - 11,
side 219
) således, at libellen på maskinens vaterpas ved den krævede printplade-transport-
højde ikke afviger fra nulpunktet.
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.3 Opstilling af bestykningsautomaten
219
4
Fig. 4.3 - 11 Indstil de ydre maskinfødders højde på forhånd
(1) Indstillingsskrue M24x120 til højdejustering (M24x100 bei 900 mm maskinhøjde)
(2) Ydre maskinfod
(3) Klemstykke
(4) Skrue med indvendig sekskant M24x90
Kontrollér den krævede printplade-transporthøjde.
Når automaten er justeret, skal skruerne med indvendig sekskant M24x90 (pos. 4) strammes
ved alle ydre maskinfødder med momentnøglen (pos. 4) til at klemme klemmestykkerne på
alle ydre maskinfødder (pos. 3).
4
Drej de midterste maskinfødder med hagenøglen 135 - 145 så langt ud, indtil de sidder fast
på gulvet.
Sørg for ikke at dreje de midterste maskinfødder for langt ud og derved at afjustere bestyk-
ningsautomaten.
BEMÆRK
Vibrationer ved lavt startmoment
Startmomenteter på 130 Nm. Ved lavere startmoment kan automaten have tendens til at
vibrere.
Brug et tilstrækkeligt stort startmoment.
(4)
(2)
(1)
(3)
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.3 Opstilling af bestykningsautomaten Fra softwareversion 713.0 Udgave 11/2019 DK
220
4
Fig. 4.3 - 12 Justér og stram den midterste maskinfod med kontramøtrik
Kontrollér endnu en gang med maskinens vaterpas, at automaten er positioneret nøjagtigt.
Stram kontramøtrik M24 (pos. 3) med gaffelnøgle SW65.
(1) Afstandsstykke
(2) Midterste maskinfod
(3) Kontramøtrik M24
