Betjeningsvejledning SIPLACE X-seri e S 4 Opstilling og ibrugtagning Fra softwareversion 713.0 Udgave 11/2019 DK 4.6 Ibrugtagning af bestykningsautomaten 227 4.6 Ibrugt agning af bestykningsautomaten 4.6.1 Ibrugtagning a…
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.5 Tilpasning af antitapekanalen til komponenthøjden Fra softwareversion 713.0 Udgave 11/2019 DK
226
4.5 Tilpasning af antitapekanalen til komponenthøjden
Hvis der anvendes fødemoduler, som bearbejder tapes med en lommehøjde > 8 mm, skal skille-
pladen (1) fjernes.
4

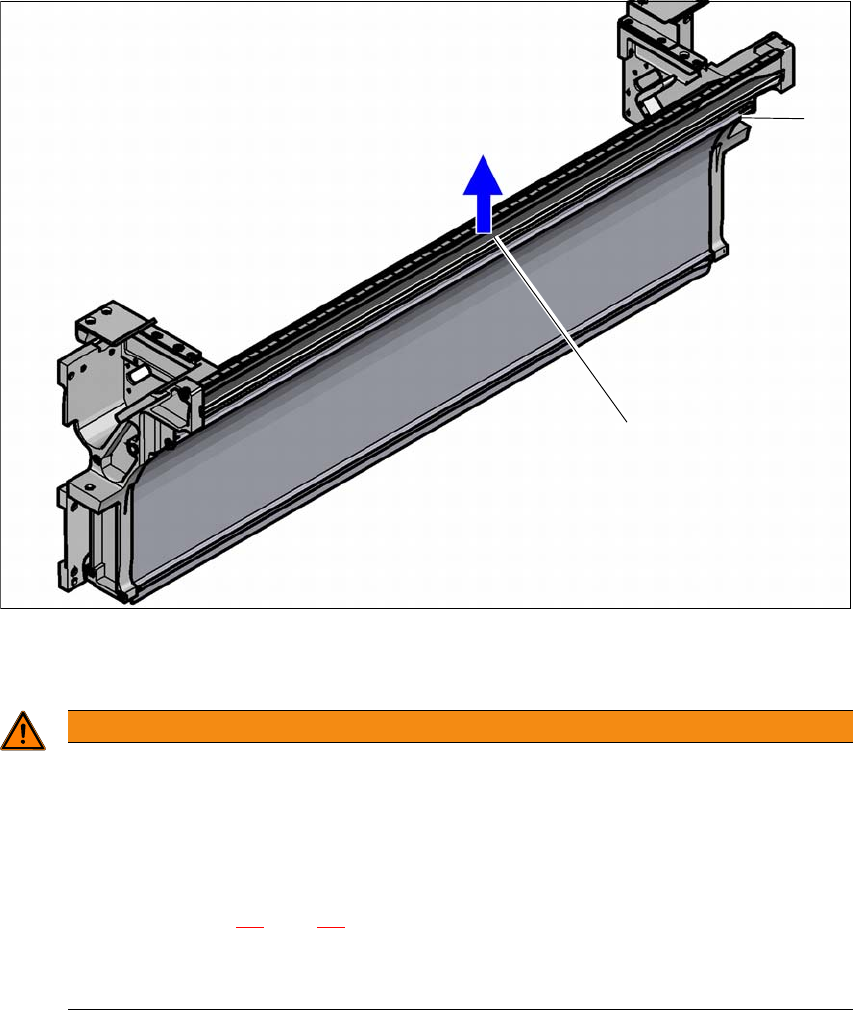

(1) Skilleplade til tapes > 8 mm demonterbar
(2) Fastgørelsesskruer
4
Skru fastgørelsesskruerne løse.
Træk skillepladen ud.
ADVARSEL
Fjernelse af skillepladen!
Sluk for bestykningsautomaten med hovedafbryderen, når skillepladen skal afmonte-
res.
Afbryd bestykningsautomaten fra net- og trykluftforsyningen.
Foretag sikring, så bestykningsautomaten ikke kan genindkobles, således som be-
skrevet i afsnit 2.9
, side 95 .
Vent til saksens driftstryk er faldet til 0 MPa.
Undlad at gribe ind i antitapekanalen.
(1)
(2)
Betjeningsvejledning SIPLACE X-serie S 4 Opstilling og ibrugtagning
Fra softwareversion 713.0 Udgave 11/2019 DK 4.6 Ibrugtagning af bestykningsautomaten
227
4.6 Ibrugtagning af bestykningsautomaten
4.6.1 Ibrugtagning af bestykningsautomaten hos kunden
Kontroller, at alle konstruktionsgrupper sidder rigtigt
Fjern transportsikringerne (se afsnit 4.3.9, side 4.3.9).
Tør lineærføringsskinnerne på X/Y-aksen med en fnugfri klud. Undgå brug af opløsningsmid-
ler (se afsnit 4.3.10
, side 222).
Tilslut strøm- og tryklufttilførslen. Sørg for, at ledningerne ikke udgør nogen snublefælder.
Træk om muligt ledningerne under maskinen.
Tænd for bestykningsautomaten og kontrollér funktionen af sikkerhedsanordningerne som
f.eks. NØDSTOP-tast, kappernes og komponentvognenes positionsafbryder.
Gennemfør en referencekørsel.
Udfør en første kalibrering af bestykningsautomaten (se afsnit 4.6.2.1, side 228).
Indlæs et lod på computeren, og test det.
Kontrollér bestykningsautomatens nulpunkt efter en opvarmningstid på 3 - 4 h.
Udstyr fødemodulerne sammen med kundens betjeningspersonale på grundlag af kundens
bestykningsprogram.
Instruer dem i, hvordan fødemodulerne håndteres på grundlag af JobGuide.
4.6.2 Kontrol og indstilling af beskyttelseskappekontakter
Afprøv beskyttelseskappekontakternes funktion (se 2.4.1 på side 63).
Justér beskyttelseskappekontakterne efter behov (se servicevejledning).
4 Opstilling og ibrugtagning Betjeningsvejledning SIPLACE X-serie S
4.6 Ibrugtagning af bestykningsautomaten Fra softwareversion 713.0 Udgave 11/2019 DK
228
4.6.2.1 Gennemførelse af første kalibrering
Klik på "Service Tools" i symbollisten.
Klik på knappen Automatisk kalibrering.
4
Fig. 4.6 - 1 Service Tools => Automatsk kalibrering (eksempel)
Vælg under Valg => Kalibrering af portalakser (1).
(1)
