5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S 5.6 Fejlmeldinger og online-hjælp Fra softwareversion 713.0 Udgave 11/2019 DK 250 5.6 Fejlmeldinger og online-hjælp Hvis der optræder al armer på b…
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.5 Brugerfladen
249
5.5.6 Anvendelsesorienteret betjening vha. farvemarkeringer
På brugerfladen kan ikoner, kommandoknapper og visninger være fremhævet med farve. De for-
skellige fremhævninger med farve gør det let at se, hvornår det f.eks. er nødvendigt for operatøren
at gribe ind eller aktive advarsler.
I stationssoftwaren anvendes følgende farvemarkeringer:
5
Farve Tilstand Betydning
Rød Alarm Det er nødvendigt, at operatøren griber ind.
Kun i visningen "Fødemodul, komponenter og pipetter".
Orange Advarsel En anvisning kræver operatørens opmærksomhed.
Indgreb fra operatøren er dog ikke umiddelbart påkrævet.
Kun i visningen "Fødemodul, komponenter og pipetter".
Grøn Under bearbejd-
ning
Ikonet eller knappen har kontrol over bestykningsautomaten,
og tilstanden er OK.
Kun i visningerne "Produktion", "fødemodul, komponenter og
pipetter", "Printplade", "Kontrol af sensorer og funktioner" og
"Service".
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.6 Fejlmeldinger og online-hjælp Fra softwareversion 713.0 Udgave 11/2019 DK
250
5.6 Fejlmeldinger og online-hjælp
Hvis der optræder alarmer på bestykningsautomaten under arbejdet, vises alarmmeddelelsen
med rødt i brugerfladens statusfelt. Ikonet for Alarminformation er aktivt.
Den med rødt fremhævede kommandoknap på ikonlinien signalerer, at det er nødvendigt at ope-
ratøren griber ind.
5

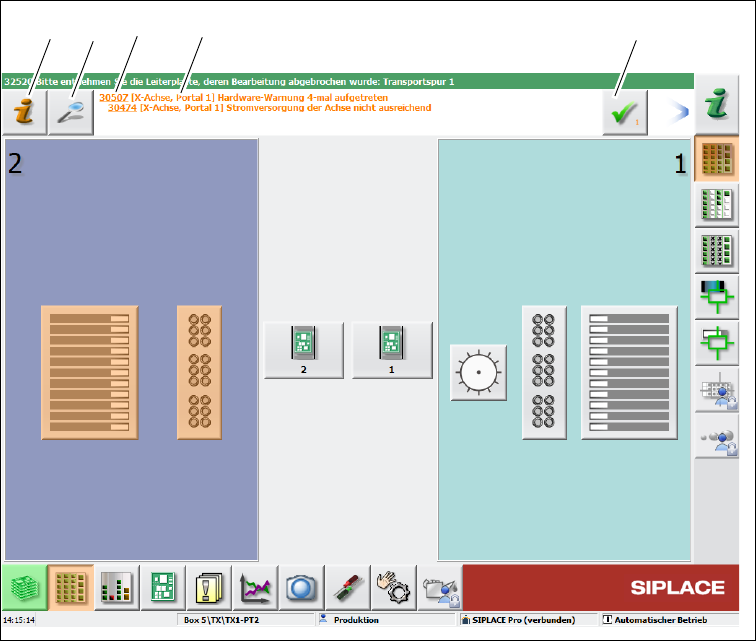

Fig. 5.6 - 1 Visning "Produktion" med alarmmeddelelse (eksempel)
Billedtekst til fig. 5.6 - 1
(1) Symbol "Alarminformation": Kalder hjælp frem til den aktuelle alarm
(2) Ikon "Detaljer": Kalder detaljerede informationer frem (f.eks. fejlkilde, tidspunkt for fejlens
opståen)
(3) Alarmnummer
(4) Alarmmelding: Kortfattet information om alarm
(5) Ikon "Kvitter for alarm": Sletter alarmvisningen
(1)
(2) (3)
(4)
(5)
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.6 Fejlmeldinger og online-hjælp
251
5.6.1 Visning af informationer om aktuel alarm
For at få vist informationer om den aktuelle alarm startes hjælpesystemet til stationscomputeren
ved at klikke på ikonet . Hjælpesystemets hovedvindue med Alarminformationerne åbnes.
Informationerne henfører til den aktuelt viste alarm, som hjælpen blev startet fra.
Når en alarm er blevet afhjulpet og dette automatisk registreres af bestykningsautomaten, slettes
alarmen automatisk i statusfeltet.
Hvis afhjælpningen ikke registreres automatisk, kan alarmen fjernes fra Statusfeltet manuelt.
Det gøres ved at klikke på ikonet Alarmmeldingen vises ikke længere i statusfeltet.
