5.7 Indikatorlamper med horn

5.7.1 Oversigt

Indikatorlamperne signalerer bestykningsautomatens driftstilstande og fejlfunktioner. Hornet med-

deler akustisk, når der er indtrået en alarm. Ved SIPLACE-bestykningsautomaterne kan der ind-

bygges en to- eller trefarvet indikatorlampe. Det pågældende indikatorlampesystem (to- eller

trefarvet) indstilles i autokonfigurationen, se installationsvejledningen til stationssoftwaren, artikel-

nummer 00196771-xx.

5.7.1.1 Tofarvet indikatorlampe (standard)

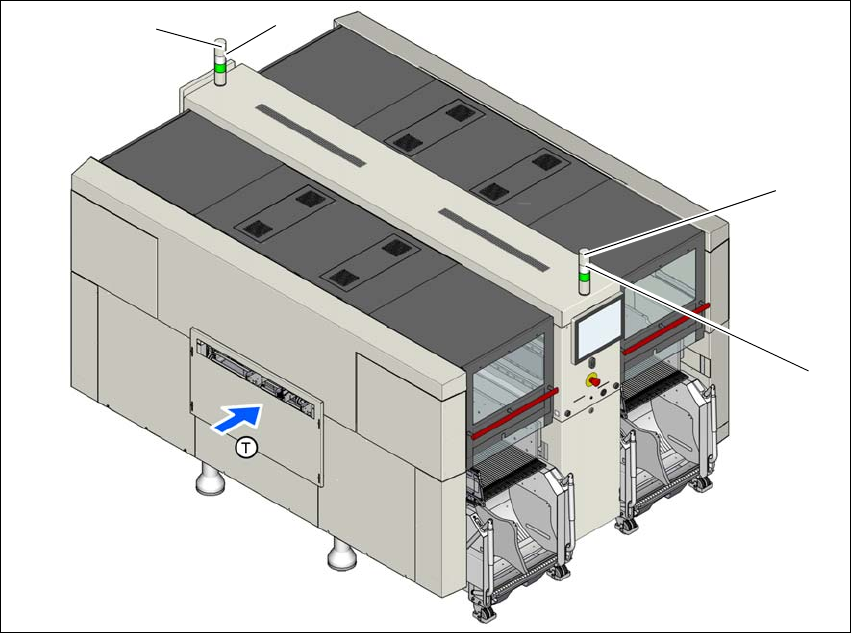

Fig. 5.7 - 1 Indikatorlamper for driftstilstande (eksempel SIPLACE X2 S / X3 S / X4 S)

L1 Indikatorlampe hvid, til højre

L2 Indikatorlampe grøn, til højre

L3 Indikatorlampe hvid, til venstre

L4 Indikatorlampe grøn, til venstre

T PCB-transportretning

(L2)

(L1)

(L3)

(L4)

Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten

Fra softwareversion 713.0 Udgave 11/2019 DK 5.7 Indikatorlamper med horn

255

5.7.1.2 Trefarvet indikatorlampe (valgfrit)

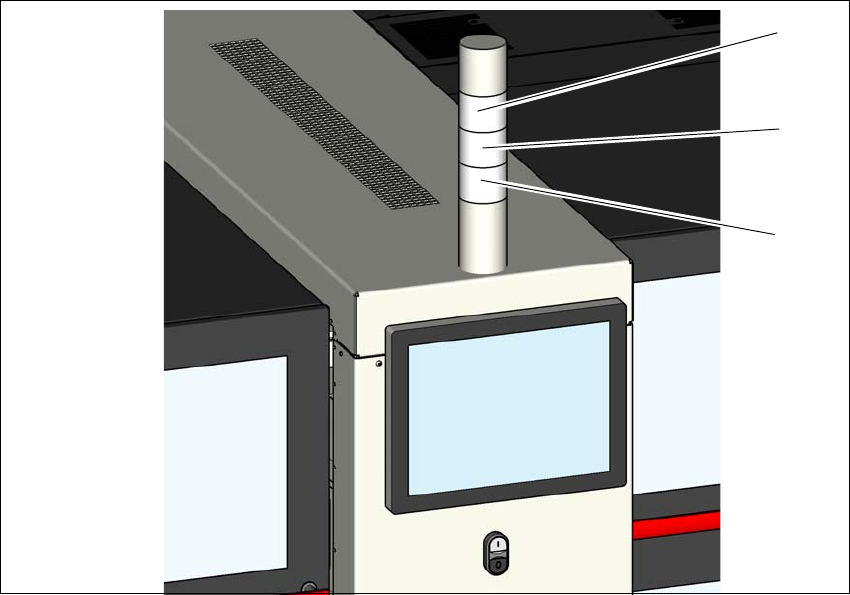

Fig. 5.7 - 2 Indikatorlamper for driftstilstande (eksempel SIPLACE X2 S / X3 S / X4 S)

L1 Indikatorlampe rød

L2 Indikatorlampe gul

L3 Indikatorlampe grøn

(L2)

(L1)

(L3)

5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S

5.7 Indikatorlamper med horn Fra softwareversion 713.0 Udgave 11/2019 DK

256

5.7.2 Statusvisning og dens betydning

5.7.2.1 Konfiguration af den trefarvede indikatorlampe og horn

Fig. 5.7 - 3 Konfiguration af den trefarvede indikatorlampe og horn
