5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S 5.7 Indikatorlamper med horn Fra softwareversion 713.0 Udgave 11/2019 DK 256 5.7.2 St atusvisning og dens betydning 5.7.2.1 Konfiguration af den tr…

Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten

Fra softwareversion 713.0 Udgave 11/2019 DK 5.7 Indikatorlamper med horn

255

5.7.1.2 Trefarvet indikatorlampe (valgfrit)

Fig. 5.7 - 2 Indikatorlamper for driftstilstande (eksempel SIPLACE X2 S / X3 S / X4 S)

L1 Indikatorlampe rød

L2 Indikatorlampe gul

L3 Indikatorlampe grøn

(L2)

(L1)

(L3)

5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S

5.7 Indikatorlamper med horn Fra softwareversion 713.0 Udgave 11/2019 DK

256

5.7.2 Statusvisning og dens betydning

5.7.2.1 Konfiguration af den trefarvede indikatorlampe og horn

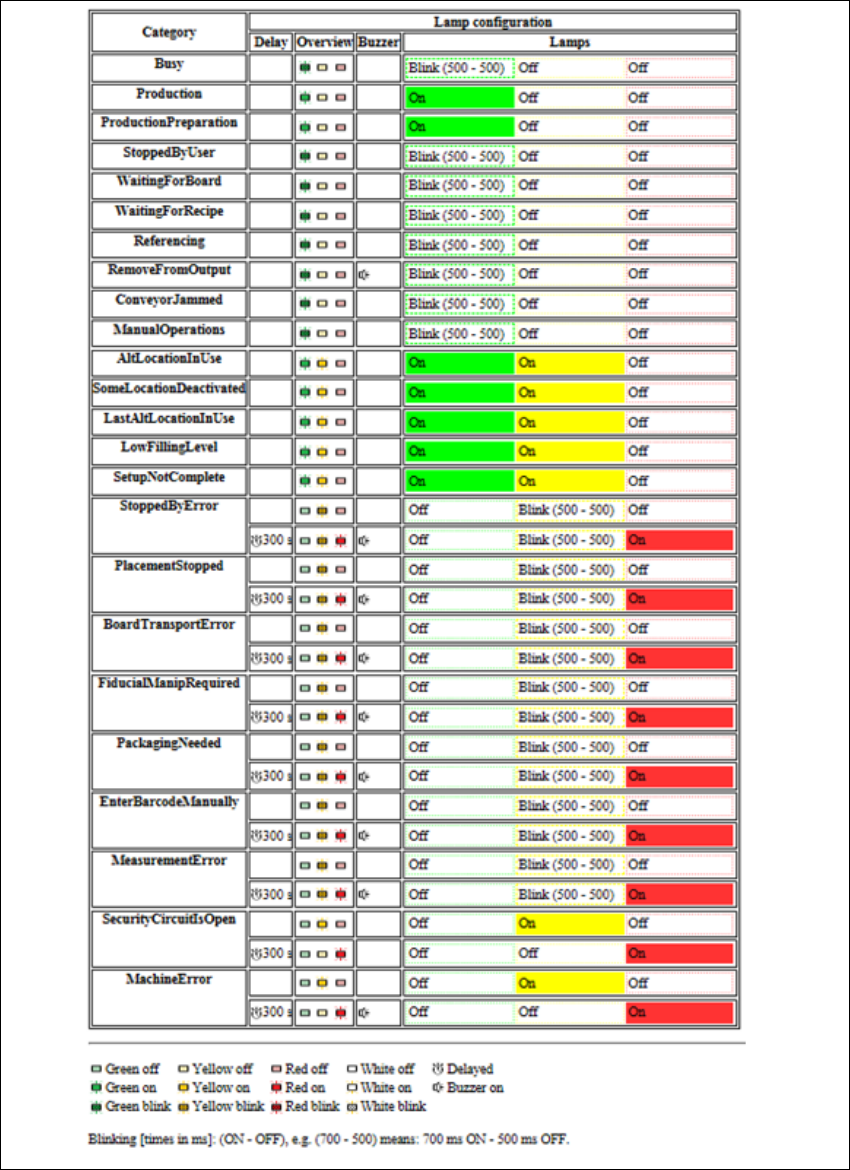

Fig. 5.7 - 3 Konfiguration af den trefarvede indikatorlampe og horn

Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten

Fra softwareversion 713.0 Udgave 11/2019 DK 5.7 Indikatorlamper med horn

257

5.7.2.2 Konfiguration af den trefarvede indikatorlampe med forsinkelse og horn

Fig. 5.7 - 4 Konfiguration af den trefarvede indikatorlampe og horn
