5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S 5.9 Gennemførsel af kontrol Fra softwareversion 713.0 Udgave 11/2019 DK 264 Kan den max. tilladte forskydning ikke overholdes på grund af en fastla…
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.9 Gennemførsel af kontrol
263
5.9.3 Kontrollér support pins
Kontrollér positionen på de magnetiske support pins på løftebordet:
– Sørg for, at support pins ikke kolliderer med komponenterne på undersiden af printpla-
derne.
– Sørg også for, at support pins ikke kolliderer med PCB-transportens vanger.
– Brug kun de i afsnit 6.11
, side 337 beskrevne support pins.
5.9.4 Holder til ekstra taperulle
5

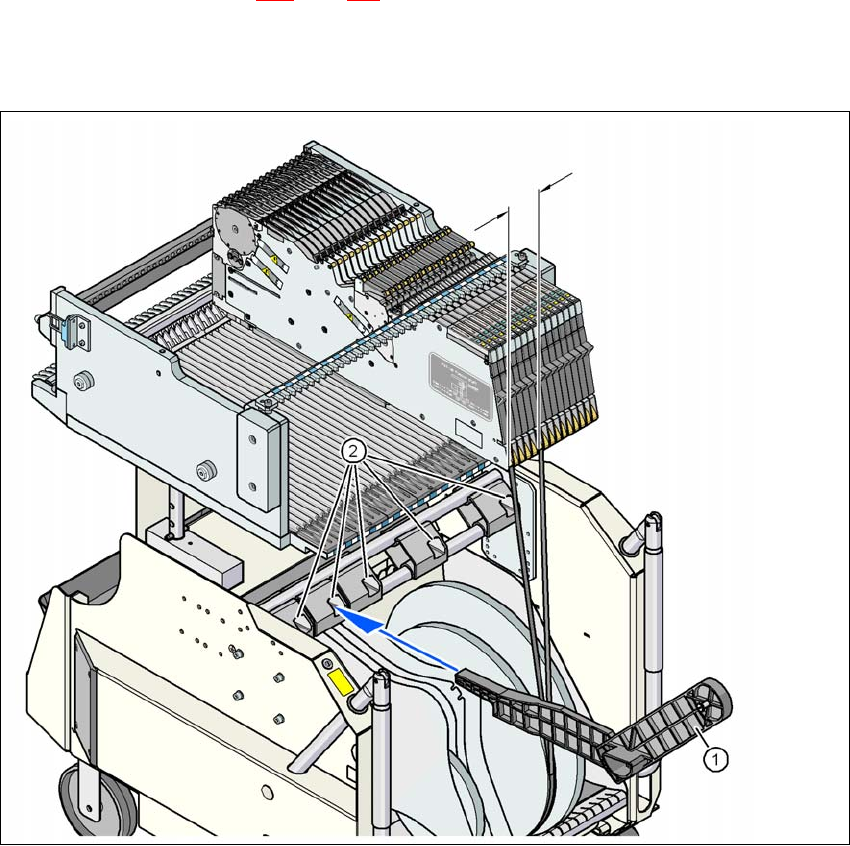

Fig. 5.9 - 2 Holder til ekstra taperulle
(1) Holder til ekstra taperulle, artikel-nr. 00141217-xx
(2) Holdeanordning til holderen
5
Fødemoduler fra X-serien kan uden problemer bearbejde tape, hvis forskydningen ud mod siden
mellem fødemodulet og taperullen ikke udgør mere end 60 mm.
Max. 60 mm
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.9 Gennemførsel af kontrol Fra softwareversion 713.0 Udgave 11/2019 DK
264
Kan den max. tilladte forskydning ikke overholdes på grund af en fastlagt klargøring, anbefales
det at bruge holderen til en ekstra taperulle (pos. 1). Holderen sættes bare ind i holdeanordningen
(pos. 2), som så forskydes, indtil den maksimalt tilladte forskydning på 60 mm underskrides. BE-
vognen har i alt 5 holdeanordninger. Alle taperulleholdere kan holde 2 taperuller, så der kan posi-
tioneres op til ti 15" (381 mm) - spoler oven over tapecontaineren.
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.9 Gennemførsel af kontrol
265
5.9.5 Isætning af skilleplader i tapecontaineren
Skillepladen har forskellige kanter og kan anvendes på to forskellige måder i tapecontaine-
ren. Ved brug af spindler vender skillepladen med udsparingerne til spindlerne opad (se pos.
4 på fig. 5.9 - 3
). Hvis spindler ikke anvendes, vender skillepladens afrundede kant opad (se
pos. 5 på fig. 5.9 - 3
).
Indsæt skillepladerne, som vist på fig., 5.9 - 3 og vær opmærksom på, at tapecontainerens
mindste deling er en 2'er-deling. På den måde undgås bestykningsfejl.
Kontrollér, at skillepladerne har den samme tapposition på alle tre styrelister. Ellers bøjes eller
beskadiges skillepladen.
5

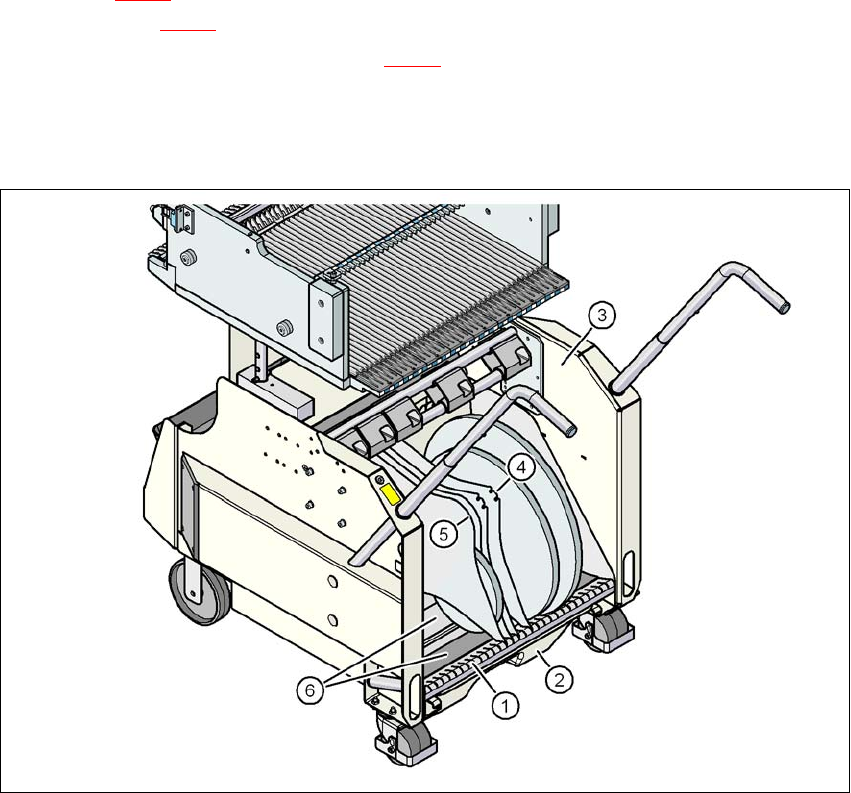

Fig. 5.9 - 3 Skilleplader i tapecontaineren
(1) Styreliste til skillepladerne
(2) Tapeaffaldsbeholder
(3) Tapecontainer
(4) Skillepladens position, hvis der anvendes spindler
(5) Skillepladens position, hvis der ikke anvendes spindler
(6) Glideanlæg til taperullerne
