5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S 5.10 Opsætning af fødemodule r Fra softwareversion 713.0 Udgave 11/2019 DK 268 5.10.3 Isætning af X-fødemodul 5.10.3.1 Kontrol af X-fødemodul før i…
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.10 Opsætning af fødemoduler
267
I driftsklar tilstand lyser statusvisningen (pos. 2 på fig. 5.10 - 1, side 266) grøn, hvis fødemodulet
er indeholdt i den aktuelle opsætning. Er fødemodulet ikke indeholdt i den aktuelle opsætning, bli-
ver statusvisningen mørk.
Fødemodulet er låst med en pal i komponentbordet og kan ikke trækkes ud. Ønsker man at fjerne
fødemoduler fra komponentbordet, gøres følgende:
Tryk på udtagsgrebet (pos. 1 på fig. 5.10 - 1, side 266). Udtagsgrebet springer ud og status-
visningen går ud.
Vent i ca. 1 sekund, indtil låsningen (pos. 4 på fig. 5.10 - 1, side 266) frigiver fødemodulet.
Træk fødemodulet ud af komponentbordet vha. udtagsgrebet. Ventes i mere end ca. 5 sek,
låses fødemodulet igen. Statusvisningen lyser rødt.
Tryk udtagsgrebet på plads igen. Er fødemodulet indeholdt i den aktuelle opsætning, lyser
statusvisningen grønt, og på LED-displayet vises igen spornummeret og skridtvidden.
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.10 Opsætning af fødemoduler Fra softwareversion 713.0 Udgave 11/2019 DK
268
5.10.3 Isætning af X-fødemodul
5.10.3.1 Kontrol af X-fødemodul før isætning
Kontrollér følgende punkter, før et fødemodul sættes i på komponentbordet:
Fødemodulet skal være fejlfrit.
Kontrollér med en let berøring, at dækfolie-rockeren (pos. 2 på fig. 5.10 - 2, side 269) ikke
sidder i klemme.
Kontrollér, at området omkring hentevinduet (pos. 3 på fig. 5.10 - 2, side 269) er fri for løse
komponenter.
5
5
Tryk armen (pos. 4 på fig. 5.10 - 2, side 269) lidt frem for at åbne hentevinduet (pos. 3 på fig.
5.10 - 2
, side 269). I denne forbindelse løftes hentevinduet en smule.
5
Fjern de løse komponenter under afhentningsvinduet.
Luk hentevinduet (pos. 3 på fig. 5.10 - 2, side 269) ved at lægge armen (Pos. 4 i fig. 5.10 - 2,
side 269
) tilbage.
Fjern løse komponenter på komponentbordet med en pensel eller en støvsuger med egnet
mundstykke.
5
BEMÆRK
Tøm komponent-bortskaffelsesrummet (pos. 5 på fig.5.10 - 2, side 269), inden kom-
ponenter rystes ud af fødemodulet.
BEMÆRK
Ved isat tape transporterer den spændte dækfolie tapen videre og frigør komponenter.
Aktivér armen (pos. 4 i fig. 5.10 - 2, side 269) ikke, når der er sat tape i.
BEMÆRK
Er tapen allerede lagt i, skærer du den af på forkanten af fødemodulet. Der bør sta-
dig være 2 huller at se i perforationen.
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.10 Opsætning af fødemoduler
269
Rager udtagsgrebet (pos. 1) stadigvæk ud, trykker du den ind på plads.
5

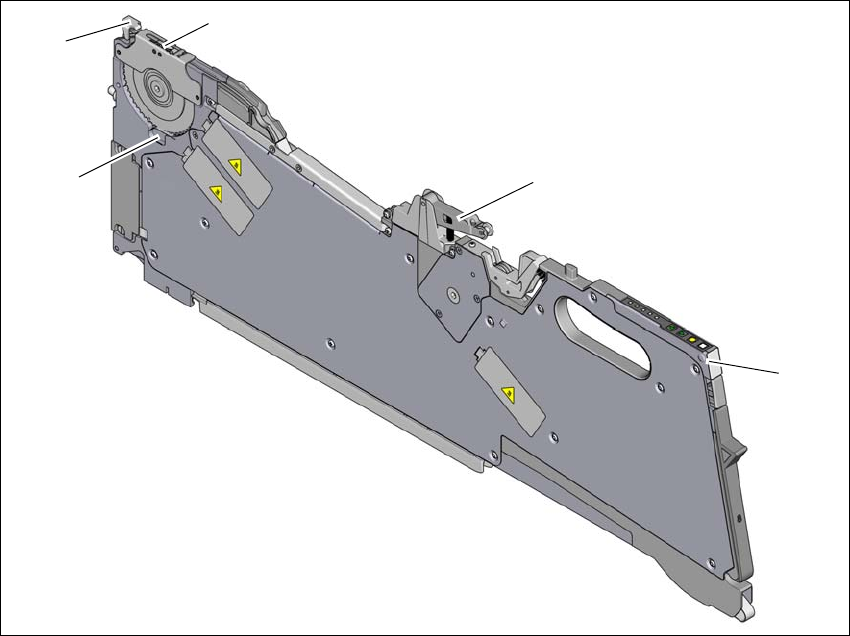

Fig. 5.10 - 2 Kontrol af X-fødemodul før isætning
(1) Udtagsgreb
(2) Dækfolie-rocker
(3) Hentevindue
(4) Arm til løftning og fiksering af hentevindue
(5) Komponent-bortskaffelsesrum
(1)
(2)
(3)
(4)
(5)
