Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten Fra softwareversion 713.0 Udgave 11/2019 DK 5.10 Opsætning af fødemod uler 269 Rager ud tagsgrebet (pos . 1) stadigvæk ud, trykker du den ind på …
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.10 Opsætning af fødemoduler Fra softwareversion 713.0 Udgave 11/2019 DK
268
5.10.3 Isætning af X-fødemodul
5.10.3.1 Kontrol af X-fødemodul før isætning
Kontrollér følgende punkter, før et fødemodul sættes i på komponentbordet:
Fødemodulet skal være fejlfrit.
Kontrollér med en let berøring, at dækfolie-rockeren (pos. 2 på fig. 5.10 - 2, side 269) ikke
sidder i klemme.
Kontrollér, at området omkring hentevinduet (pos. 3 på fig. 5.10 - 2, side 269) er fri for løse
komponenter.
5
5
Tryk armen (pos. 4 på fig. 5.10 - 2, side 269) lidt frem for at åbne hentevinduet (pos. 3 på fig.
5.10 - 2
, side 269). I denne forbindelse løftes hentevinduet en smule.
5
Fjern de løse komponenter under afhentningsvinduet.
Luk hentevinduet (pos. 3 på fig. 5.10 - 2, side 269) ved at lægge armen (Pos. 4 i fig. 5.10 - 2,
side 269
) tilbage.
Fjern løse komponenter på komponentbordet med en pensel eller en støvsuger med egnet
mundstykke.
5
BEMÆRK
Tøm komponent-bortskaffelsesrummet (pos. 5 på fig.5.10 - 2, side 269), inden kom-
ponenter rystes ud af fødemodulet.
BEMÆRK
Ved isat tape transporterer den spændte dækfolie tapen videre og frigør komponenter.
Aktivér armen (pos. 4 i fig. 5.10 - 2, side 269) ikke, når der er sat tape i.
BEMÆRK
Er tapen allerede lagt i, skærer du den af på forkanten af fødemodulet. Der bør sta-
dig være 2 huller at se i perforationen.
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.10 Opsætning af fødemoduler
269
Rager udtagsgrebet (pos. 1) stadigvæk ud, trykker du den ind på plads.
5
Fig. 5.10 - 2 Kontrol af X-fødemodul før isætning
(1) Udtagsgreb
(2) Dækfolie-rocker
(3) Hentevindue
(4) Arm til løftning og fiksering af hentevindue
(5) Komponent-bortskaffelsesrum
(1)
(2)
(3)
(4)
(5)
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.10 Opsætning af fødemoduler Fra softwareversion 713.0 Udgave 11/2019 DK
270
5.10.3.2 Isætning af X-fødemodul på komponentbordet
5

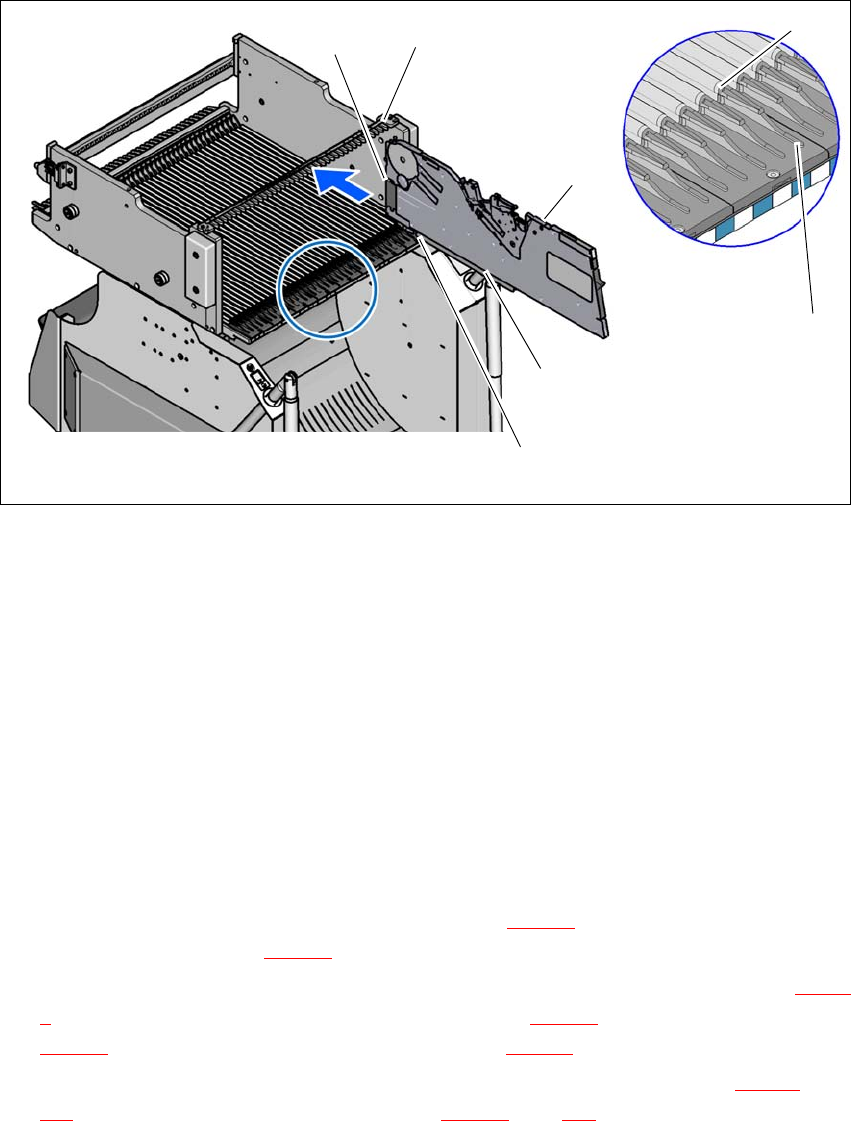

Fig. 5.10 - 3 Isætning af X-fødemodul på komponentbordet
(1) Forreste glideføring på X-fødemodul
(2) Bageste glideføring på X-fødemodul
(3) Centreringsstift "bag" på X-fødemodul
(4) Centreringsstift "for" på X-fødemodul
(5) Udsparinger i centreringslisten til fastholdelse af centreringsstiften "bag"
(6) Centreringshuller på komponentbordet til fastholdelse af centreringsstiften "foran"
(7) Låsepaler
(8) Føringsprofil på komponentbord (Ω-profil)
(9) Indføringshjælp til fødemodulet
5
Sæt fødemodulets forreste glideføring (pos. 1 på fig. 5.10 - 3) på komponentbordets indfø-
ringshjælp (pos. 9 på fig. 5.10 - 3
).
Hold fødemodulet lodret, og skub det fremad langs med føringsprofilen (pos. 8 på fig. 5.10 -
3). Fødemodulet glider med den forreste (pos. 1 på fig. 5.10 - 3) og bageste (pos. 2 på fig.
5.10 - 3
) glideføring på føringsprofilen (pos. 8 på fig. 5.10 - 3).
Skub forsigtigt fødemodulet videre, indtil centreringsstiften "foran" (pos. 4 på fig. 5.10 - 3, side
270
) går ind i centreringshullet (pos. 6 på fig. 5.10 - 3, side 270).
(8)
(9)
(5)
(3)
(2)
(1)
(4)
