Slå dækfolien tilbage, så den ligger op ad aftrækskanten (pos. 3 på fig. 5.10 - 5, side 273).
5
Klap armen (pos. 5 på fig. 5.10 - 5, side 273) tilbage for at sænke hentevinduet.
Før dækfolien hen over dækfolie-rockeren (pos. 2 på fig. 5.10 - 7) og videre til folieproppe-
hjulene (pos. 1 på fig. 5.10 - 7
).
5

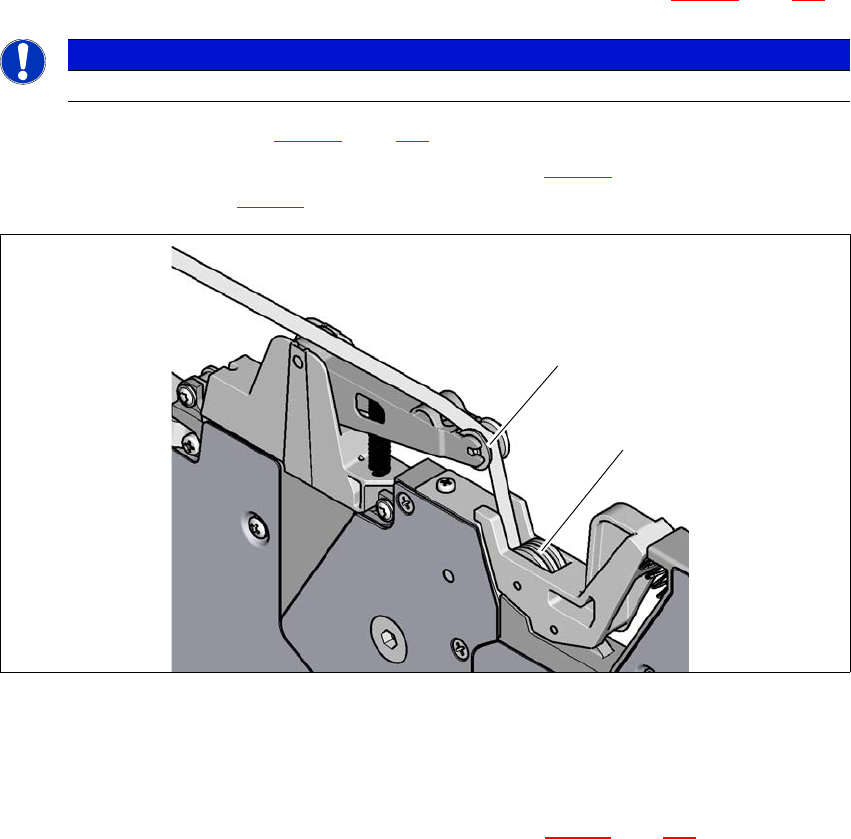

Fig. 5.10 - 7 Dækfolie føres hen til dækfolieproppehjulene
(1) Dækfolieproppehjul
(2) Dækfolie
5
Tryk på knappen FOLIE på betjeningsfeltet (pos. 3 på fig. 5.10 - 6, side 273), indtil dækfolien
er spændt ud. Dækfolie-rockeren hælder nedad og stopper drivmotoren.
Skær tapen lige af ved fødemodulets frontende.
5.10.5 Klargøring af byggeelementer på SIPLACE SmartFeeder
Betjeningen og klargøringen er beskrevet i SIPLACE SmartFeeder X/Xi's job guides.
BEMÆRK
Sænk først hentevinduet, når dækfolien ligger op ad aftrækskanten.
(1)
(2)
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.11 Bemærk visninger på fødemodulet
275
5.11 Bemærk visninger på fødemodulet
5

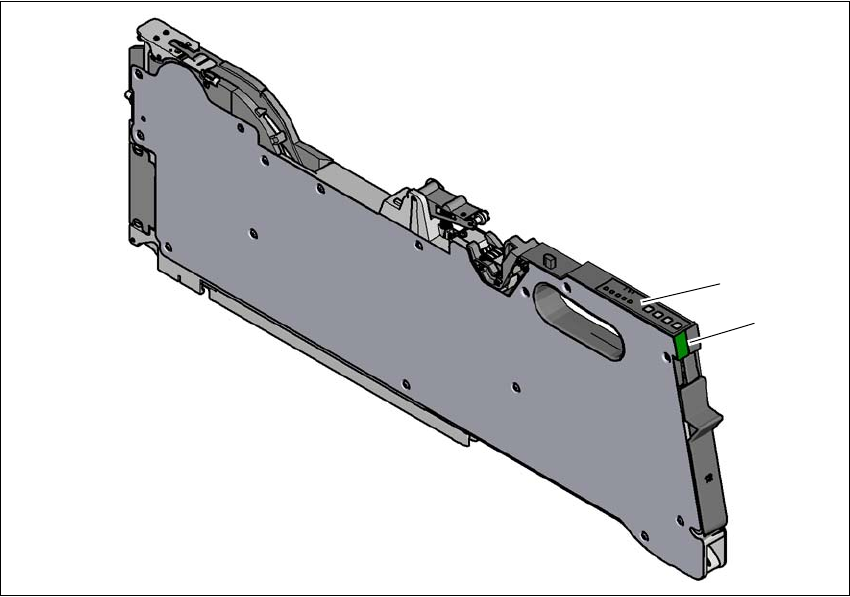

Fig. 5.11 - 1 SIPLACE SmartFeeder X
(1) Betjeningsfelt - LED visning
(2) Statusvisning
(2)
(1)
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.11 Bemærk visninger på fødemodulet Fra softwareversion 713.0 Udgave 11/2019 DK
276
5.11.1 Betjeningsfelt - LED visning
SIPLACE SmartFeeder har et betjeningsfelt med LED-visninger for hvert spor til signalering af
driftstilstandene.
5

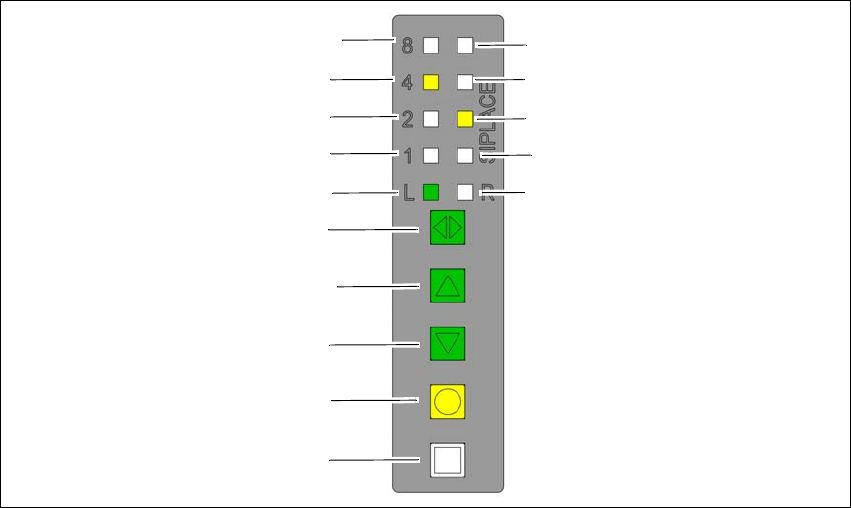

Fig. 5.11 - 2 Knapper, LED og statusvisninger: Eksempel ved SIPLACE SmartFeeder 2x8 mm
(1) Knap SET
(2) Knap FOLIE
(3) Knap TILBAGE
(4) Knap FREMAD
(5) Knap sporskift mellem højre og venstre
(6) LED L venstre spor aktivt
(7) LED 1 mm skridtvidde venstre spor
(8) LED 2 mm skridtvidde venstre spor
(9) LED 4 mm skridtvidde venstre spor
(10) LED 8 mm skridtvidde venstre spor
(11) LED R højre spor aktivt
(12) LED 1 mm skridtvidde højre spor
(13) LED 2 mm skridtvidde højre spor
(14) LED 4 mm skridtvidde højre spor
(15) LED 8 mm skridtvidde højre spor
(8)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
