Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten Fra softwareversion 713.0 Udgave 11/2019 DK 5.14 Hen- og bortkøring af kompon entvogn 285 5 5 Skub komponentvogne n forsigtigt helt ind i automat…
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.14 Hen- og bortkøring af komponentvogn Fra softwareversion 713.0 Udgave 11/2019 DK
284
5.14.4 Henkøring af komponentvogn
5

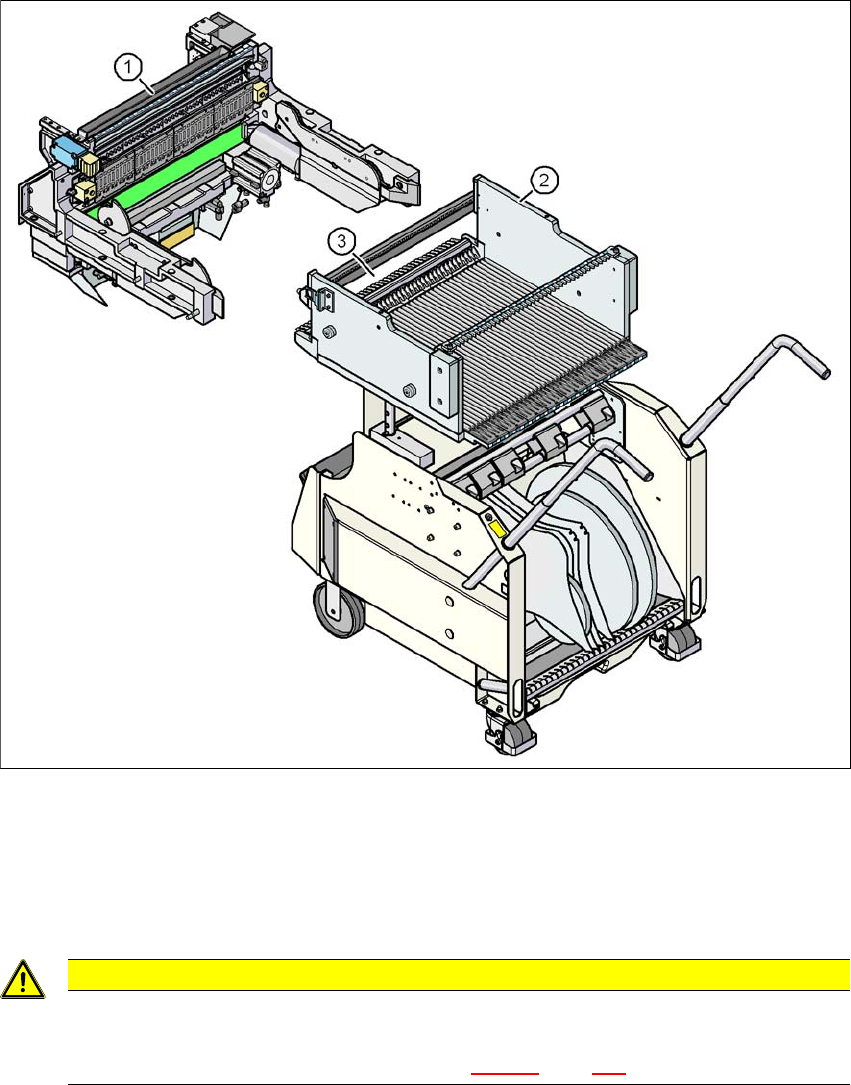

Fig. 5.14 - 3 Komponentvogn og indtræk af komponentvognen, SIPLACE X-serie S
(1) Komponentvogn-indtræksanordning, SIPLACE X-serie S
(2) Komponentvogn SIPLACE X-serie S
(3) Låsepaler
5
VÆR FORSIGTIG
Indsætning af BE-vognen!
Når komponentvognen sættes ind i automaten, skal du sørge for ikke at støde ind i
forhindringer med låsepaler (pos. 3 i fig. 5.14 - 3
, side 284).
Betjeningsvejledning SIPLACE X-serie S 5 Opgaver på bestykningsautomaten
Fra softwareversion 713.0 Udgave 11/2019 DK 5.14 Hen- og bortkøring af komponentvogn
285
5
5
Skub komponentvognen forsigtigt helt ind i automaten.
5
Tryk på knappen på det pågældende placeringssted på automaten så længe, indtil kompo-
nentvognen er koblet fra.
Skub hylstret (pos. 1 på fig. 5.14 - 4, side 286) på begge greb opad og sving grebet op (pos.
2 i fig. 5.14 - 4
, side 286).
BEMÆRK
Skær tapes, så de flugter
Hvis tapes ved X-fødemodulernes frontend ikke skæres således, at de flugter, kommer
de tømte tapes ikke ind i kanalen for tømt materiale.
Skær tapes'ene af, således at de flugter, inden BE-vognen kobles til.
VÆR FORSIGTIG
Bestykningshovedets position!
Kontrollér at bestykningshovedet befinder sig uden for komponentvognens område.
BEMÆRK
Det er kun muligt at køre vognen hen til automaten, når beskyttelseskapperne er lukket
Luk beskyttelseskapperne.
5 Opgaver på bestykningsautomaten Betjeningsvejledning SIPLACE X-serie S
5.14 Hen- og bortkøring af komponentvogn Fra softwareversion 713.0 Udgave 11/2019 DK
286
5
Fig. 5.14 - 4 Komponentvogn X-serie S - svinge greb ned
(1) Skub kappen opad
(2) Klap grebene nedad
