6 Stationsudvidelser Betjeningsvejledning SIPLACE X- serie S 6.1 Pipetteveksler Fra softw arev ersion 713.0 Udgave 11/2019 DK 288 6.1.1 Pipetteveksler SIPLACE Sp eedS tar C&P20 P / C&P20 P2 6.1.1.1 Pipetteveksler…
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
287
6 Stationsudvidelser
For de respektive konfigurations- og indstillingsmuligheder henvises til den tilsvarende specifika-
tion for SIPLACE-automaten.
6
6.1 Pipetteveksler
Magasinerne sidder på en fælles holder. De er centreret med to cylinderstifter og fastgjort med 4
trykknapper. Med to pasmærker på hvert magasin findes den nøjagtige position. Magasinernes
rigtige positionering på pipettevekslerens grundenhed overvåges med mikrokontakter for at
undgå, at bestykningshovedet kolliderer med et evt. højtragende magasin. Alle magasinpladser
skal være optaget, da sikkerhedskredsen stopper bestykningsautomaten, hvis magasiner mang-
ler eller sidder forkert.
BEMÆRK
Ved brug af optionen SIPLACE Smart Pin Support reduceres det maksimale antal af
pipetteveksler-magasinerne
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
288
6.1.1 Pipetteveksler SIPLACE SpeedStar C&P20 P / C&P20 P2
6.1.1.1 Pipetteveksler C&P20 P / C&P20 P2 med 6 magasiner
Artikel-nr. 03103514-xx Pipetteveksler grundopbygning CP/all- lang
Artikel-nr. 03101503-xx Pipettemagasin 60xx/40xx med 20 garager
6
Fig. 6.1 - 1 Pipetteveksler til SIPLACE SpeedStar C&P20 P / C&P20 P2 med 6 magasiner
6
VÆR FORSIGTIG
6
Brug kun pipetteveksleren sammen med SpeedStar.
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
289
6.1.1.2 Pipetteveksler C&P20 P / C&P20 P2 med 4 magasiner
Artikel-nr. 03103649-xx Pipetteveksler grundopbygning CP/all- kort
Artikel-nr. 03101503-xx Pipettemagasin 60xx/40xx med 20 garager
6

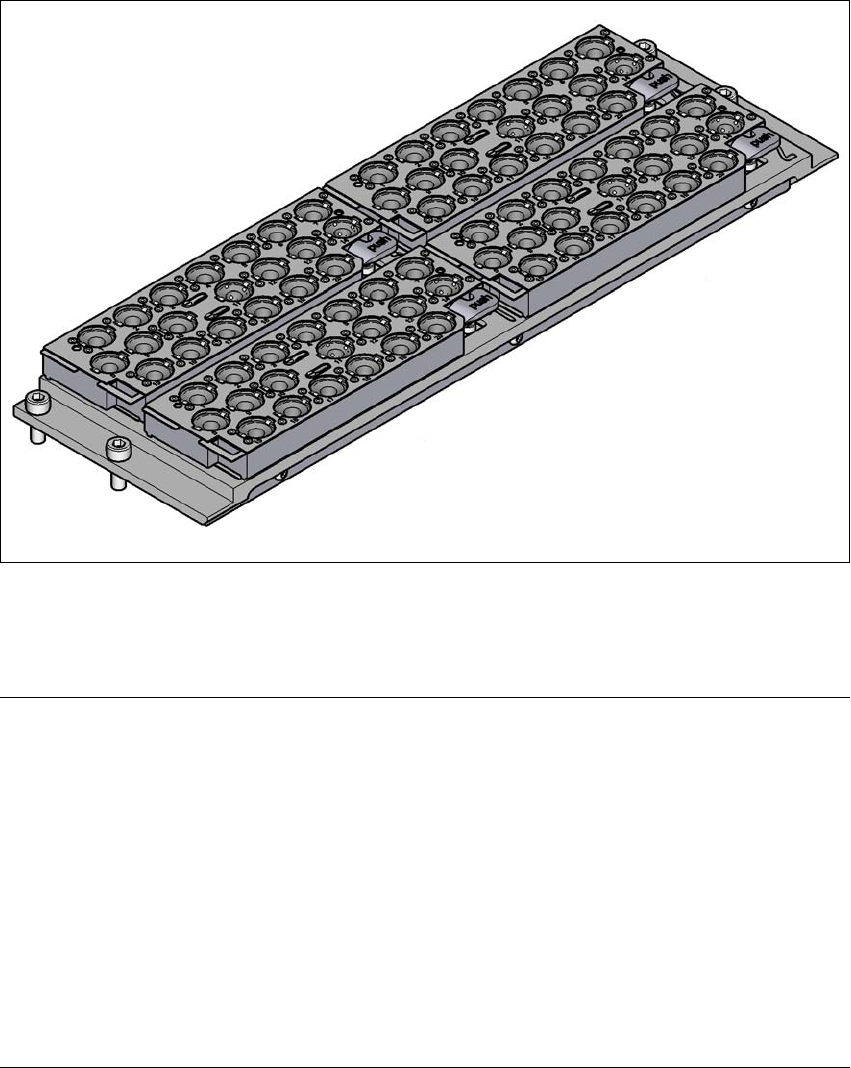

Fig. 6.1 - 2 Pipetteveksler til SIPLACE SpeedStar C&P20 P / C&P20 P2 med 4 magasiner
6.1.1.3 Tekniske data
6
Pipetteskifter til SIPLACE SpeedStar
Antal magasiner
*a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
*)a Alle magasiner ved pipetteskifteren skal altid være omstillet.
6
4
Antal pipettegarager
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 magasiner med 120 pipettegarager
4 magasiner med 80 pipettegarager
Tilvalg: Pipetteveksler "anden række" 4 magasiner med 80 pipettegarager
Pipettetyper 60xx/40xx
