6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
290
6.1.1.4 Konfigurationseksempel Speedstar til SIPLACE X4i S - bordposition indenfor
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til SpeedStar (pos.
1 i fig. 6.1 - 3
, side 290).
6

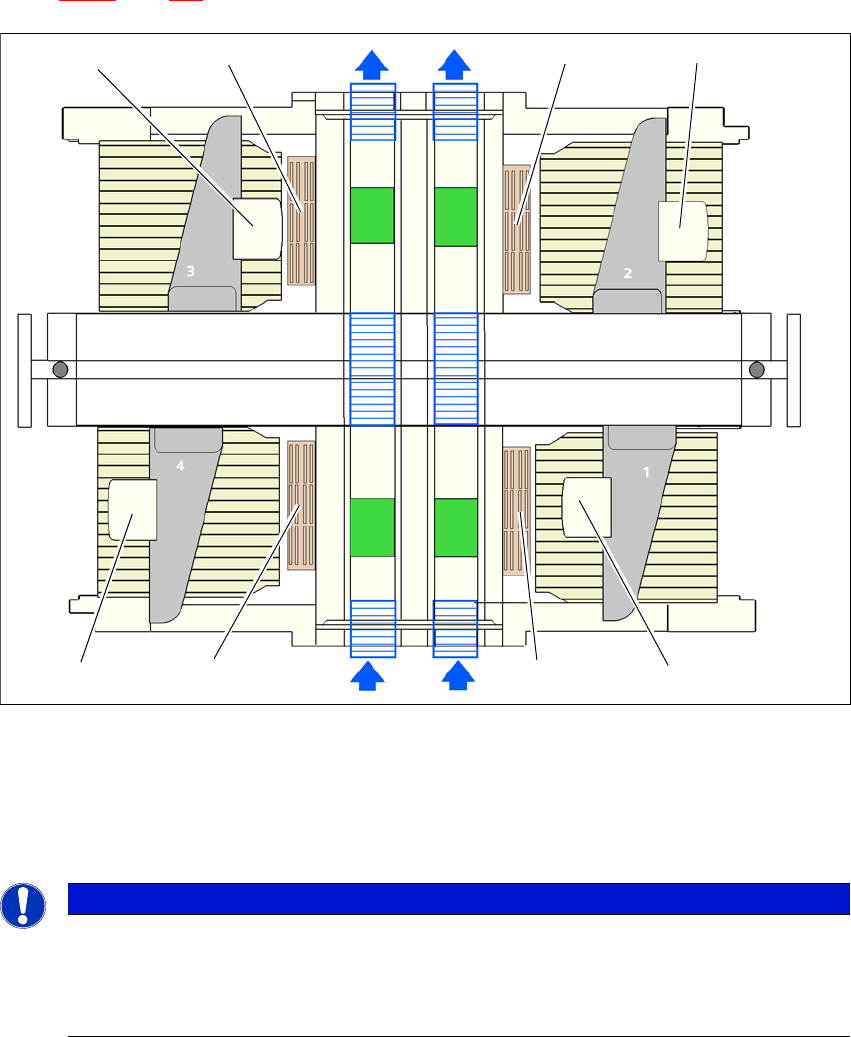

Fig. 6.1 - 3 Pipettevekslerens position til SIPLACE SpeedStar - konfiguratioseksempel (SIPLACE X4i S)
6
6
6
(1) Pipetteveksler
(2) SIPLACE SpeedStar
(3) "Indre" bordposition
BEMÆRK
Standser bestykningsautomaten ved manglende magasiner
Sikkerhedskredsen stopper bestykningsautomaten, hvis magasiner mangler eller sidder
forkert.
Tildel alle magasinpladser.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
291
6.1.1.5 Konfigurationseksempel Speedstar til SIPLACE X4i S - bordposition indenfor
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres to rækker pipetteveksler for SpeedStar
(pos. 1 og pos. 4 i fig. 6.1 - 4
, side 291).
6

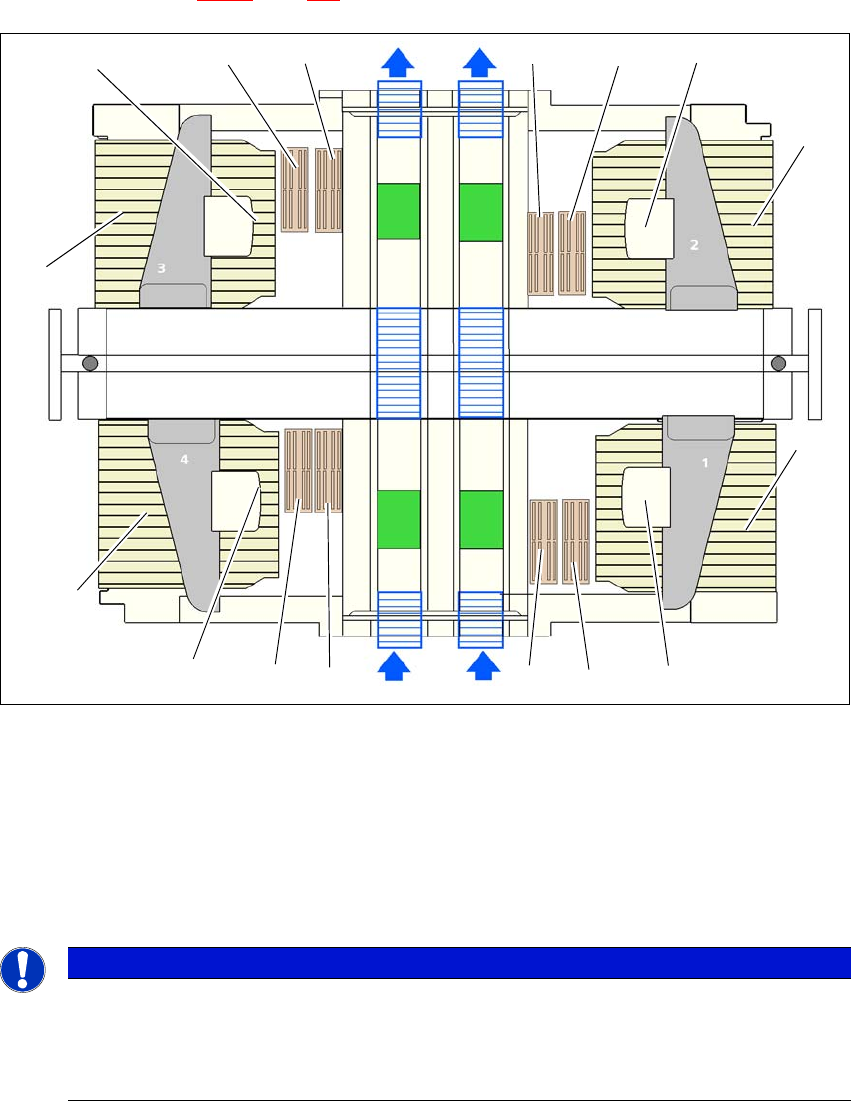

Fig. 6.1 - 4 Pipettevekslerens position til SIPLACE SpeedStar - konfiguratioseksempel (SIPLACE X4i S)
6
6
6
(1) Pipetteveksler
(2) SIPLACE SpeedStar
(3) "Ydre" bordposition
(4) Pipetteveksler anden række (som option)
BEMÆRK
Standser bestykningsautomaten ved manglende magasiner
Sikkerhedskredsen stopper bestykningsautomaten, hvis magasiner mangler eller sidder
forkert.
Tildel alle magasinpladser.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
292
6.1.1.6 Konfigurationseksempel Speedstar til SIPLACE X4 S
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til SpeedStar (pos.
1 i fig. 6.1 - 5
, side 292).
6
Fig. 6.1 - 5 Pipettevekslerens position for SIPLACE SpeedStar - konfigurationseksempel (SIPLACE X4 S)
6
6
6
(1) Pipetteveksler
(2) SIPLACE SpeedStar
BEMÆRK
Standser bestykningsautomaten ved manglende magasiner
Sikkerhedskredsen stopper bestykningsautomaten, hvis magasiner mangler eller sidder
forkert.
Tildel alle magasinpladser.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
