6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
292
6.1.1.6 Konfigurationseksempel Speedstar til SIPLACE X4 S
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til SpeedStar (pos.
1 i fig. 6.1 - 5
, side 292).
6
Fig. 6.1 - 5 Pipettevekslerens position for SIPLACE SpeedStar - konfigurationseksempel (SIPLACE X4 S)
6
6
6
(1) Pipetteveksler
(2) SIPLACE SpeedStar
BEMÆRK
Standser bestykningsautomaten ved manglende magasiner
Sikkerhedskredsen stopper bestykningsautomaten, hvis magasiner mangler eller sidder
forkert.
Tildel alle magasinpladser.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
293
6.1.1.7 Pipetteveksler "anden række" til SIPLACE SpeedStar
Optionen "pipetteveksler anden række" giver mulighed for et ekstra pipettevekslerrække for
SIPLACE SpeedStar C&P20 P / C&P20 P2. Eftermonteringspakken indeholder ud over pipette-
veksleren et monteringssæt.
6.1.2 Pipetteveksler til SIPLACE MultiStar CPP
6.1.2.1 Pipetteveksler med 4 magasiner
Artikel-nr. 03103649-xx Pipetteveksler grundopbygning CP/all- kort
Artikel-nr. 03066107-xx Pipettemagasin 20xx med 20 garager
Artikel-nr. 03065782-xx Pipettemagasin 28xx med 20 garager
6

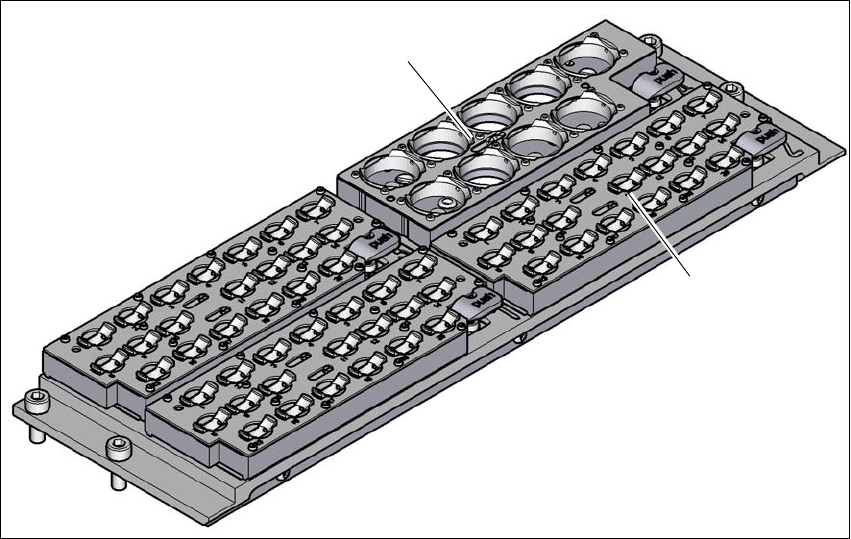

Fig. 6.1 - 6 Pipetteveksler til SIPLACE MultiStar CPP med 4 magasiner
(1) Pipettemagasin til 20xx-pipetter
(2) Pipettemagasin til 28xx-pipetter
(1)
(2)
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
294
6.1.2.2 Pipetteveksler med 6 magasiner
Artikel-nr. 03103514-xx Pipetteveksler grundopbygning CP/all- lang
Artikel-nr. 03066107-xx Pipettemagasin 20xx med 20 garager
Artikel-nr. 03065782-xx Pipettemagasin 28xx med 20 garager
6
Fig. 6.1 - 7 Pipetteveksler til SIPLACE MultiStar CPP med 6 magasiner
(1) Pipettemagasin til 20xx-pipetter
(2) Pipettemagasin til 28xx-pipetter
(1)
(2)
