6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
296
6.1.2.4 Pipettemagasin til 28xx-pipetter
6

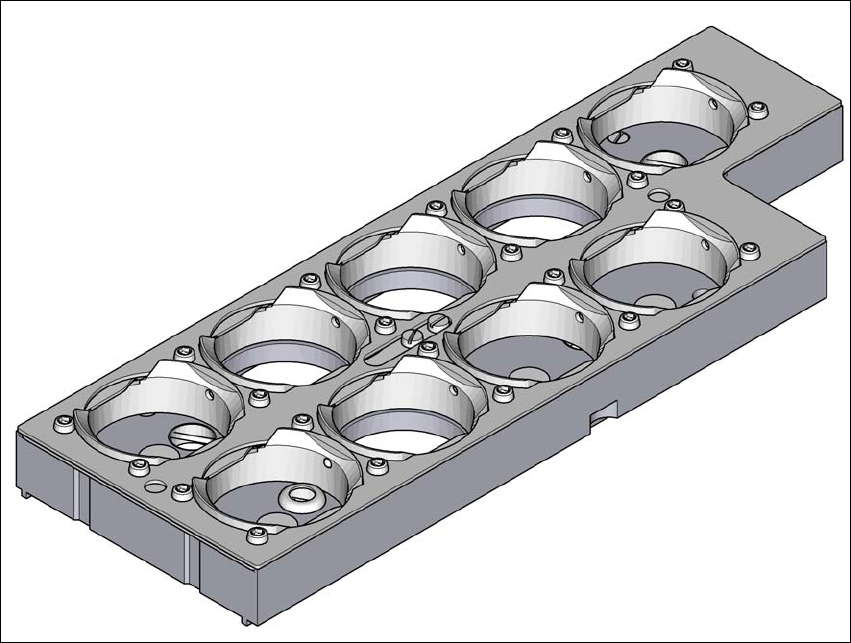

Fig. 6.1 - 9 Pipettemagasin til 28xx-pipetter
(1) 5 garager til 28xx-pipetter med en maksimal pipettelængde på 12,5 mm
(garagenumre 1, 5, 6, 8 og 9)
(2) 4 garager til 28xx-pipetter med en maksimal pipettelængde på 16,5 mm
(garagenumre 2, 3, 4 og 7)
(3) Pasmærker (kun synlig, når låseplade er åben)
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
297
6.1.2.5 Tekniske data
6
6
Pipetteveksler til SIPLACE MultiStar CPP
Antal magasiner
*a*b
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
6
4
Maks. antal pipettegarager
SIPLACE X2 S/X3 S/X4 S 6
SIPLACE X4i S 6
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S 6
6
6
SIPLACE X4i S 6
80 stk. 20xx-pipettegarager
1 magasin med 9 stk. 28xx-pipettegarager
60 stk. 20xx-pipettegarager
1 magasin med 9 stk. 28xx-pipettegarager
Tilvalg: Pipetteveksler "anden række" 4 magasiner med 80 stk. Pipettegarager
Pipettetyper 40xx, 11xx, 12xx
20xx, 28xx
*)a Alle magasiner ved pipetteskifteren skal altid være omstillet.
*)b Ved MTC/WPC med indskrænkninger ved placeringssted 2
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
298
6.1.2.6 Konfigurationseksempel CPP til SIPLACE X4i S
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til CPP-hovedet
(pos. 1 i fig. 6.1 - 10
, side 298).
6

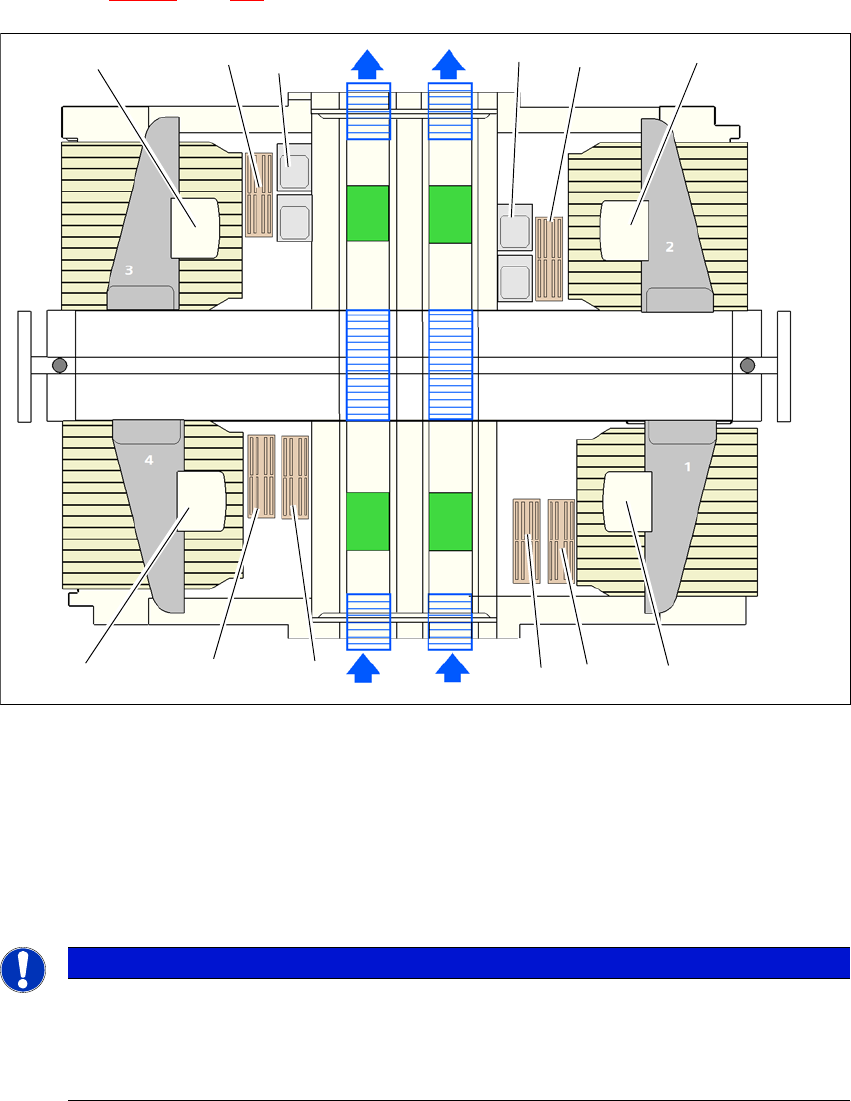

Fig. 6.1 - 10 Pipettevekslerens position til SIPLACE MultiStar CPP- konfiguratioseksempel SIPLACE X4i S
6
6
(1) Pipetteveksler
(2) SIPLACE MultiStar CPP
(3) Stationære kameraer
(4) Pipetteveksler anden række (som option)
BEMÆRK
Standser bestykningsautomaten ved manglende magasiner
Sikkerhedskredsen stopper bestykningsautomaten, hvis magasiner mangler eller sidder
forkert.
Tildel alle magasinpladser.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
