Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
299
6.1.2.7 Konfigurationseksempel CPP til SIPLACE X4 S
Ved placeringsstederne 1, 2, 3 og 4 kan der installeres hver en pipetteveksler til CPP-hovedet
(pos. 1 i fig. 6.1 - 11
, side 299).
6

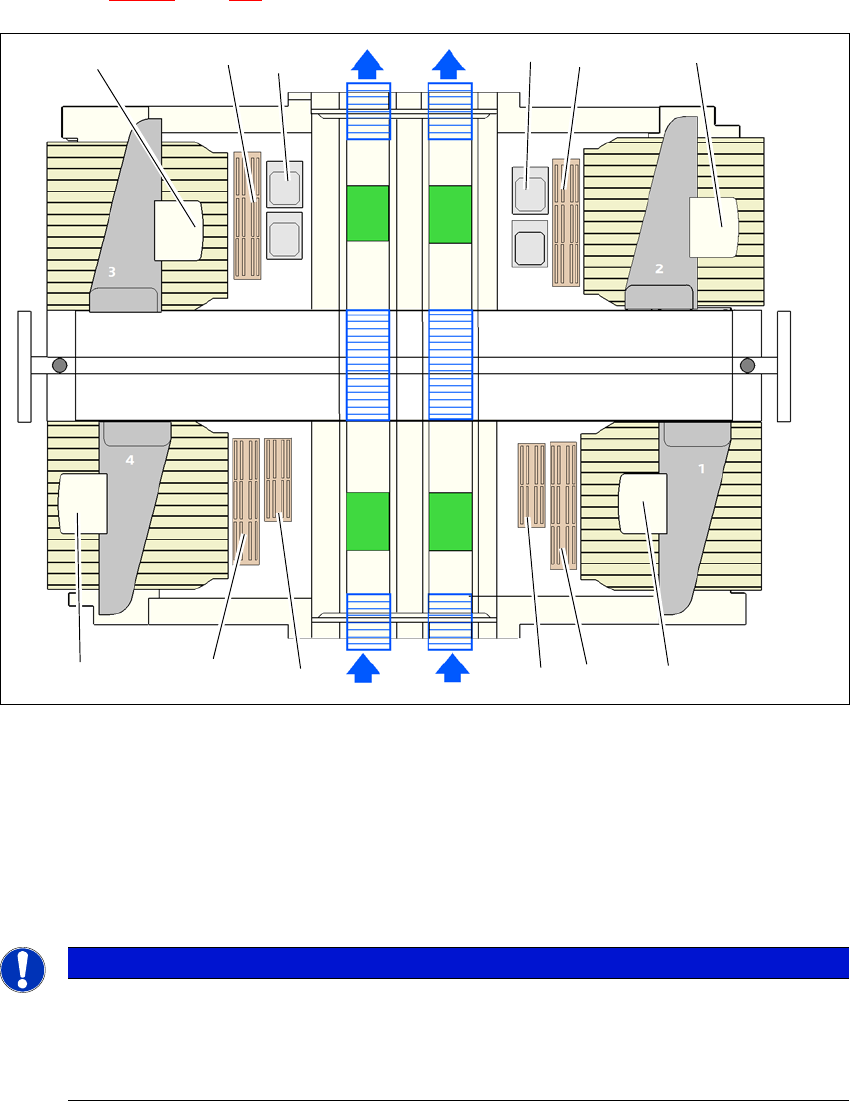

Fig. 6.1 - 11 Pipettevekslerens position til SIPLACE MultiStar CPP- konfiguratioseksempel SIPLACE X4 S
6
6
(1) Pipetteveksler
(2) SIPLACE MultiStar CPP
(3) Stationære kameraer
(4) Pipetteveksler anden række (som option)
BEMÆRK
Standser bestykningsautomaten ved manglende magasiner
Sikkerhedskredsen stopper bestykningsautomaten, hvis magasiner mangler eller sidder
forkert.
Tildel alle magasinpladser.
(2)(1)
(1)
(2)
(1)
(2) (2)
(3)
(3)
(1)
(4)
(4)
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
300
6.1.2.8 Pipetteveksler "anden række" til SIPLACE MultiStar CPP
Optionen "pipetteveksler anden række" giver mulighed for et ekstra pipettevekslerrække for
SIPLACE MultiStar CPP.
Eftermonteringspakken indeholder ud over pipetteveksleren et monteringssæt.
6.1.3 Montage pipetteveksler C&P20 P / C&P20 P2 / CPP
Pipettevekslerne er fastgjort ved komponentvogn-indtræksanordningen.
Indstil pipetteveksleren således, at den skrå side viser hen imod komponentvogn-indtræk-
ningsanordningen.
6
6.1.3.1 Betjeningsanvisninger
Fyld et magasin første gang med en bestemt pipettetype, og mærk det med en etiket.
6
Åben låsepladen, og stik pipetterne ind i pipettegaragerne.
Luk låsepladen, så pipetterne ikke kan falde ud af magasinerne.
6
6
Programmeringen af pipetteveksleren er beskrevet i driftsvejledningen til SIPLACE Pro.
ADVARSEL
Fare for hovedcrash ved blandingskonfigurationer!
Fare for hovedcrash ved blandingskonfigurationer!
Til hvert enkelt bestykningshoved må kun installeres den tilhørende pipetteveksler
med pipettemagasinerne til det respektive bestykningshoved.
BEMÆRK
6
Fyld magasinerne op uden for bestykningsautomaten, og skift altid kun hele maga-
siner.
VÆR FORSIGTIG
Opfyldning af magasinerne!
Fyld kun magasiner, hvis alle pipetter, som befinder sig ved Collect&Place-hovedet,
er blevet lagt tilbage i deres magasiner.
BEMÆRK
Klemmefare!
Når komponenter falder op på magasiner, er der klemmefare i låsepladen.
Undgå, at komponenter falder ned på magasinerne.
Rengør derfor magasinerne og de frie placeringssteder med regelmæssige mellem-
rum.
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
301
6.1.3.2 Skift af magasin
Tryk armen ned (pos. 1 på fig. 6.1 - 12, side 302) for at løsne magasinet fra trykknapkuglerne
(pos. 5 på fig. 6.1 - 12
, side 302). Løft magasinet ud af holderen.
6
ADVARSEL
Fare for hovedcrash ved udstående greb!
En arm, der rager ud over magasinet (pos. 1 i Fig 6.1 - 12
) kan føre til bestykningshoved-
crash.
Kontrollér, at grebene ikke rager ud over magasinerne.
