6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
302
6

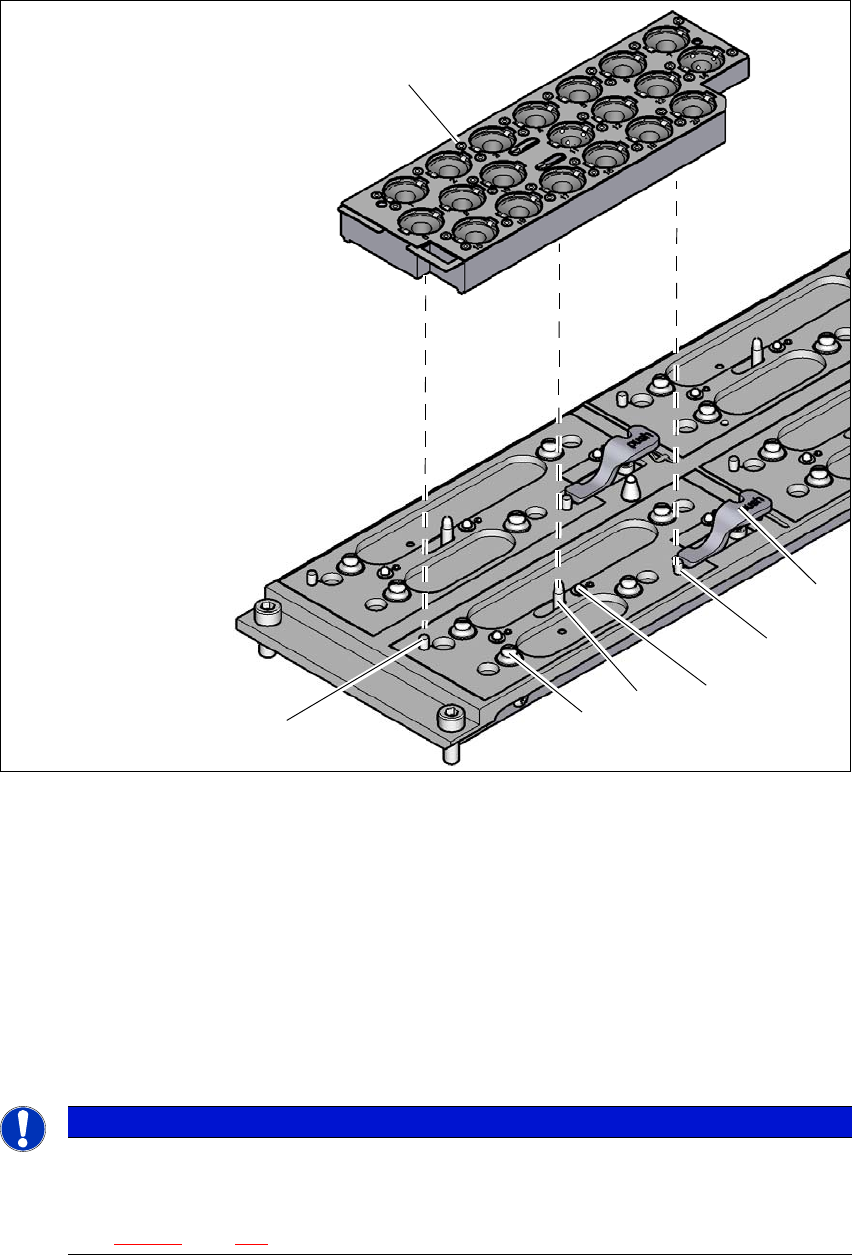

Fig. 6.1 - 12 Pipetteveksler til C&P/CPP - skift magasin
(1) Arm til løft af magasinet
(2) Cylinderstift, er i indgreb i magasinets hul
(3) Fjedertap til udløsning af mikrokontakten
(4) Stift til skubbemekanisme, bevæger låsepladen
(5) Trykknapfkugle
(6) Cylinderstift, er i indgreb i magasinets langhul
(7) Låseplade i stilling "Magasin låst"
6
BEMÆRK
6
Forskyd låsepladen i position "Magasin låst".
Justér magasinet sådan - inden magasinet sættes - at passtiftene (pos. 2 og 6 i fig.
6.1 - 12
, side 302) kan glide ind i pinolhullet og langhullet.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
303
Sæt magasinet på trykknapkuglerne (pos. 5 på fig. 6.1 - 12, side 302).
Tryk magasinet jævnt ned, så trykknapkuglerne falder jævnt ind i alle trykknapper.
6.1.3.3 Positionsregistrering
Hvert magasin af pipetteveksleren har to pasmærker til bestemmelse af positionen.
6

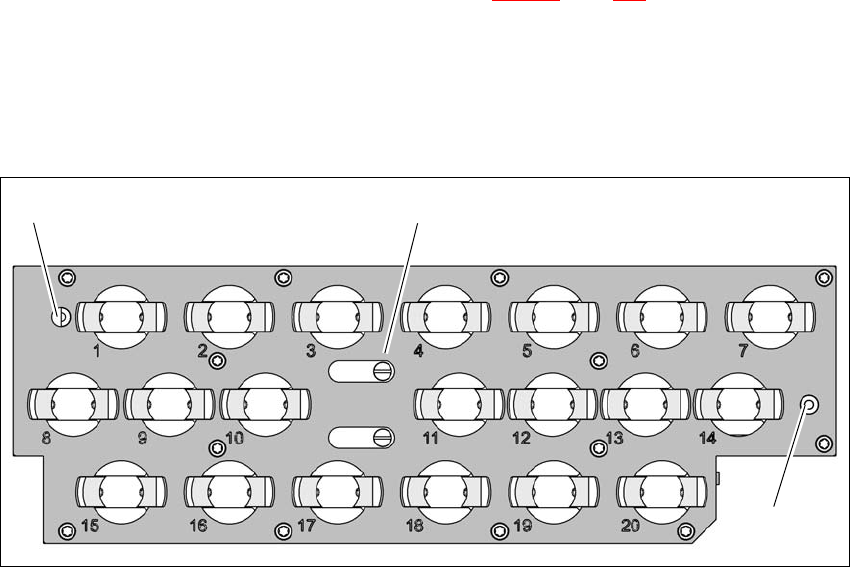

Fig. 6.1 - 13 Pipettemagasin - garagenummerering, mærker til bestemmelse af positionen og vinkelstillingen
(1) Låseplade i stilling "Magasin åbent"
(2) Pasmærke til bestemmelse af positionen
(1)
(2)
(2)
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
304
6.1.4 Pipetteveksler til SIPLACE TwinStar
Artikel-nr. 03005191-xx Magasin til 2 pipetter
Artikel-nr. 03001807-xx Magasin til 1 pipette
6

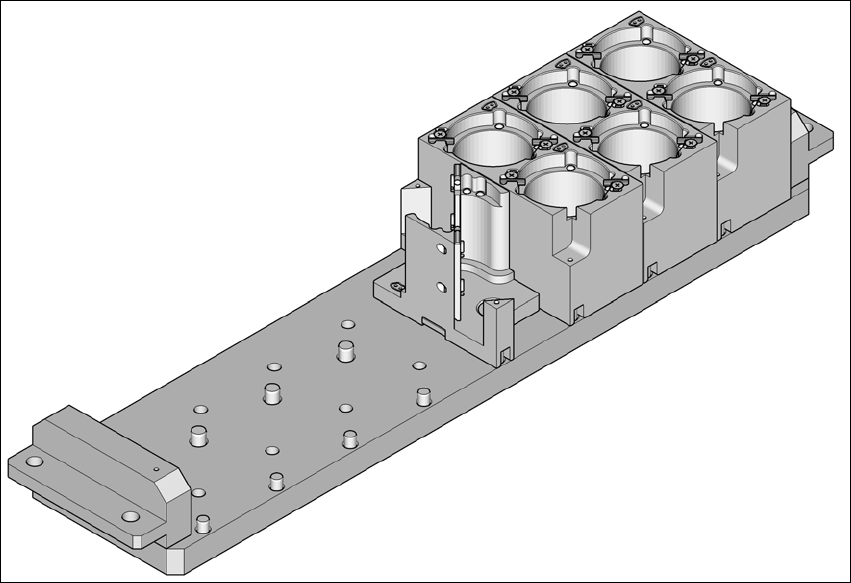

Fig. 6.1 - 14 Pipetteveksler til SIPLACE TwinStar
6.1.4.1 Beskrivelse
Pipetteveksleren kan optage op til 12 pipettemagasiner. Der findes to magasintyper: Standardma-
gasiner og magasiner til specialpipetter eller gribere. Magasinerne sidder på en fælles holder. De
er centreret med to cylinderstifter og fastgjort med to skruer med nedsænket hoved.
