Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler 305 6.1.4.2 T ekniske dat a 6 Pipetteveksler ti l SIPLACE T winSt ar Antal maga siner Placeringss…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
304
6.1.4 Pipetteveksler til SIPLACE TwinStar
Artikel-nr. 03005191-xx Magasin til 2 pipetter
Artikel-nr. 03001807-xx Magasin til 1 pipette
6
Fig. 6.1 - 14 Pipetteveksler til SIPLACE TwinStar
6.1.4.1 Beskrivelse
Pipetteveksleren kan optage op til 12 pipettemagasiner. Der findes to magasintyper: Standardma-
gasiner og magasiner til specialpipetter eller gribere. Magasinerne sidder på en fælles holder. De
er centreret med to cylinderstifter og fastgjort med to skruer med nedsænket hoved.
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.1 Pipetteveksler
305
6.1.4.2 Tekniske data
6
Pipetteveksler til SIPLACE TwinStar
Antal magasiner
Placeringssteder 1 og 3 6
Placeringssteder 2 og 4 6
maks. 12 magasiner til maks. 24 pipettegarager
maks. 10 magasiner til maks. 20 pipettegarager
Antal pipettegarager kan frit konfigureres
Standardkonfiguration 3 magasiner med hver to pipettegarager
1 magasin med en pipettegarage
Pipettetyper 4xx med adapter
5xx, (standard)
9xx med adapter
Specialpipette, griber
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.1 Pipetteveksler Fra softwareversion 713.0 Udgave 11/2019 DK
306
6.1.4.3 Konfigurationseksempel TwinStar til SIPLACE X4 S
Ved følgende placeringssteder kan der installeres en pipetteveksler til TwinStar.
Pipetteveksler ved placeringssted 1, 3 og 4: 12 magasiner
Pipetteveksler ved placeringssted 2: 10 magasiner
Dette giver en samlet kapacitet på 2 pipettevekslere med 22 magasiner og i alt 44 pipettegarager.
6

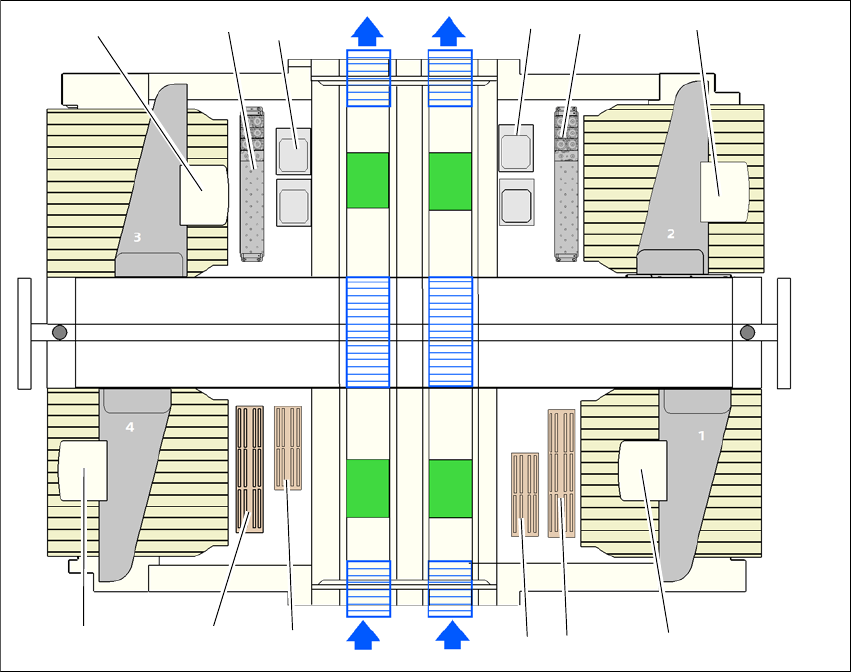

Fig. 6.1 - 15 Pipettevekslerens position til TwinStar - konfiguratioseksempel SIPLACE X4 S
(1) Pipetteveksler TwinStar
(2) TwinStar
(3) Stationære kameraer
(4) SIPLACE Multistar CPP
(5) Pipetteveksler SIPLACE Multistar CPP
(6) Pipetteveksler anden række SIPLACE Multistar CPP (ekstraudstyr)
(4)
(5)
(5)
(4)
(1)
(2) (2)
(3)
(3)
(1)
(6)
(6)
