6 Stationsudvidelser Betjeningsvejledning SIPLACE X- serie S 6.4 Matrix Tray Changer Fra softw areversion 713.0 Udgave 11/2019 DK 316 6.4.5 Dimensioner af SIPLACE X2 S / X3 S / X4 S bestyknings automaten med MTC 6 Fig. 6…
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.4 Matrix Tray Changer
315
6.4.4.2 Betjeningselementer
6

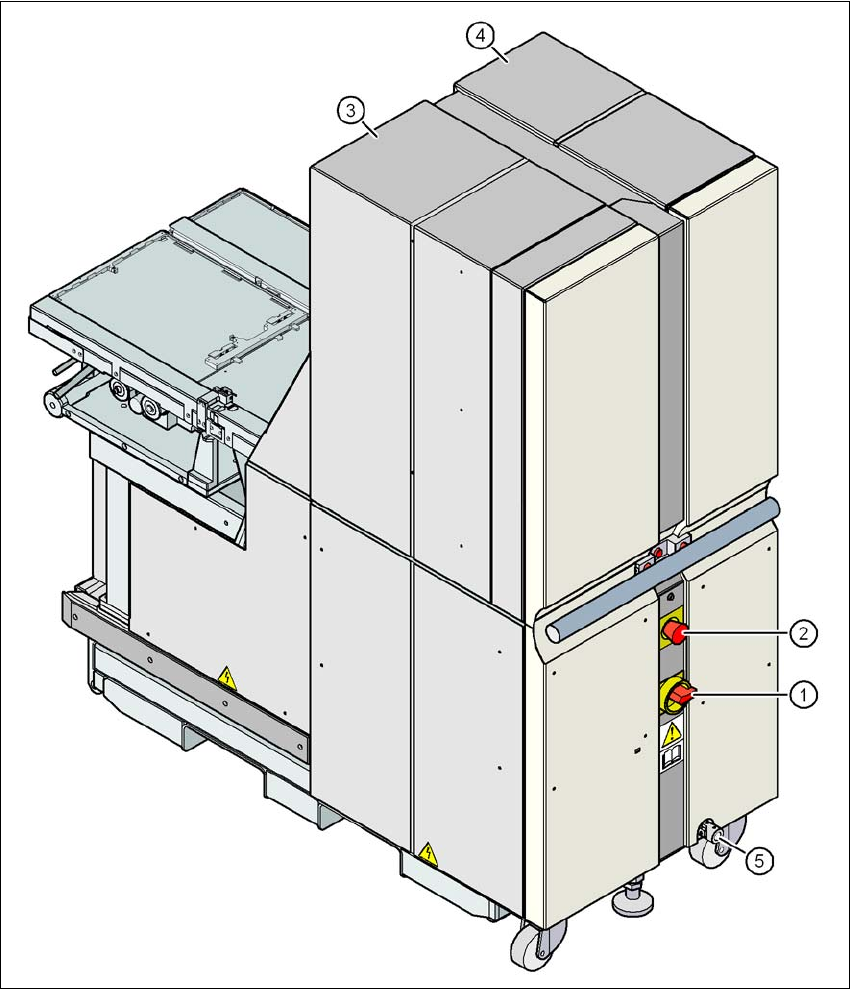

Fig. 6.4 - 2 Matrix Tray Changer, set bagfra
(1) Hovedafbryder
(2) NØDSTOP-knap
(3) Tårn 1 til optagelse af maks. 30 flademagasinholdere (op til 60 JEDEC-Trays)
(4) Tårn 2 til optagelse af maks. 40 flademagasinholdere (op til 40 JEDEC-Trays)
(5) Ansatspunkt for håndsvinget til højdejustering af Matrix Tray Changer
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.4 Matrix Tray Changer Fra softwareversion 713.0 Udgave 11/2019 DK
316
6.4.5 Dimensioner af SIPLACE X2 S / X3 S / X4 S bestykningsautomaten med MTC
6
Fig. 6.4 - 3 Dimensioner af SIPLACE X2 S / X3 S / X4 S bestykningsautomaten med Matrix Tray Changer i millimeter
BEMÆRK 6
På placeringssted 2 kan der i stedet for en komponentvogn tilkobles en Matrix Tray Changer.
MTC'ens rangeringsradius R ved SIPLACE X2 S / X3 S / X4 S bestykningsautomaten er:
6
Rangeringsradius R placeringssted 2 750 mm
Afstand L1: Maskinmidte til yderkant MTC 1938 mm
Afstand L2: Maskinmidte til væg 2688 mm
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.5 Waffle-pack-veksler (WPC5/WPC6)
317
6.5 Waffle-pack-veksler (WPC5/WPC6)
6.5.1 Beskrivelse
Waffle-pack-veksleren tilvejebringer komponenter i flademagasiner, så unødig tidstab undgås ved
lagring og automatisk skift af flademagasinerne. Derudover øger en individuel programmerbar ad-
gang til op til 28 flademagasiner udbudet af tilgængelige komponenter.
Waffle-pack-veksleren har et integreret chassis og kan nemt flyttes til andre placeringssteder. Den
udleveres med den printplade-transporthøjden, der er realiseret til bestykningsautomaterne, men
kan med få håndevendinger tilpasses printplade-transporthøjderne på 900, 930 og 950 mm. På
det resterende placeringssted skal det faste komponentbord være omstillet.
