6.5 Waffle-pack-veksler (WPC5/WPC6)
6.5.1 Beskrivelse
Waffle-pack-veksleren tilvejebringer komponenter i flademagasiner, så unødig tidstab undgås ved
lagring og automatisk skift af flademagasinerne. Derudover øger en individuel programmerbar ad-
gang til op til 28 flademagasiner udbudet af tilgængelige komponenter.
Waffle-pack-veksleren har et integreret chassis og kan nemt flyttes til andre placeringssteder. Den
udleveres med den printplade-transporthøjden, der er realiseret til bestykningsautomaterne, men
kan med få håndevendinger tilpasses printplade-transporthøjderne på 900, 930 og 950 mm. På
det resterende placeringssted skal det faste komponentbord være omstillet.
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.5 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion 713.0 Udgave 11/2019 DK
318
6.5.2 Oversigt
Funktionaliteten og de tekniske data for WPC5 er tilnærmelsesvis de samme som for WPC6.
WPC6 er derudover forsynet med non-stop-modulet.
Artikel-nr. 00119827-xx WPC5
Artikel-nr. 00119828-xx WPC6
6

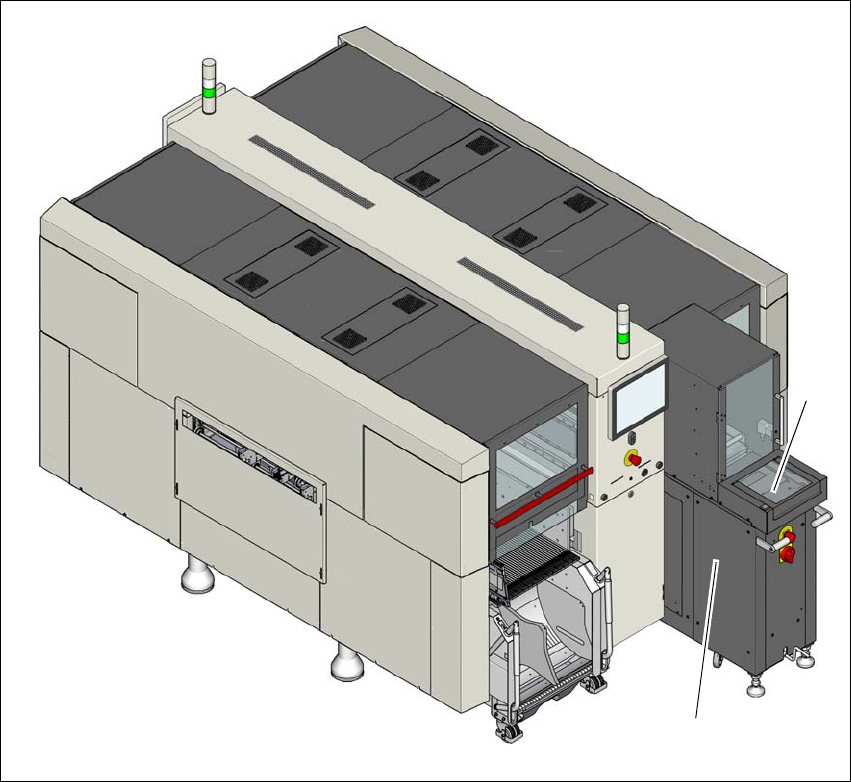

Fig. 6.5 - 1 WPC6 ved SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) Non-stop-modul (kun WPC6)
(1)
(2)
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.5 Waffle-pack-veksler (WPC5/WPC6)
319
6.5.3 Sikkerhedsforskrifter
6
6
6.5.4 Betjeningsanvisninger
6
6.5.4.1 Betjening, vedligeholdelse, service
En udførlig dokumentation om betjening, vedligeholdelse og service af waffle-pack-veksleren fin-
des i håndbøgerne, der følger med waffle-pack-veksleren.
ADVARSEL
Fare for kvæstelser!
Når bestykningsautomaten er i gang, er der fare for kvæstelser ved waffle-pack-veksle-
ren.
Grib aldrig ind i spalten mellem waffle-pack-veksleren og bestykningsautomatens
stander, mens bestykningsautomaten kører.
ADVARSEL
Forudsætning for driften: Påkobling af waffle-pack-veksleren til bestykningsautomaten!
Det er principielt forbudt at arbejde med waffle-pack-veksleren, når den ikke er koblet til
bestykningsautomaten.
Tilslut waffle-pack-vekslerens styrekabel til tilslutningsdåsen hhv. træk den af, hvis
waffle-pack-veksleren er tilkoblet automaten.
Tilslut kun strømforsyningskablet til den eksterne strømforsyning hhv. træk den af,
hvis waffle-pack-veksleren er tilkoblet automaten.
BEMÆRK
Overhold tilkoblingsrækkefølge
Hvis der er bygget to waffle-pack-vekslere på en bestykningsautomat, skal tilkoblings-
rækkefølgen overholdes.I modsat fald kan der opstå fejl (f.eks. CAN-switch-error).
Tænd altid waffle-pack-veksleren inden SIPLACE bestykningsautomaten.
I tilfælde af fejl skal waffle-pack-veksleren og SIPLACE bestykningsautomaten sluk-
kes og genstartes i den korrekte rækkefølge. Overhold de nødvendige ventetider.
