Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser Fra softwareversion 713.0 Udgave 11/2019 DK 6. 5 Waffle-pack-veksler (WPC5/WPC6) 323 6.5.8 Mål med WPC5/WPC6 6 Fig. 6.5 - 3 WPC5/WPC6' dimensioner ved SIPL…
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.5 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion 713.0 Udgave 11/2019 DK
322
6.5.6 Rangeringsradier for WPC5/WPC6
6

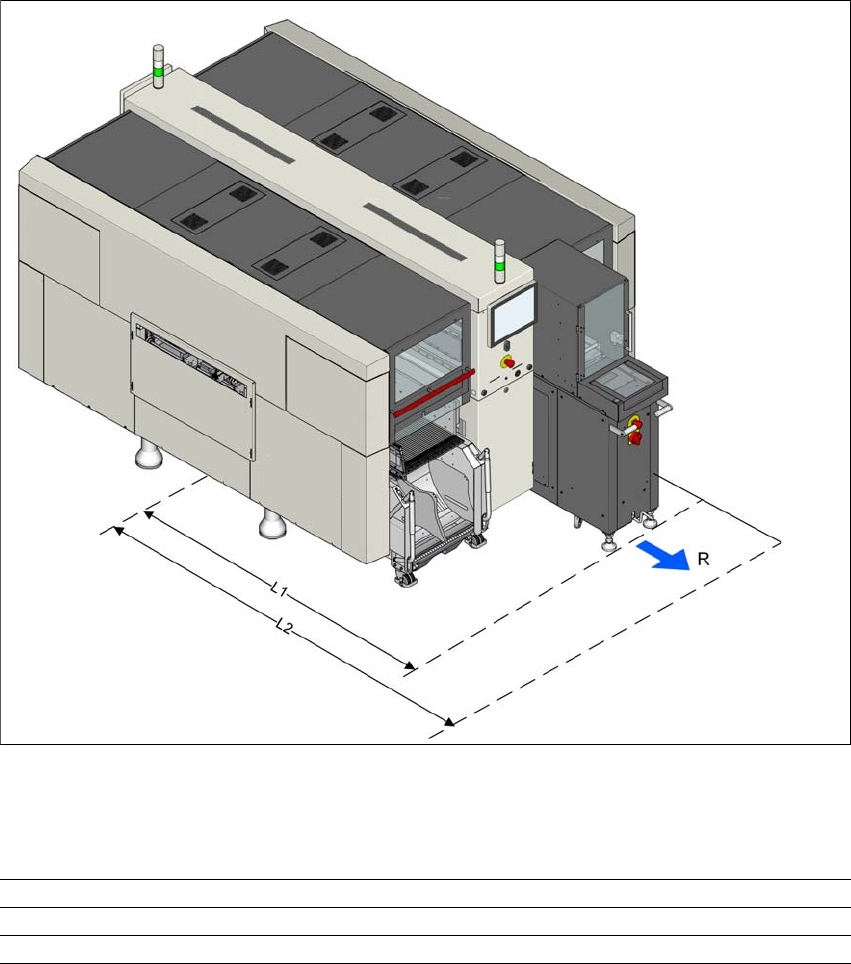

Fig. 6.5 - 2 WPC5/WPC6' rangeringsradius ved SIPLACE X-serie S
Rangeringsradius R på WPC5/WPC6 er:
6
6.5.7 Installationsanvisninger til WPC5/WPC6
WPC5/WPC6 kan kobles til placeringssted 2.
Rangeringsradius R 750 mm
Afstand L1: Maskinmidte til yderkant WPC (greb) 2100 mm
Afstand L2: Maskinmidte til væg 2850 mm
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.5 Waffle-pack-veksler (WPC5/WPC6)
323
6.5.8 Mål med WPC5/WPC6
6
Fig. 6.5 - 3 WPC5/WPC6' dimensioner ved SIPLACE X-serie S
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.5 Waffle-pack-veksler (WPC5/WPC6) Fra softwareversion 713.0 Udgave 11/2019 DK
324
6.5.9 Betjeningselementer
6
Fig. 6.5 - 4 WPC - betjeningselementer
(1) NØDSTOP-knap
(2) Hovedafbryder
(3) Håndsving til løftning eller sænkning af chassiset
(4) Beskyttelsesluge
(5) Magasinlager
(6) Non-stop-modul (kun WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
