Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.11 Support pin
337
6.11 Support pin
Artikel-nr. 00119680-xx Support pin
Brede printplader har tendens til at fjedre igennem under bestykningen, hvilket kan medføre, at
komponenterne evt. ikke mere kan bestykkes med den ønskede nøjagtighed. Også meget bøjede
printplader påvirker bestykningsnøjagtigheden. Dette problem imødegås nemt ved at placere
support pins på løftebordet.
6

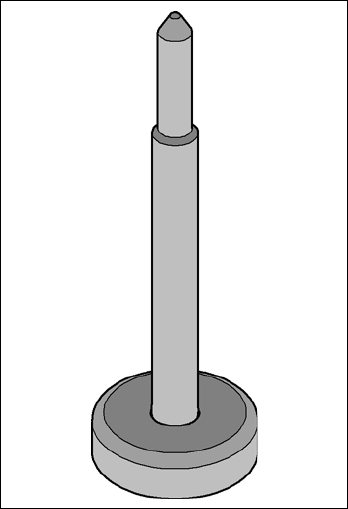

Fig. 6.11 - 1 Support pin
6 Stationsudvidelser Betjeningsvejledning SIPLACE X-serie S
6.12 Smart Pin Support Fra softwareversion 713.0 Udgave 11/2019 DK
338
6.12 Smart Pin Support
Artikel-nr. 00119999-xx Smart Pin Support, X3 S
Artikel-nr. 00119993-xx Smart Pin Support, X4 S
Artikel-nr. 00119994-xx Smart Pin Support, X4i S
Brede printplader har tendens til at fjedre igennem under bestykningen, hvilket kan medføre, at
komponenterne evt. ikke mere kan bestykkes med den ønskede nøjagtighed. Også meget bøjede
printplader påvirker bestykningsnøjagtigheden. Dette problem imødegås nemt ved at placere
support pins på løftebordet. Ved hjælp af funktionen Smart Pin Support stilles support pins auto-
matisk på løftebordet. Hertil benyttes en griberenhed, der henter support pins fra specielle maga-
siner og stiller dem på de forhåndsangivne positioner.
6

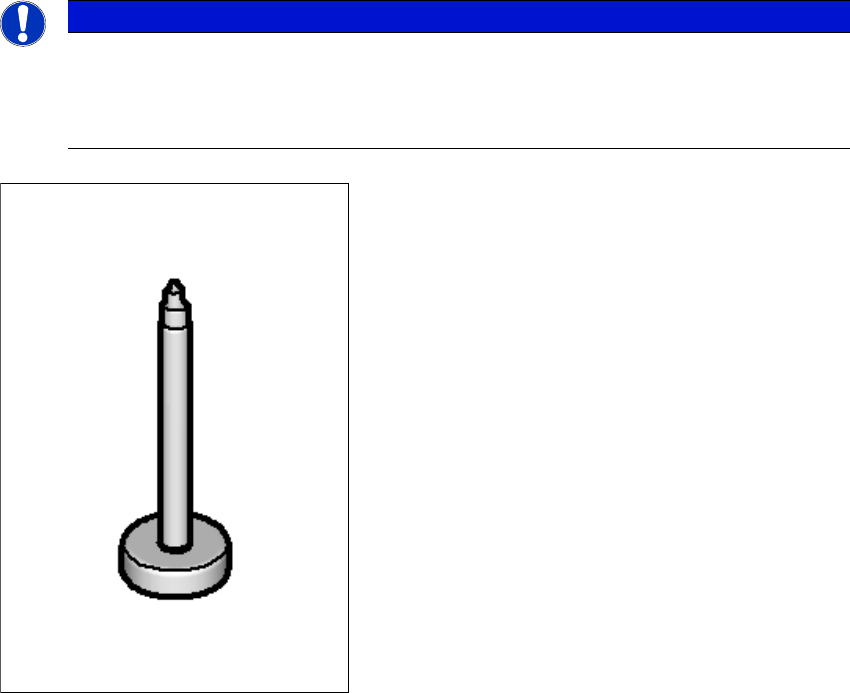

Fig. 6.12 - 1 Support pin
BEMÆRK
Reduktion af bevægelsesområdet
ValgetSmart Pin Support kan konfigureres for SIPLACE X3 S / X4 S bestykningsauto-
mater. Via valget Smart Pin Support reduceres bevægelsesområdet af portal 1 og 3 i
begge bestykningsområder med hver 36 mm.
Betjeningsvejledning SIPLACE X-serie S 6 Stationsudvidelser
Fra softwareversion 713.0 Udgave 11/2019 DK 6.12 Smart Pin Support
339
6
Fig. 6.12 - 2 Griberenhed til Smart Pin Support
Griberenheden er monteret på portalen. Denne griberenhed henter support pins fra de dertil ind-
rettede magasiner og positionerer disse på løftebordet. Positionerne for support pins i bestyk-
ningsautomaten fastlægges i printplade-editor af SIPLACE Pro for hver printpladeside.
Til forskellige maskinkonfigurationer kan vælges mellem to forskellige magasiner til automatisk
skift af maks. 10 support pins. Disse magasiner er fastgjort til en magasinholder og monteres på
komp.-vogn-indtræksanordningen.
– Smart Pin Support - Magasintype Q10 [Artikel-nr. 00119997-xx]
– Smart Pin Support - Magasintype W5 [artikel-nr. 00119998-xx]
BEMÆRK
Udførlig beskrivelse fremgår af "Betjeningsvejledningen Smart Pin Support", tysk+en-
gelsk [art.nr. 00197001-xx].
