Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.1 Sikkerhedsforskrifter
37
2.1.5 Sikkerhedsforskrifter for permamagneter
Til lineære motorer for X- og Y-aksen anvendes stærke permamagneter.
2
2
2
FARE
Livsfare på grund af kraftige permamagnetfelter i bestykningsautomaten!
Ved åbnede beskyttelseshætter inden i bestykningsautomaten er der livsfare for perso-
ner med passive eller aktive implantater såsom
– pacemakere
– defibrillatorer
– insulinpumper osv.
Udsatte personer skal holde afstand til bestykningsautomaten.
ADVARSEL
Fare for at komme i klemme!
Personer med passive, metalliske implantater (f.eks. plader, skruer osv.) kan komme i
klemme.
Hold hænderne væk fra bestykningsautomaten, og bøj dig ikke ind over den, når be-
skyttelseskapperne er åbne.
Hold metalliske genstande væk fra det farlige område.
VÆR FORSIGTIG
Datatab pga. stærke permanentmagnetfelter!
De stærke magnetfelter er farlige, da de ødelægger data på databærere eller checkkort.
Hold databærere og hævekort væk fra bestykningsautomaten.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.1 Sikkerhedsforskrifter Fra softwareversion 713.0 Udgave 11/2019 DK
38

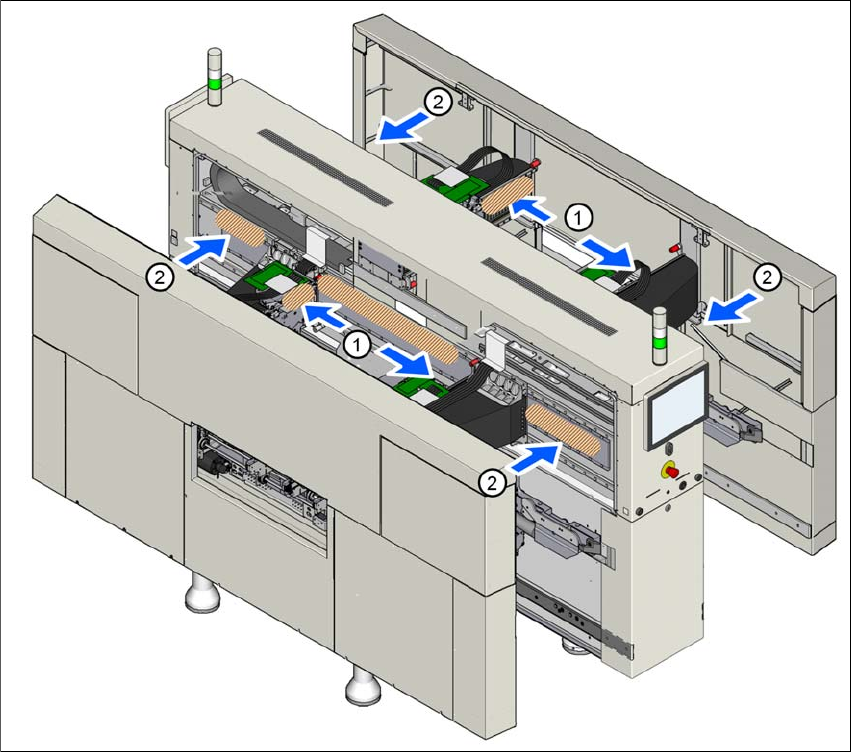

Fig. 2.1 - 1 Placering af permanentmagneter til lineardrevene (eksempel SIPLACE X4i S)
(1) Permamagneter til X-linearmotorer
(2) Permamagneter til X-linearmotorer
Nedenstående anvisninger skal overholdes ved arbejde på permamagneterne:
Det er udtrykkeligt forbudt for personer med aktive implantater (f.eks. pacemakere) eller an-
dre ferromagnetiske proteser at arbejde på eller opholde sig i nærheden af disse maskiner.
Hold en sikker afstand til linearmotoren!
På grund af den kraftige magnetiske tiltrækningskraft er der visse sikkerhedsforanstaltninger,
der skal respekteres i umiddelbar nærhed af magnetbanen og den bevægelige primærdel.
Tunge eller brede genstande af stål eller jern må ikke bringes ind i magnetbanens område.
Da den magnetiske tiltrækningskraft ikke er synlig, er det nemt at komme til at undervurdere
dens påvirkning i nærheden af magnetbanen. Den magnetiske tiltrækningskraft kan sætte ind
pludseligt. I nærheden af ferromagnetiske genstande (af stål eller jern) af tilnærmelsesvis
samme størrelse som magnetbanen kan tiltrækningskraften tiltage til flere tusind Newton.
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.1 Sikkerhedsforskrifter
39
Bær altid passende arbejds- og beskyttelsestøj, når du håndterer magnetbanen (f.eks. hand-
sker, sko, osv.).
Det er forbeholdt SIPLACE-teknikere at udføre montagearbejde og øvrige opgaver i forbin-
delse med udskiftning af magnetbanen.
Hold altid minimum to kiler (cirka 10° - 15°) af massivt, ikke-magnetisk materiale (f.eks. alu-
minium) samt en ikke-magnetisk hammer (cirka 2 - 3 kg) klar til nødstilfælde. Disse redskaber
vil være påkrævede i nødsituationer til at løsne magnetiske vedhæftende dele på magnetba-
nen og frigøre eventuelt indeklemte lemmer (fingre, hånd, fod). Læg aldrig spolemodulet fra
en jernkernemotor direkte på magnetbanen.
Elektroniske apparater og måleinstrumenter kan beskadiges eller ødelægges af kraftige
magnetfelter. Læg aldrig enheder med magnetiske dele i nærheden af computere, skærme
eller magnetiske datamedier (f.eks. harddiske, kreditkort, audio- og videobånd, osv.).
Mellem de enkelte magnetbaner indbyrdes og mellem en magnetbane og andre magnetiske
flader skal der holdes en afstand på mindst 45 cm.
Magneterne skal bortskaffes fagmæssigt korrekt. En korrekt bortskaffelse omfatter en kom-
plet afmagnetisering af permamagneterne.
