Betjeningsvejledning SIPLACE X-serie S 2 Drifts sikkerhe d Fra softwareversion 713.0 Udgave 11/2019 DK 2.2 Advarselsskilte 49 Fig. 2.2 - 5 Advarselsskilte på bestykningsautomaten - de l 2 (eksempel SIPLACE X4 S med håndv…
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.2 Advarselsskilte Fra softwareversion 713.0 Udgave 11/2019 DK
48
2.2.4 Advarselsskilte på bestykningsautomaten (skiltning for Kina)

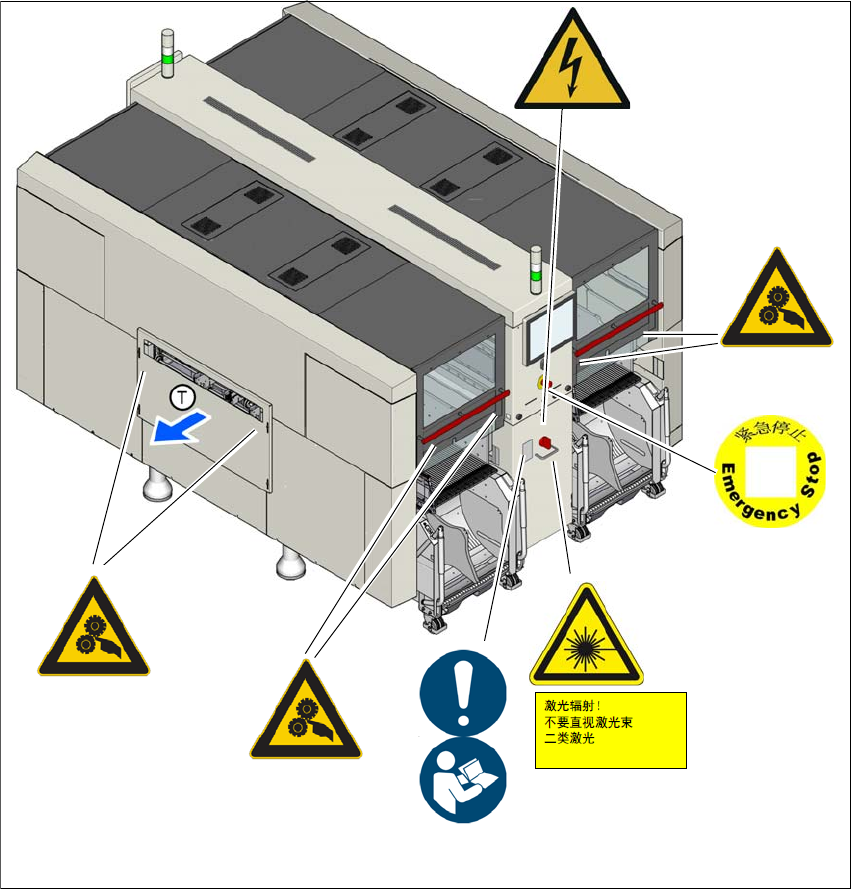

Fig. 2.2 - 4 Advarselsskilte på bestykningsautomaten - del 1 (eksempel SIPLACE X4 S) Skiltning for Kina
Pos. M 002, artikel-nr. 03155798-01
Pos. W 204-CN, artikel-nr.03149290-01
Pos. W 209-CN, artikel-nr. 03149080-01
Pos. W 012, artikel-nr.03155378-01
Pos. W 004-CN, artikel-nr.03155348-01
(1) Tekstskilt laser, artikel-nr.03155432-01
(T) Printplade-transportretning
W 204-CN
W 209-CN
M 002
W 204-CN
W 204-CN
W 004-CN
W 012
(1)
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.2 Advarselsskilte
49

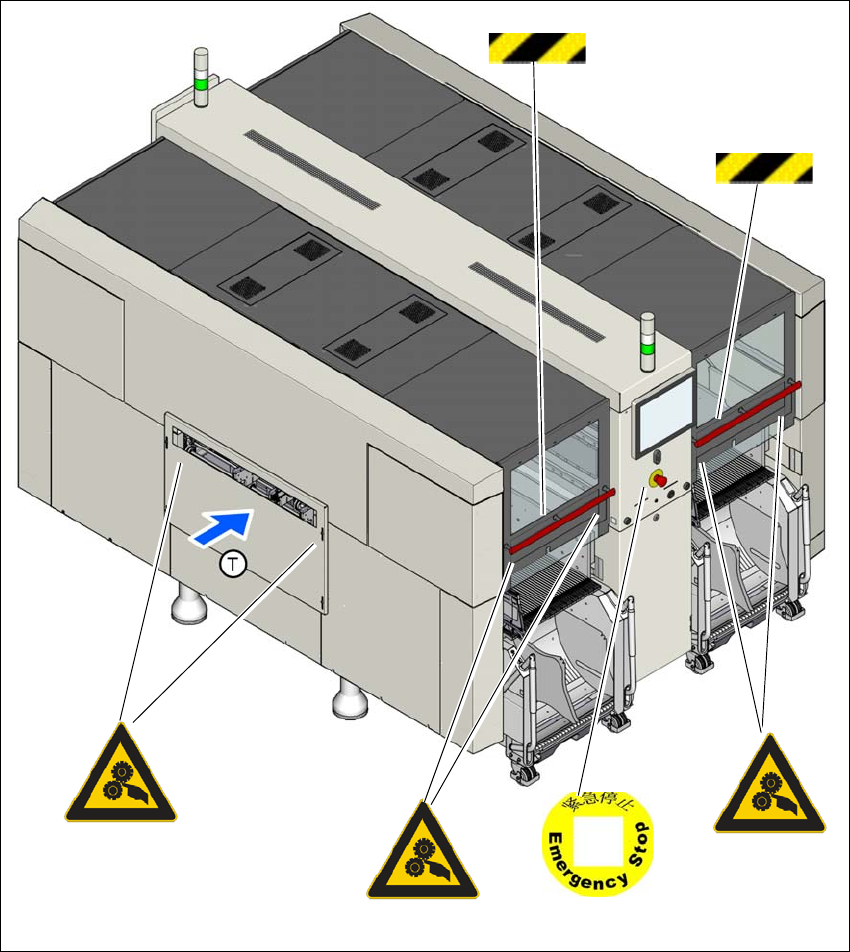

Fig. 2.2 - 5 Advarselsskilte på bestykningsautomaten - del 2 (eksempel SIPLACE X4 S med håndværn) Skiltning for
Kina
Pos. W 204-CN, artikel-nr.03149290-01
Pos. W 209-CN, artikel-nr.03149080 -01
(1) Advarselsstrimmel forneden på de fire beskyttelseskapper
(T) Printplade-transportretning
1
1
W 204-CN
W 204-CN
W 204-CN
W 209-CN
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.2 Advarselsskilte Fra softwareversion 713.0 Udgave 11/2019 DK
50
2.2.5 Advarselsskilte i bestykningsautomaten (skiltning for Kina)

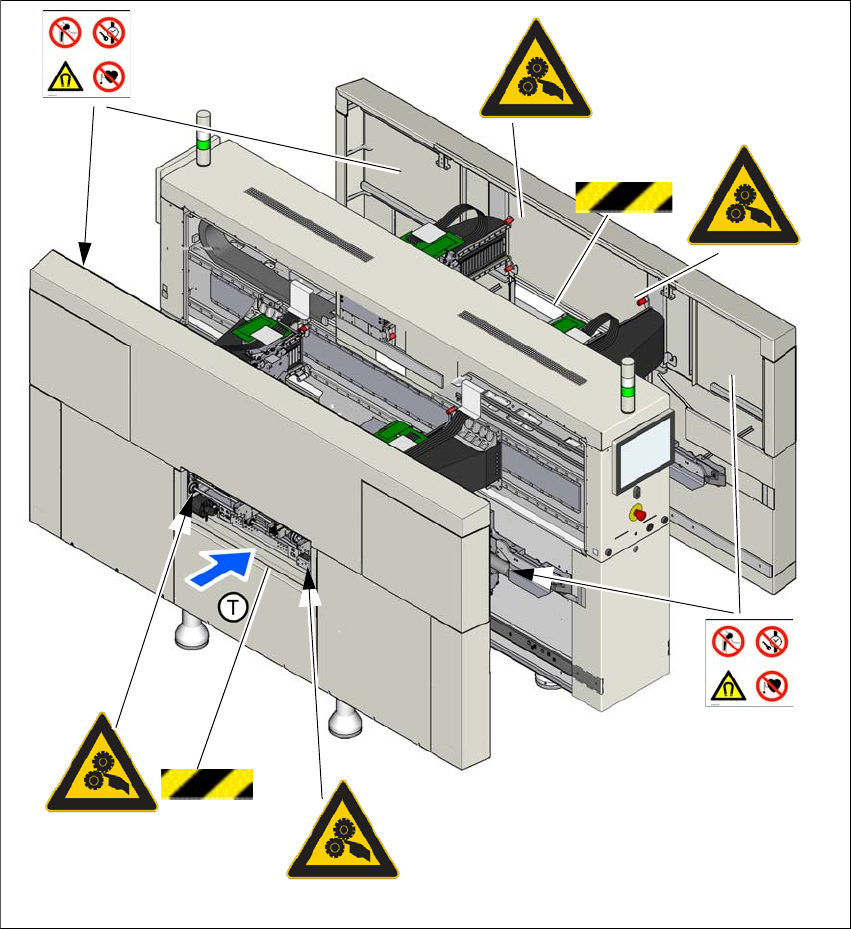

Fig. 2.2 - 6 Advarselsskilte i bestykningsautomaten (eksempel SIPLACE X4i S) Skiltning for Kina
Pos. W 204-CN, artikel-nr.03149290-01
Pos. W 006, artikel-nr. 03155812-01
(1) Advarselsstrimmel
(T) Transportretning
Advarselsmærkaterne er placeret indvendigt på metalbeklædningen.
1
1
W 006
W 006
W 204-CN
W 204-CN
W 204-CN
W 204-CN
