2 Drifts sikkerhe d Betjeningsvejledning SIPLACE X-serie S 2.6 Sikkerhedsanordninger Fra softwar eversio n 713.0 Udgave 11/2019 DK 78 2 2 Fig. 2.6 - 4 Håndværn - in dvendigt og udvendigt (1) Håndværn - set ud efra (2) Hå…
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.6 Sikkerhedsanordninger
77
2.6.2 Håndværn ved printpladetransport
Håndværnet ved printpladetransporten forhindrer, at der kan gribes ind i den kørende bestyk-
ningsautomat, hvis ikke der her er monteret en ind-/udføringsbåndforlængelse.
Hvis ikke der er monteret en ind-/udføringsbåndforlængelse ved indføringsbåndet, skal der på
dette sted være monteret et håndværn. Det betyder, at håndværnet skal være monteret ved ind-
føringsbåndet til den første bestykningsautomat af en linie og ved udgivelsesbåndet til den sidste
bestykningsautomat af en linje.Ved drift af en SIPLACE bestykningsautomat fra X-serien uden for
en linje og uden ind-/udføringsbåndforlængelse skal håndværnet være monteret ved denne be-
stykningsautomats indførings- og udføringsbånd.
2
Fig. 2.6 - 3 Håndværn på bestykningsautomat SIPLACE X4 S
(1) Håndværn
(1)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.6 Sikkerhedsanordninger Fra softwareversion 713.0 Udgave 11/2019 DK
78
2
2

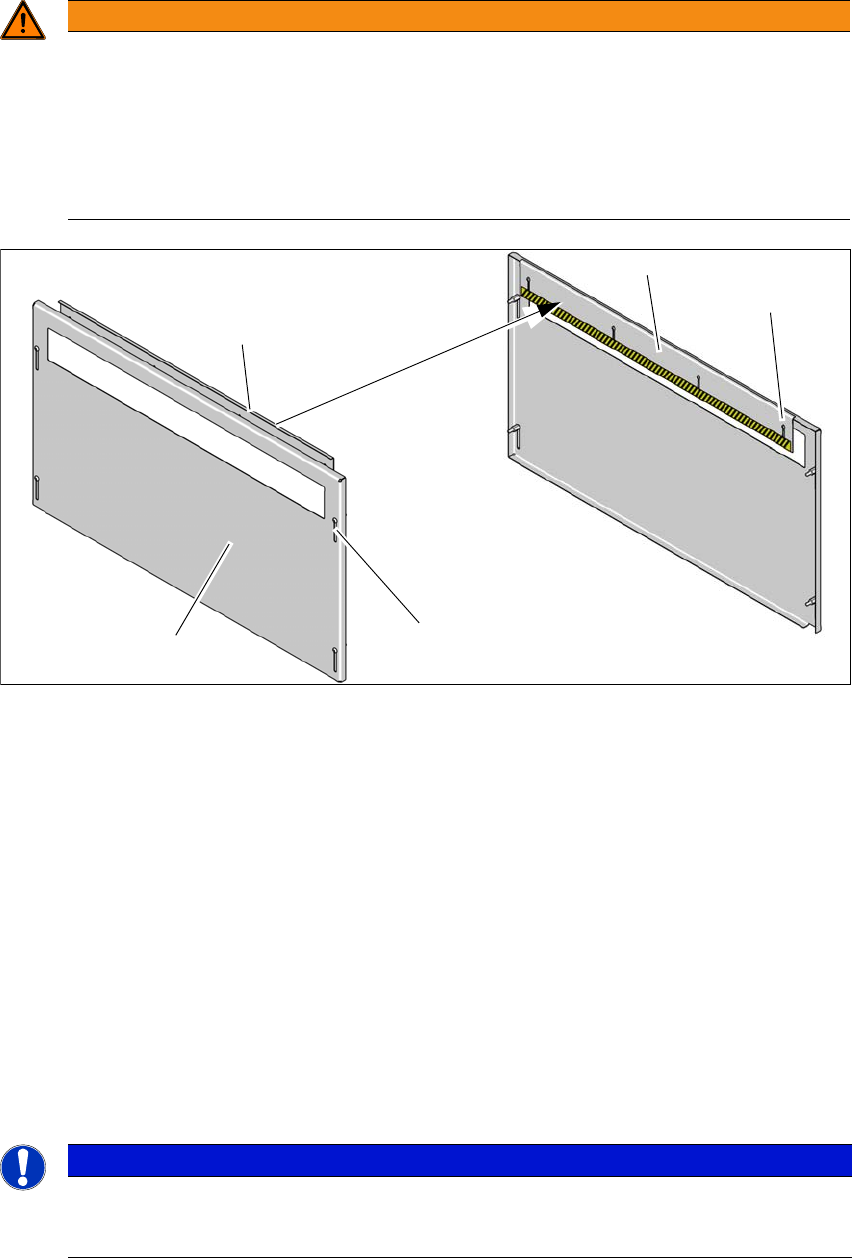

Fig. 2.6 - 4 Håndværn - indvendigt og udvendigt
(1) Håndværn - set udefra
(2) Håndværn - set indefra
(3) Aflange huller ved håndværnet til højdeindstilling - udvendigt
(4) Aflange huller ved håndværnet til højdeindstilling - indvendigt
Montér håndværnet (1) ved indføringsbåndet og udføringsbåndet.
Indstil ved hjælp af de aflange huller (3) højden ved den udvendige plade således, at det alt
efter produktet ikke er muligt at gribe ind i printpladetransporten nedefra.
Indstil ved hjælp af de aflange huller (4) højden ved den indvendige plade således, at det alt
efter produktet ikke er muligt at gribe ind i printpladetransporten oppefra.
Højden skal indstilles således, at printpladen med komponenterne kan transporteret sikkert
igennem.
2
ADVARSEL
Fare for at komme i klemme!
Et manglende håndværn kan medføre kvæstelser ved arme og hænder, når der gribes
ind i printpladetransporten.
En SIPLACE X-serie S bestykningsautomat uden ind-/udføringsbåndforlængel-
semå kun bruges med monteret håndværn ved ind- og udføringsbåndet.
Ejeren skal sikre, at håndværnet er monteret.
BEMÆRK
2
Bemærk i den forbindelse den maksimale højde på printpladen med den højeste
komponent.
(1)
(2)
(2)
(3)
(4)
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.6 Sikkerhedsanordninger
79
2.6.3 Kontakter og knapper på bestykningsautomaten
2.6.3.1 Kontakters og knappers placering på bestykningsautomaten
2

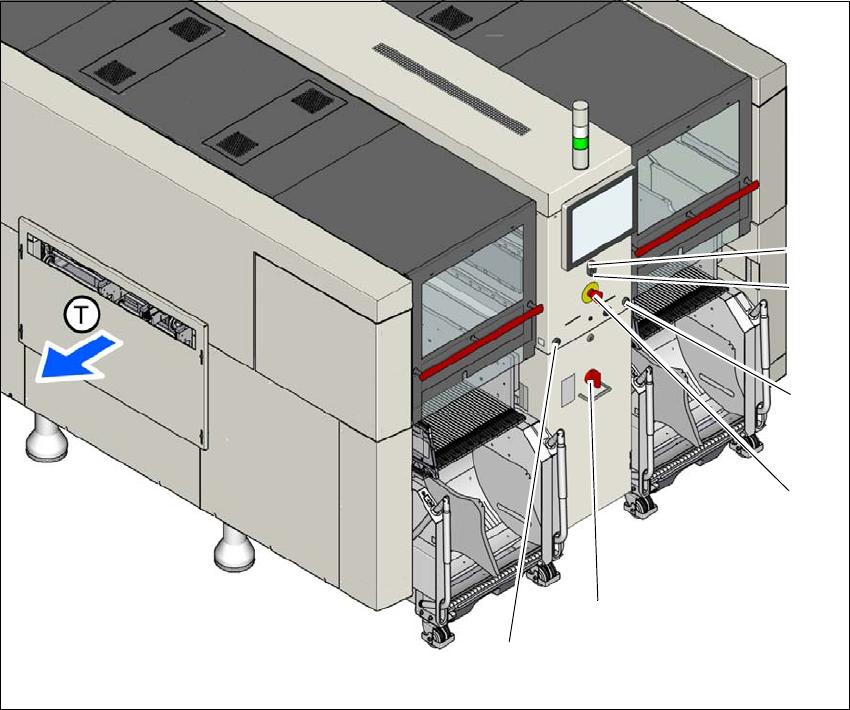

Fig. 2.6 - 5 Kontakters og knappers placering - PCB-udføringsside (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Starttast (hvid)
(2) Stopknap (sort)
(3) NØDSTOP-knap
(4) Hovedafbryder
(5) Knapper i forbindelse med til- og frakørsel af komponentvognen ved det pågældende place-
ringssted
(T) PCB-transportretning
(3)
(1)
(4)
(2)
(5)
(5)
