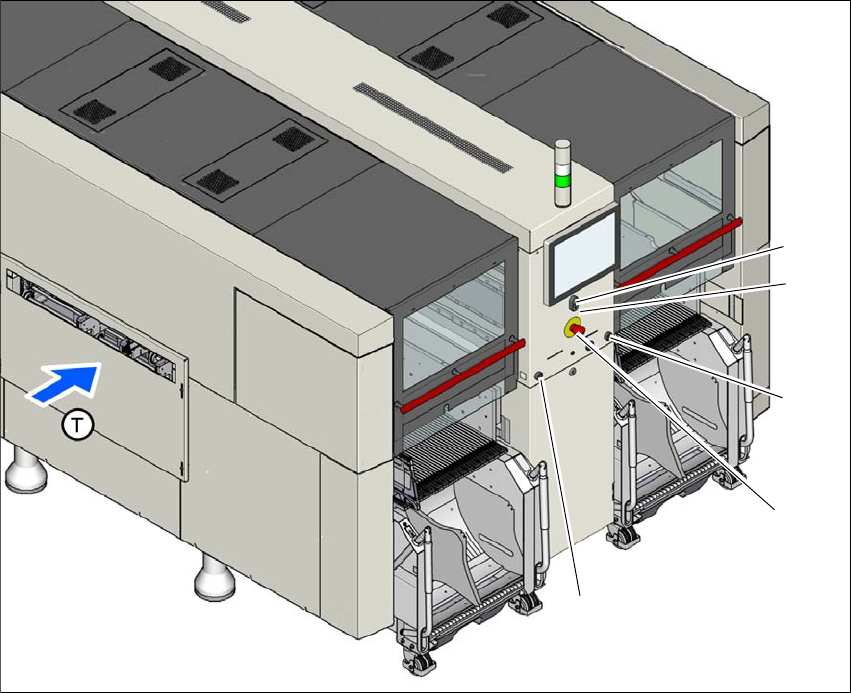

Fig. 2.6 - 6 Kontakters og knappers placering - PCB-indføringsside (eksempel SIPLACE X2 S / X3 S / X4 S)
(1) Starttast (hvid)
(2) Stopknap (sort)
(3) NØDSTOP-knap
(4) Knapper i forbindelse med til- og frakørsel af komponentvognen ved det pågældende place-
ringssted
(T) PCB-transportretning
(3)
(1)
(4)
(2)
(4)
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.6 Sikkerhedsanordninger
81
2.6.3.2 Beskyttelseskontakternes placering på bestykningsautomaten
2

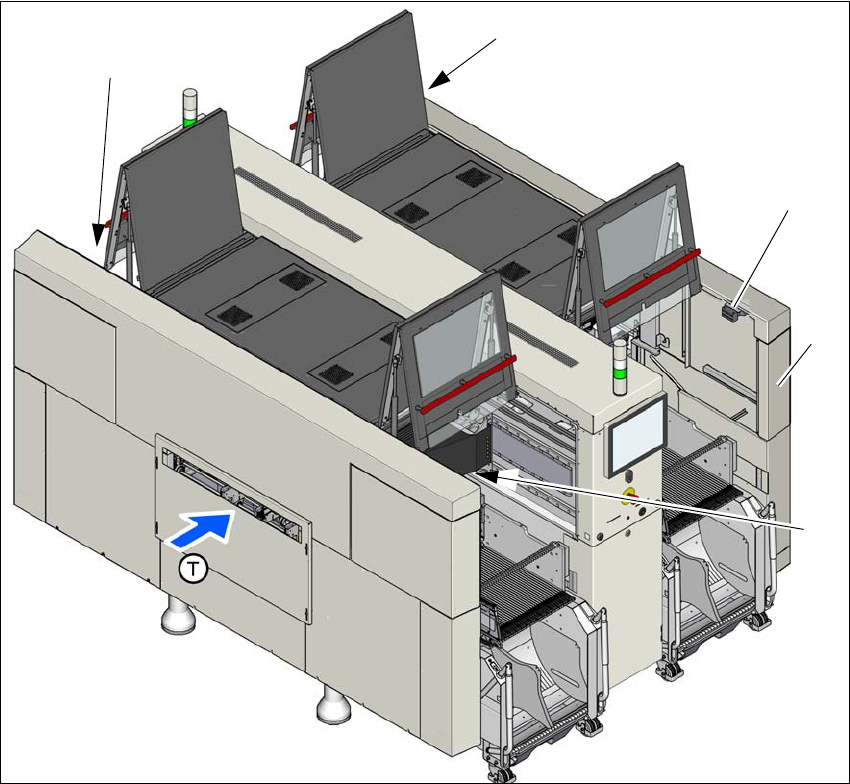

Fig. 2.6 - 7 Beskyttelseskontakters placering på bestykningsautomaten (eksempel SIPLACE X4i S)
(1) Beskyttelseskappekontakt, placeringssted 1
(2) Beskyttelseskappekontakt, placeringssted 2
(3) Beskyttelseskappekontakt, placeringssted 3
(4) Beskyttelseskappekontakt, placeringssted 4
(5) Eksempel serviceklap med beskyttelseskappekontakt ved placeringssted 2 (som option ved
alle placeringssteder)
(T) PCB-transportretning
(2)
(3)
(1)
(4)
(5)
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.6 Sikkerhedsanordninger Fra softwareversion 713.0 Udgave 11/2019 DK
82
2.6.3.3 Funktionsbeskrivelse
Hovedafbryder i stilling FRA (se pos. 1 på fig.
2.6 - 5, side 79) 2
Hovedafbryderen afbryder de tre faser L1, L2 og L3 fra nettet
2
2
Hovedafbryder i stilling ON 2
Når hovedafbryderen er blevet tændt, kobles netspændingen og alle AC/DC transducere styres.
Styrecomputeren styrer, og alle forsyningsspændinger er tilgængelige internt.Mellemkredsspæn-
dingerne til portalakserne (300 V-) og stjerneakserne (160 V-) samt transportdrevenes forsynings-
spænding kobles desuden sikkerhedsorienteret via starttasten.
Starttast hvid (pos. 1 i fig.2.6 - 5, side 79 og i fig.2.6 - 6, side 80) 2
Når hovedafbryderen slås til, opfordres du til at trykke på startknappen, så bestykningsautomaten
kan starte bestykningsordrerne. Den samme opfordring fremkommer, når du åbner beskyttelses-
kapperne eller holder NØDSTOP-tasten nede og ønsker at tage bestykningsautomaten i drift igen.
Hold startknappen nede i minimum 200 ms til maksimalt 1500 ms og slip så. Når knappen
slippes, tændes bestykningsautomaten.
Stoptast sort (pos. 2 i fig.2.6 - 5, side 79 i fig.2.6 - 6, side 80) 2
Disse knapper benyttes til at standser bestykningsautomaten.
FARE
En ukorrekt brug af bestykningsautomaten kan medføre død eller alvorlig kvæstelse
samt væsentlig materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selvom hovedafbryderen er slået
fra:
– Kabeltilslutningsklemmer L1, L2 og L3 til hovedafbryder S1
– Hovedindgangsklemme X94
– De ledninger, som er strømførende, selvom hovedafbryderen er slået fra, er orange.
Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter
(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.
Beskyttelseslugen til strømforsyningen må kun åbnes af kvalificeret og skolet perso-
nale.
FARE
Ved brug af energilagringsenheder i strømforsyningsrummet står dele af strømforsy-
ningsrummet stadig under farlig spænding i ca. 5 minutter efter slukning af hovedkontak-
ten og efter frakobling fra nettet.
