Betjeningsvejledning SIPLACE X-serie S 2 Drifts sikkerhe d Fra softwareversion 713.0 Udgave 11/2019 DK 2.6 Sikkerhedsanordninger 83 Komponenttæller 2 Antallet af bestykkede ko mponenter (komponen ttæ ller) kan aflæses vi…

2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S

2.6 Sikkerhedsanordninger Fra softwareversion 713.0 Udgave 11/2019 DK

2.6.3.3 Funktionsbeskrivelse

Hovedafbryder i stilling FRA (se pos. 1 på fig.

2.6 - 5, side 79) 2

Hovedafbryderen afbryder de tre faser L1, L2 og L3 fra nettet

Hovedafbryder i stilling ON 2

Når hovedafbryderen er blevet tændt, kobles netspændingen og alle AC/DC transducere styres.

Styrecomputeren styrer, og alle forsyningsspændinger er tilgængelige internt.Mellemkredsspæn-

dingerne til portalakserne (300 V-) og stjerneakserne (160 V-) samt transportdrevenes forsynings-

spænding kobles desuden sikkerhedsorienteret via starttasten.

Starttast hvid (pos. 1 i fig.2.6 - 5, side 79 og i fig.2.6 - 6, side 80) 2

Når hovedafbryderen slås til, opfordres du til at trykke på startknappen, så bestykningsautomaten

kan starte bestykningsordrerne. Den samme opfordring fremkommer, når du åbner beskyttelses-

kapperne eller holder NØDSTOP-tasten nede og ønsker at tage bestykningsautomaten i drift igen.

 Hold startknappen nede i minimum 200 ms til maksimalt 1500 ms og slip så. Når knappen

slippes, tændes bestykningsautomaten.

Stoptast sort (pos. 2 i fig.2.6 - 5, side 79 i fig.2.6 - 6, side 80) 2

Disse knapper benyttes til at standser bestykningsautomaten.

FARE

En ukorrekt brug af bestykningsautomaten kan medføre død eller alvorlig kvæstelse

samt væsentlig materiel skade.

Følgende komponenter fører til livsfarlige spændinger, selvom hovedafbryderen er slået

fra:

– Kabeltilslutningsklemmer L1, L2 og L3 til hovedafbryder S1

– Hovedindgangsklemme X94

– De ledninger, som er strømførende, selvom hovedafbryderen er slået fra, er orange.

 Følg derfor gældende ulykkesforebyggende bestemmelser samt DIN-forskrifter

(navnlig EN 60204, del 1 eller IEC 60204, del 1) og nationale forskrifter.

 Beskyttelseslugen til strømforsyningen må kun åbnes af kvalificeret og skolet perso-

nale.

FARE

Ved brug af energilagringsenheder i strømforsyningsrummet står dele af strømforsy-

ningsrummet stadig under farlig spænding i ca. 5 minutter efter slukning af hovedkontak-

ten og efter frakobling fra nettet.

Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed

Fra softwareversion 713.0 Udgave 11/2019 DK 2.6 Sikkerhedsanordninger

Komponenttæller 2

Antallet af bestykkede komponenter (komponenttæller) kan aflæses via stationssoftwaren. Infor-

mationer findes i online-hjælpen.

NØDSTOP-knap med automatisk indgrebsfiksering (pos. 3 i fig. 2.6 - 5, side 79 og i fig. 2.6 - 6,

side

80) 2

NØDSTOP-trykknappen har en rød knap, der bliver siddende i den position, den får, når den ak-

tiveres. Når NØDSTOP-trykknappen aktiveres, åbner NØDSTOP-kredsens afbryderkontakt - sik-

kerhedsslukningen (CBS) udløses. Mellemspændingen (300 V-) for portalakserne og

mellemkredsspændingen (160 V-) for stjerneakserne samt PCB-transportens drevspænding sluk-

kes. Servoforstærkerne til DP- eller Z-akserne forsynes fortsat med 42 V- og holdes dermed i po-

sition. Meldekontakten til den NØDSTOP-trykknap åbner og på skærmen fremkommer meldingen

"NØDSTOP aktiveret". Følgende moduler deaktiveres:

– PCB-transport

– printplade-klemning

– breddeindstilling

– printplade-stopper

– tapesaks trykluftforsyning

Beskyttelseskappekontakt 1 til 4 (pos. 1 til 4 i fig. 2.6 - 7, side 81) 2

Kontroller kontakterne, om beskyttelseskapperne er lukkede. Hvis de er lukkede, er NØDSTOP-

kontakten, meldekontakten og dermed NØDSTOP-kredsen lukkede. Når den ene af kapperne åb-

nes, åbnes NØDSTOP-kontakten og meldekontakten. De enkelte komponenter deaktiveres/for-

bliver aktiverede (se fig. 2.6 - 9

, side 86).

Serviceklappens beskyttelseskappe (som option) 2

Kontakten kontrollerer, at serviceklappen er lukket. Er den lukket, er NØDSTOP-kontakten og

meldekontakten lukket. Når klappen åbnes, åbnes NØDSTOP-kontakten og meldekontakten. De

enkelte komponenter deaktiveres/forbliver aktiverede (se fig. 2.6 - 9

, side 86).

BEMÆRK

Bestykningen standses og kan fortsættes eller afbrydes, når bestykningsautomaten er

funktionsdygtig igen.

2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S

2.6 Sikkerhedsanordninger Fra softwareversion 713.0 Udgave 11/2019 DK

2.6.4 Sikkerhedsslukning (CSB)

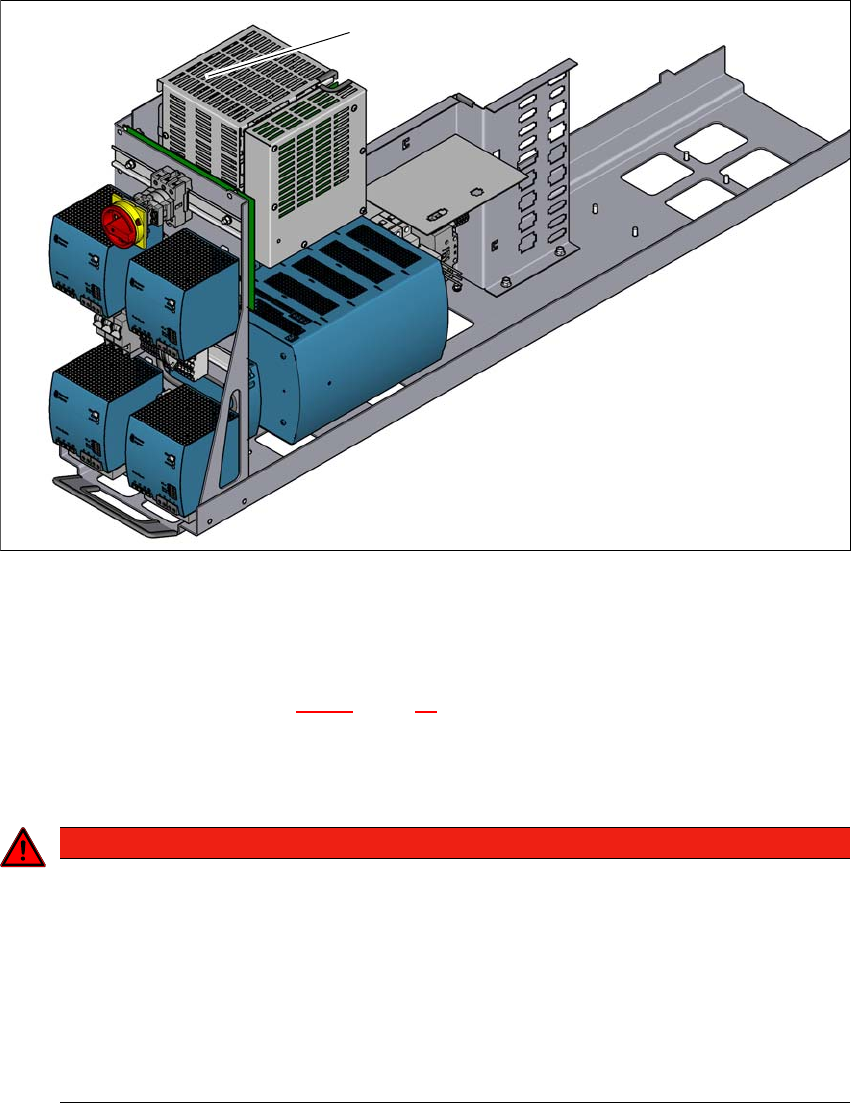

Fig. 2.6 - 8 Sikkerhedsslukningens (CSB) position

(1) Sikkerhedsslukning (CSB)

Sikkerhedsslukning (CSB) (pos. 1 i fig. 2.6 - 8, side 84) 2

Sikkerhedsafbryderen (CSB) er anbragt i strømforsyningsindgang. Den bruges til overvågning af

sikkerhedsanordningerne og kontrollerer hhv. farlige spændinger og bevægelser.

(1)

FARE

Livsfarlige spændinger under sikkerhedsslukningens (CSB) afdækning!

Under afdækningen befinder der sig komponenter, som selv i bestykningsautomatens

slukkede tilstand og ved trukket netstik kan føre til livsfarlige spændinger. Vent i 5 minut-

ter, når du har trukket netstikket ud, indtil kondensatorerne er blevet afladet.

 Åbn aldrig flere afdækninger.

 Arbejde ved strømforsyningen og sikkerhedsslukningen (CBS) må kun udføres af

serviceteknikere fra ASM Assembly Systems GmbH&Co.KG eller af anlægsejerens

serviceteknikere, som er instrueret af ASM.
