Betjeningsvejledning SIPLACE X-serie S 2 Drifts sikkerhe d Fra softwareversion 713.0 Udgave 11/2019 DK 2.6 Sikkerhedsanordninger 87 2.6.4.2 Aktivering af NØDST OP SIPLACE X-serien S kan i tilfælde af p roblemer standses …
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.6 Sikkerhedsanordninger Fra softwareversion 713.0 Udgave 11/2019 DK
86
2
Fig. 2.6 - 9 Oversigt over sikkerhedsslukning
Startknap trykket.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
2
Aktiv
Sikkerhedsslukning Off
Spænding
Y-akse 0 V
X-akse 0 V
Stjerneakse 0 V
DP-akse 42V-
Z-akse(C&P, TH) 42 V-
Z-akse(CPP) 0 V-
Aktiv
PCB-transport Nej
Løftebord Nej
PCB-klemning Nej
Breddejustering Nej
Anordning til skæring af tom emballage Nej
Komponentvognindtræk Ja
Ja
Trykluft
min. 0,5 MPa
(5,0 bar)?
NØDSTOP-trykknap trykket
ind?
- Beskyttelseskappe og/eller
serviceklap åbnet/åbnede?
NØDSTOP-sløjfe
til komponentvogn afbrudt?
2
Aktiv
Sikkerhedsslukning On
Spænding
Y-akse 300 V-
X-akse 300 V-
Stjerneakse 160 V-
DP-akse 42 V-
Z-akse (C&P, TH) 42 V-
Z-akse (CPP) 160 V-
Aktiv
LP-Transport Ja
Løftebord Ja
PCB-klemning Ja
Breddejustering Ja
Anordning til skæring af tom emballage Ja
Komponentvognindtræk Ja
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.6 Sikkerhedsanordninger
87
2.6.4.2 Aktivering af NØDSTOP
SIPLACE X-serien S kan i tilfælde af problemer standses via tryk på NØDSTOP-tasten.
Et NØDSTOP kan udløses via:
– Aktivering af NØDSTOP-tasten på bestykningsautomaten
I disse tilfælde udløses sikkerhedsslukningerne og effektrelæerne inden for 100 ms og 500 ms
slukkes (STOP-kategori 1, styret ud-af-drift-sætning med afbrydelse af energitilførslen ved stil-
stand).
2.6.4.3 Nulstilling af NØDSTOP
For at nulstille et NØDSTOP, skal NØDSTOP-tasterne låses op.
Find frem til årsagen til aktiveringen af NØDSTOP-tasten.
Afhjælp problemet.
Lås den pågældende NØDSTOP-tast op.
2.6.4.4 Nulstilling af låsen
Luk en åbnet beskyttelsesskærm.
2.6.4.5 Udløsning af låsen
Åbn en beskyttelsesskærm.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.6 Sikkerhedsanordninger Fra softwareversion 713.0 Udgave 11/2019 DK
88
2.6.5 Håndværn ved placeringsstederne med dummy-feeder
2

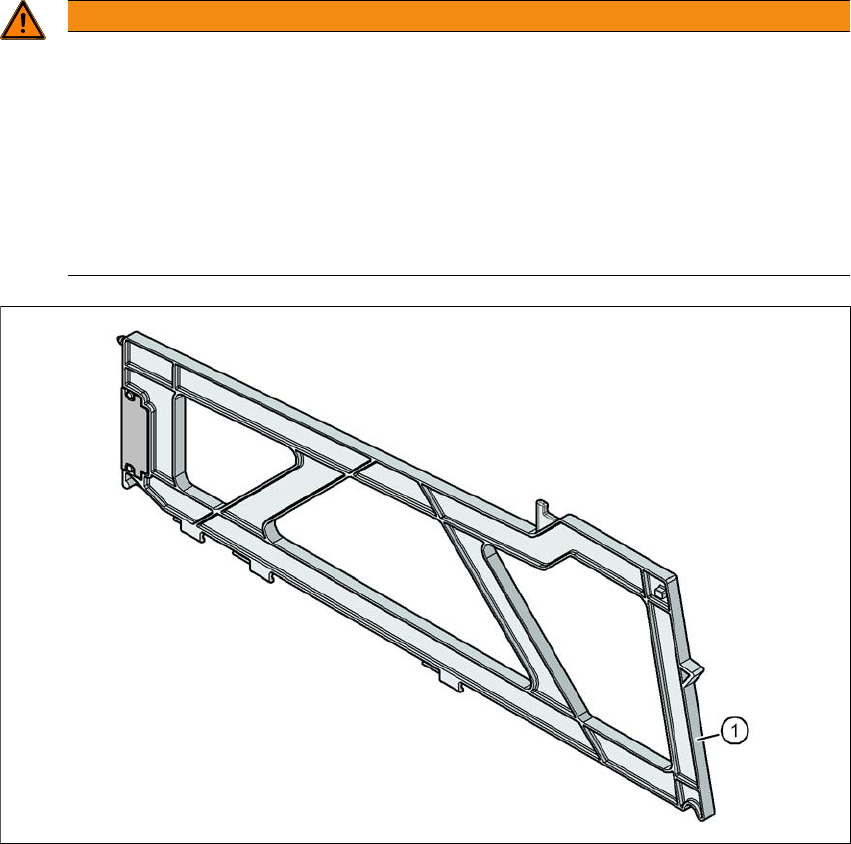

Fig. 2.6 - 10 Håndværn på komponentvognens placeringssteder
2
(1) Dummy feeder SIPLACE X, artikel-nr. 00141226-xx
ADVARSEL
Drift
Driftsikkerhed pga. belægning af hvert andet placeringssted!
Driftssikkerheden ved komponentvogne af SIPLACE X-serien S er garanteret, hvis som
minimum hver andet ledige placeringssted er belagt med et fødemodul eller et håndværn
(dummy-feeder).
Indsæt en indgrebsbeskyttelse (dummy feeder) ved hvert andet ledige placerings-
sted.
Også ved ombygning af en holder til flademagasiner skal hvert andet ledige place-
ringssted sikres med et håndværn.
