Betjeningsvejledning SIPLACE X-serie S 2 Drifts sikkerhe d Fra softwareversion 713.0 Udgave 11/2019 DK 2.7 Restspændinger og afladningstider 91 2 Fig. 2.7 - 1 S trømforsyningsmodul, forside (1) Hovedafbryder (S1) (2) Net…
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.7 Restspændinger og afladningstider Fra softwareversion 713.0 Udgave 11/2019 DK
90
2
2.7.2 Energitilstand ved netstikket
2
2.7.3 Hovedafbryder slået fra - bestykningsautomat forbundet til net med klemme
2
VÆR FORSIGTIG
Datatab!
For at undgå datatab slukkes bestykningsautomaten først - undtagen i nødstilfælde - når
følgende kriterier er opfyldt:
– Bestykningsatomaten har afsluttet datatransmissionen af maskine-, klargørings- og
bestykningsprogramdata.
– Bestykningsatomaten har afsluttet printplade-bearbejdningen.
– Bestykningsatomaten har afsluttet initialiseringsfasen.
FARE
Fare på grund af restspændinger på netstikket
Ved en bestykningsatomat, so er udstyret med en nettilledning og et netstik, kan der være
en restladning op til 60 µC (iht. EN 60204-1), når netstikket er trukket ud.Når flere bestyk-
ningsautomaters forsyningstilslutninger forbindes, kan dette medføre en fare.
FARE
Livsfare pga. spændinger!
En ukorrekt brug af bestykningsautomaten kan medføre død eller alvorlig kvæstelse samt
væsentlig materiel skade.
Følgende komponenter fører til livsfarlige spændinger, selvom hovedafbryderen er slået
fra:
– Net-tilslutningsklemmer Se afsnit 4.2.3.4
, side 197).
– L1, L2 og L3 af hovedafbryder S1
– Sikkerhedsslukningen (CSB) forbliver under spænding i ca. 5 minutter efter slukning
af hovedafbryderen.
– De ledninger, som er strømførende, selvom hovedafbryderen er slået fra, er orange.
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.7 Restspændinger og afladningstider
91
2

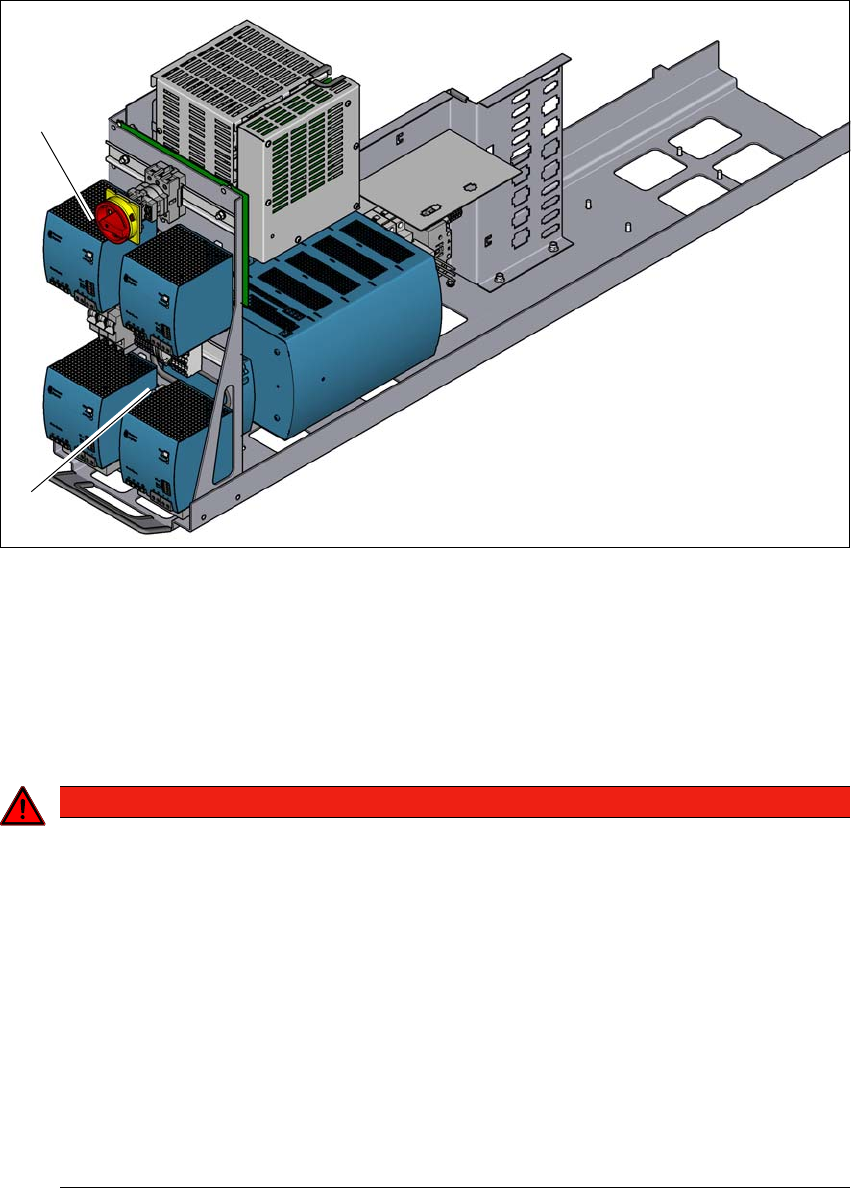

Fig. 2.7 - 1 Strømforsyningsmodul, forside
(1) Hovedafbryder (S1)
(2) Nettilslutningsklemmer (X94) til netforsyningskablet
2.7.4 Hovedafbryder slået fra - bestykningsautomat ikke forbundet med net
2
(1)
(2)
FARE
Livsfarlige spændinger i strømforsyningsindskubbet!
Ved strømforsyningsindskubbet er der komponenter (kondensatorer), som stadig kan
føre livsfarlige spændinger i ca. 5 minutter, selvom bestykningsautomaten er slukket og
netstikket er trukket ud.
Ved arbejde på strømforsyningen skal du slukke hovedafbryderen, sikre den mod
genindkobling, skille bestykningsautomaten fra strømforsyningsnettet og vente i 5
mintter, indtil kondensatorerne er afladte.
Kontrollér, at der ikke er spænding på bestykningsautomaten. Fremgangsmåden
fremgår af servicevejledningen.
Arbejde ved strømforsyningen og sikkerhedsslukningen (CBS) må kun udføres af
serviceteknikere fra ASM Assembly Systems GmbH&Co.KG eller af anlægsejerens
serviceteknikere, som er instrueret af ASM.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.7 Restspændinger og afladningstider Fra softwareversion 713.0 Udgave 11/2019 DK
92
2.7.5 Trykluftforhold efter slukning af hovedafbryderen
Når hovedafbryderen slukker eller netforsyningen til bestykningsautomaten svigter, lukker trykluf-
tenhedens elektrisk styrede hovedventil (pos. 1 i fig.2.8 - 1
, side 94). Trykket falder til 0 MPa (0
bar) i løbet af 5 sekunder. Komponenterne foran de styrede hovedventiler forbliver under tryk
