Betjeningsvejledning SIPLACE X-serie S 2 Drifts sikkerhe d Fra softwareversion 713.0 Udgave 11/2019 DK 2.9 Lås ning og anbringelse af advarselsskilte 95 2.9 Låsning og anbringelse af advarselsskilte 2.9.1 Opgave og formå…
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.8 Spærring af tryklufttilførsel og trykfald Fra softwareversion 713.0 Udgave 11/2019 DK
94
2

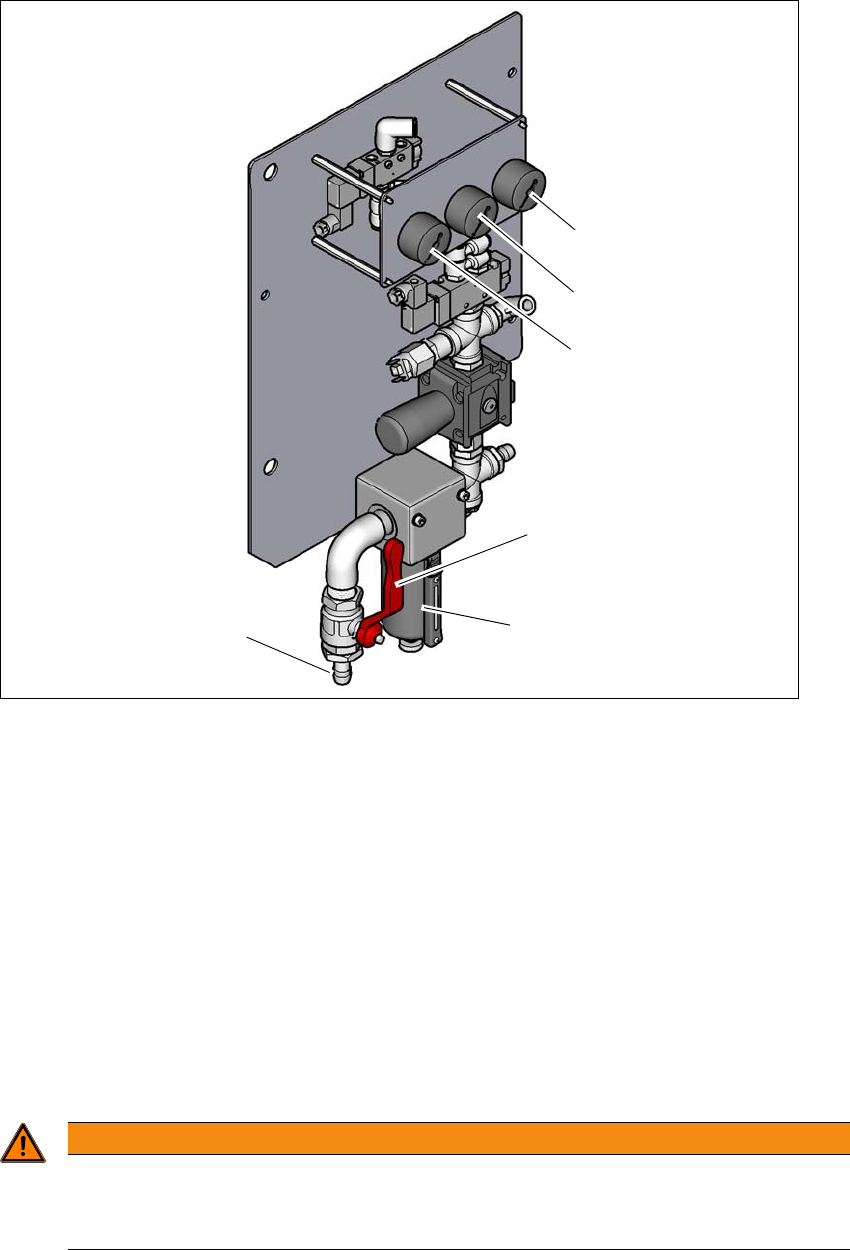

Fig. 2.8 - 1 Trykluftenhed på bestykningsautomat
Tegnforklaring til figur 2.8 - 1
(1) Manometer til visning af forsyningstryk til maskinkomponenterne
Nominelt tryk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (visningsområde 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer til forsyningstryk til portal 1 til 4
Nominelt tryk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer til visning af indgangstryk
Nominelt tryk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(4) Spærrehane i stilling "OP"
(5) Trykluftfilter
(6) Tryklufttilslutning
2
ADVARSEL
Fare for kvæstelser!
Ved trykluftledninger, som står under tryk, er der fare for kvæstelser.
Løsn aldrig trykluftledninger, som står under tryk.
(6)
(1)
(2)
(3)
(5)
(4)
Betjeningsvejledning SIPLACE X-serie S 2 Driftssikkerhed
Fra softwareversion 713.0 Udgave 11/2019 DK 2.9 Låsning og anbringelse af advarselsskilte
95
2.9 Låsning og anbringelse af advarselsskilte
2.9.1 Opgave og formål
Bestykningsautomaten skal sikres mod genindkobling og passende advarselsskilte skal anbrin-
ges på bestykningsautomaten, før der udføres vedligeholdelses- eller servicearbejde på bestyk-
ningsautomaten. En nøje overholdelse af den fremgangsmåde, som beskrives i det følgende,
udelukker faren for kvæstelser ved elektrisk stød og uventede bevægelser.
2
2.9.2 Beskrivelse
Overhold altid efterfølgende punkter i den anførte rækkefølge, når du skal afbryde, regulere eller
frigøre energien i bestykningsautomaten.
Underret alle medarbejdere, som har noget at gøre med dette arbejde.
Sluk for bestykningsautomaten og alt ekstraudstyr. Gennemfør en normal frakoblingsproces:
– Tryk på STOP-knappen.
– Afbryd for computeren.
– Sluk for bestykningsautomaten med hovedafbryderen.
Afbryd alle energikilderne til bestykningsautomaten:
– Afbryd for tryklufttilførslen.
– Afbryd for netforsyningen.
Lås anlæggene.
– Anbring en lås over alt, hvor det er muligt (f.eks. ved hovedafbryderen).
BEMÆRK
Minimumskrav
Denne proces indeholder de minimumskrav, som stilles til processen vedrørende hhv.
låsning og montering af advarselsskilte ved bestykningsautomaten ved reparations- og
servicearbejde. Yderligere sikkerhedsforanstaltninger, som er nødvendige for at kunne
afslutte arbejdet, kan specificeres af arbejdssikkerheden, den sikkerhedsansvarlige, sik-
kerhedskomiteen og sundhedsafdelingen.
2 Driftssikkerhed Betjeningsvejledning SIPLACE X-serie S
2.9 Låsning og anbringelse af advarselsskilte Fra softwareversion 713.0 Udgave 11/2019 DK
96
Alternativ: Placering af advarselsskilte
Bestykningsautomaten skal altid låses med en lås, hvis dette er muligt. Der findes dog situa-
tioner, hvor det ikke er muligt at anbringe en lås, når energien skal afbrydes. I disse tilfælde
skal der anbringes advarselsskilte på de strømløse bestykningsautomater for at gøre medar-
bejderne opmærksom på, at bestykningsautomatens strømforsyning er blevet afbrudt til ser-
viceformål. Skiltet skal fastgøres på en sikker måde, så det kan ses fra alle sider. Det må kun
fjernes af den person, som har anbragt det. 2
Frigørelse af lagret energi
Lagret energi i trykluftforsyningen og elektrisk energi i elektrolytkondensatorer skal være fri-
gjort med egnede foranstaltninger. 2
Når bestykningsautomaten er koblet fra, skal der ventes, indtil de angivne afladnings- og
trykreduktionstider er gået (se afsnit 2.7
, side 89, og 2.8, side 93), så der kan arbejdes
uden risiko på bestykningsautomaten
Kontrollér låsener gået, så der kan arbejdes uden risiko på automatener gået, så der kan ar-
bejdes uden risiko på automaten.
Test bestykningsautomatens lås ved blot at trykke på startknappen.
Følgende skridt skal overholdes for at gøre bestykningsautomaten klar til brug.
Kontrollér arbejdsområdet. Sørg for, at det autoriserede personale fjerner alt værktøj og
at alt sikkerhedsudstyr fungerer igen.
Underret de pågældende medarbejdere
Alle arbejdere inden for det pågældende område skal informeres om, at bestyknings-
automaten tages i brug igen, før en af låsene og/eller advarselsskiltene fjernes.
Fjernelse af låse/advarselsskilte
Enhver autoriseret medarbejder skal fjerne sin egen lås og spærre den inde.
Tænd for bestykningsautomaten og bed autoriseret personale om under driften at kon-
trollere, om reparationerne er blevet gennemført korrekt.
2.9.3 Test
Servicepersonale må gerne teste kredsløbene ved kortvarigt at aktivere dem uden at annullere
låseproceduren. Dette arbejde må dog kun udføres, når der ikke arbejder andre personer på det
modul, som skal testes.
Det er meget vigtigt, at alle yderligere startkontakter er kendetegnet med advarselsskiltet "Må ikke
tages i drift" for at forhindre en utilsigtet start af anlægget i denne tid.
2.9.4 Ansvar og pligter
– Det hører med til vedligeholdelses- og servicepersonalets opgaver og pligter at sikre, at
denne procedure følges.
