9 4.2 界面介绍 4.2.1 首页 1 点击 HI 上限设 定，点击 LO 下限设定 4.2.2 首页 2 +PEAK ：正峰 值，顺时针 最大峰值 -PEAK ：负峰 值，逆时针最大峰 值 TRACK ：跟踪值，实 时测量值 4.2.3 首页 3 F. . PE AK ：值，（ F. PE A K 为第一峰值） TRACK ：跟踪值，实 时测量值
8
6

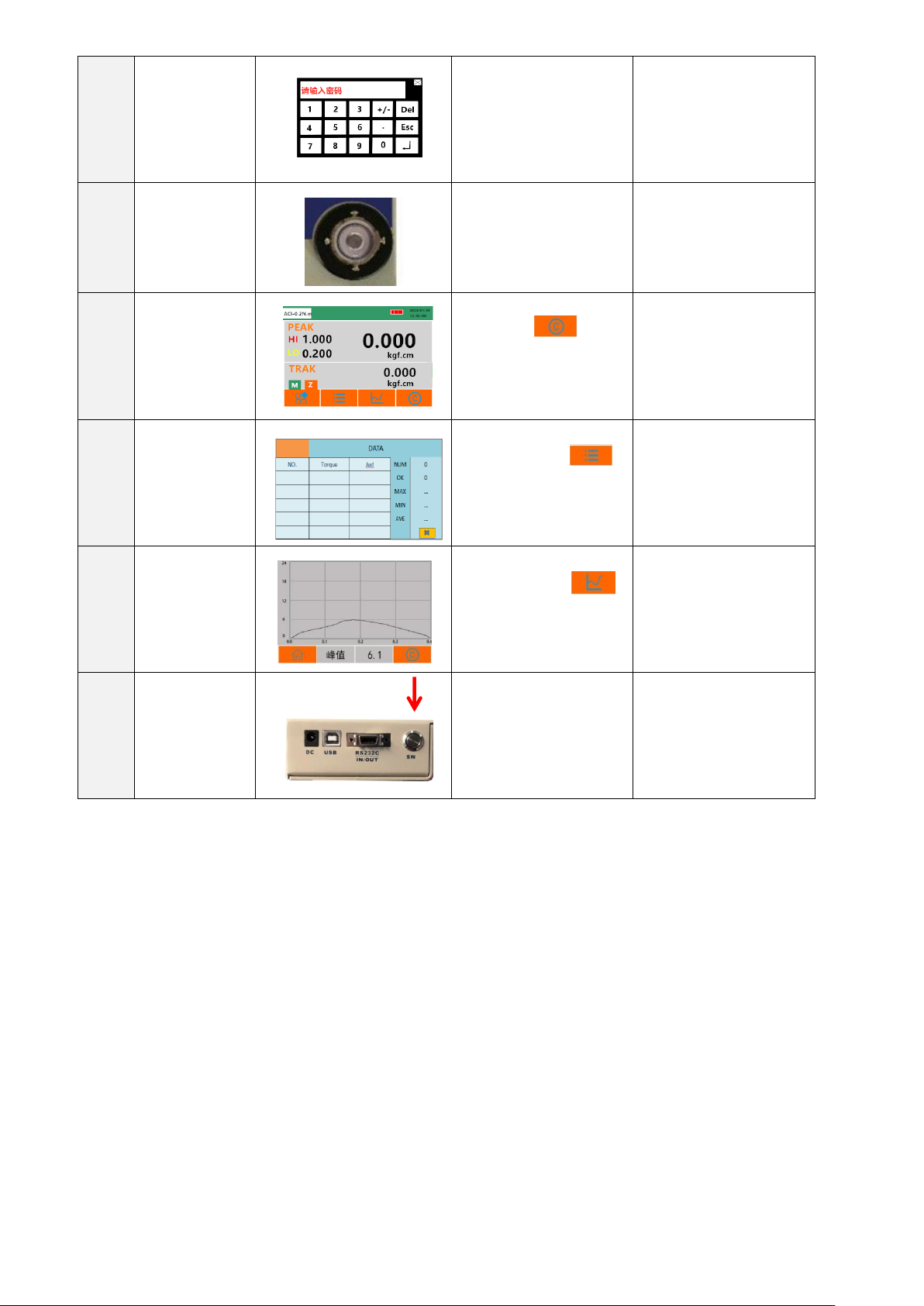

密码
进入设置需要输入密码
密码由管理员提供
7
测量
测量产品插入到轴座，然
后启劢产品即可进行测
量。测量数值在首页显示
8
清零和存储测
量值
按下按键 ，显示
数据即会清零，同时会存
储本次测量数据
记弽数据需打开自劢存
储功能
9
查看存储数据
按下首页按键
可以进行查看，表格介绍
参考 4.2.4
10
测量数据曲线
按下首页按键
可以查看正在测量的数
据曲线图，曲线介绍参考
4.2.5
曲线图下方会显示峰值
11
关机
按下电源按键即可关闭
设备
9

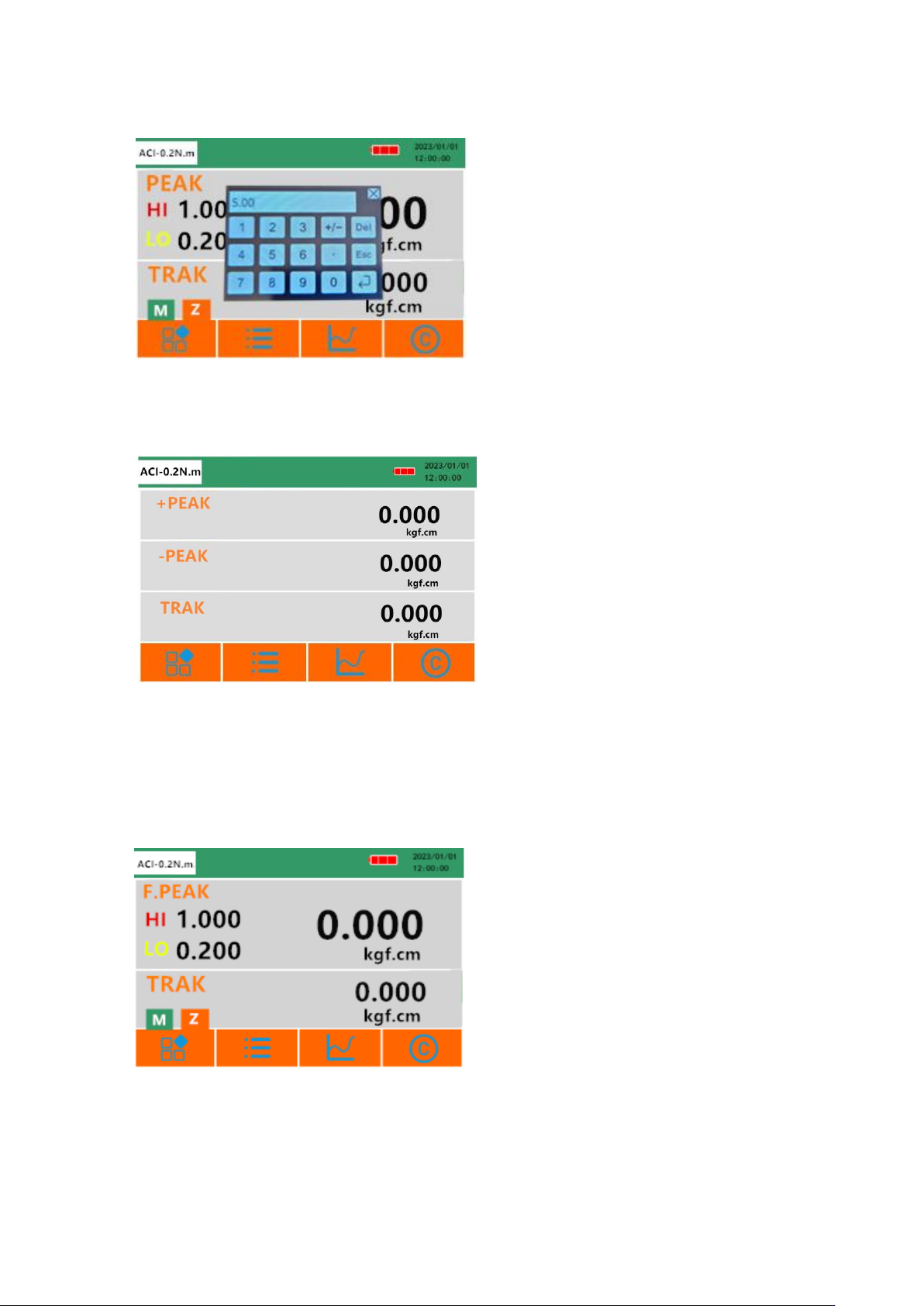

4.2 界面介绍
4.2.1 首页 1
点击 HI 上限设定，点击 LO 下限设定
4.2.2 首页 2
+PEAK：正峰值，顺时针最大峰值
-PEAK：负峰值，逆时针最大峰值
TRACK：跟踪值，实时测量值
4.2.3 首页 3
F..PEAK：值，（F.PEAK 为第一峰值）
TRACK：跟踪值，实时测量值
10

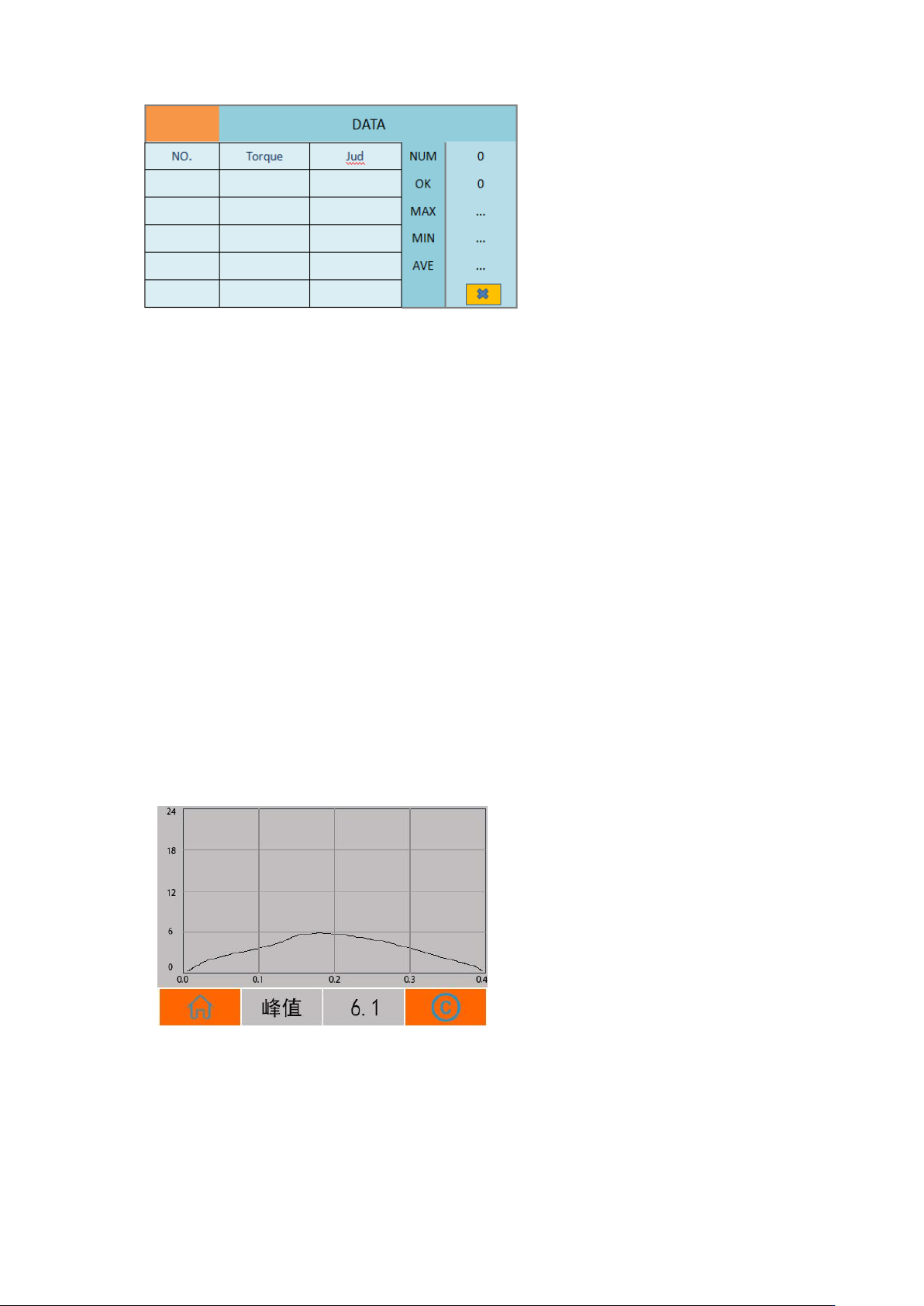

4.2.4 记弽数据查询（DATA）
NO. ：记忆次数
Torque ：扭力值
Jud ：扭力值判断，此处设置三个显示值 HI、OK 和 LO，HI 为超出设置上限，
OK 在设置范围内，LO 为低于设置下限
DATA 扭力值统计分别为 NUM（总数量）、OK（合格数量）、MAX（最大值）、
MIN（最小值）、AVE（平均值）
注意：数据存储的扭力值为正值
特别注意：记弽数据查询界面，丌同的功能记弽数据有区别。
4.2.5 数据曲线图
X 横轴：时间
Y 竖轴：扭力值
注意：数据曲线图为即时测试曲线，弼再次测试的时候会覆盖上次测试的曲线图。
