2 4 . エアー機器 2 A i r d e v i c e 2 ( C L P I ) GP-551E P ARTS LIST ver03 2 4 - 2 2 4 . エアー機器 2 ( C L P I ) 2 4 . A i r d e v i c e 2 ( C L P I ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q…

100%1 / 109

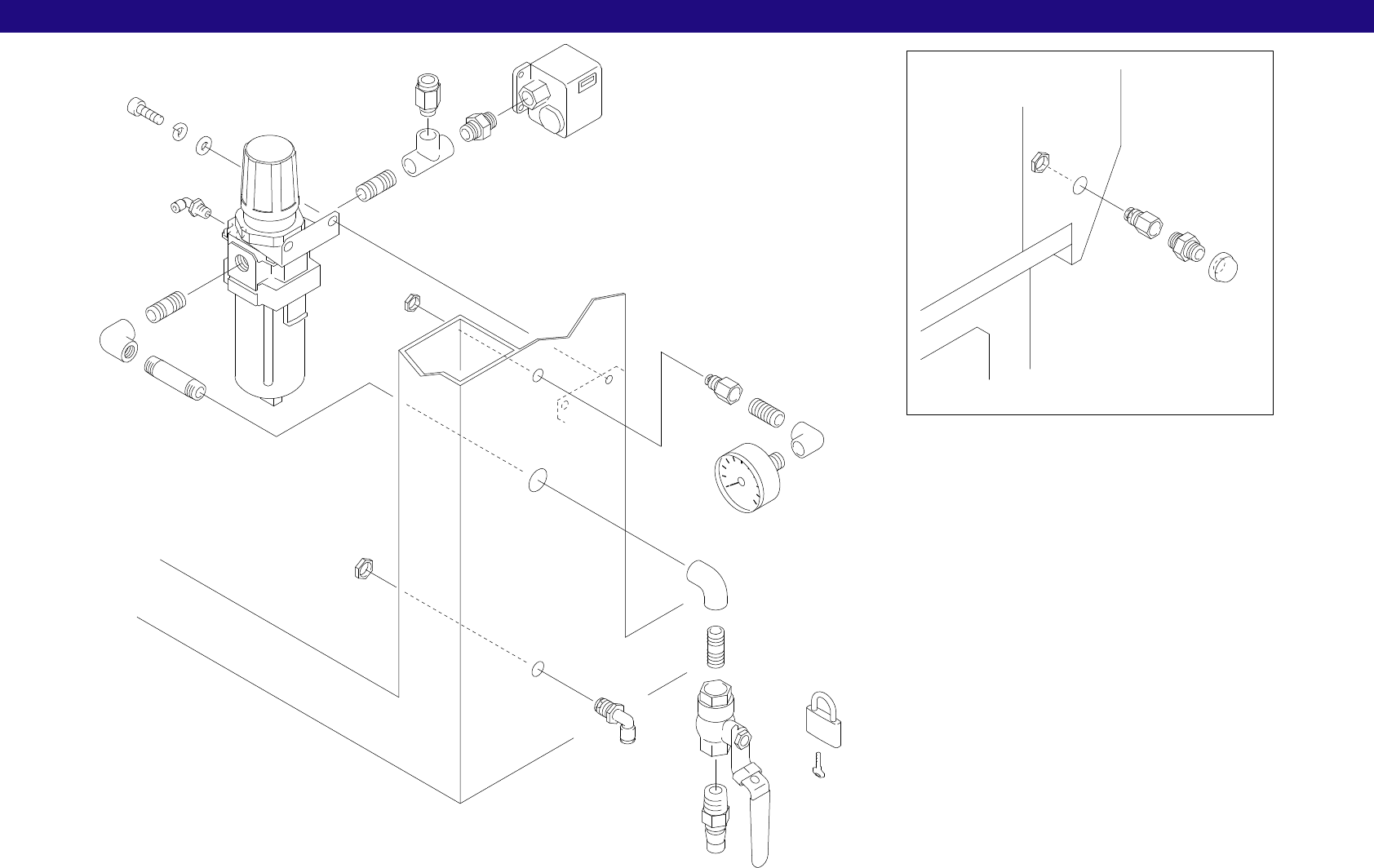

24.エアー機器 2 Air device 2(CLPI)
GP-551E PARTS LIST ver03
24-1
24.エアー機器 2(CLPI)
24.Air device 2(CLPI)
x4
20
21
22
1
11
5
8
6
5
9
15
13
2
12
10
14
16
8
5
3
7
4
1
17
18
19
24.エアー機器 2 Air device 2(CLPI)
GP-551E PARTS LIST ver03
24-2
24.エアー機器 2(CLPI)
24.Air device 2(CLPI)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1H30282 1 FILTER REGULATOR ﾌｨﾙﾀﾚｷﾞｭﾚｰﾀ AWM4000-03-BG-RW
2S3157T 1
SW, PRESSURE
SW ﾌﾟﾚｯｼｬ IS3000-02L5
3H1059T 1 VALVE, BALL ﾊﾞﾙﾌﾞ ﾎﾞｰﾙ RP-LL-3/8ﾛｯｸﾊﾝﾄﾞﾙﾂｷ
4K2027R 1
KEY
ｷｰ C1000-50
5H1282A 3
PIPE, DOUBLE ENDED
ﾊﾟｲﾌﾟ 両口         
3/8X25
6H1287A 1
PIPE, DOUBLE ENDED
ﾊﾟｲﾌﾟ 両口         
3/8X60
7K1086T 1 COUPLER ｶﾌﾟﾗ 30PM-鉄
8A4060A 2 ELBOW ｴﾙﾎﾞ GF-L-3/8
9T4042A 1 TEE ﾃｨｰ GF-T-3/8
10H1214A 1
PIPE, DOUBLE ENDED
ﾊﾟｲﾌﾟ 両口         
1/4X25
11Y30495 1
UNION, ELBOW
ﾕﾆｵﾝ ｴﾙﾎﾞ KQL04-02S
12Y30343 1 UNION ﾕﾆｵﾝ KQE04-02
13Y3058H 1
UNION, HALF
ﾕﾆｵﾝ ﾊｰﾌ KQH12-03S
14A4053A 1 ELBOW ｴﾙﾎﾞ 1/4,
15N20290 1 NIPPLE ﾆｯﾌﾟﾙ GF-RNI-3/8X1/4
16Y3065F 1 UNION, ELBOW ﾕﾆｵﾝ ｴﾙﾎﾞ KQLE06-00
17Y30368 1
UNION
ﾕﾆｵﾝ KQE08-02
18H1313T 1 PIPE, DOUBLE ENDED ﾊﾟｲﾌﾟ 両口 GF-NI-4/1
19K2006T 1
CAP
ｷｬｯﾌﾟ GF-Bca-1/4
20. BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴
21W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
22W1046A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-8 ･
