2 7 . インコンベアカバー( オプション) I n c o n v e y o r c o v e r ( O p t i o n ) ( C L A K ) GP-551E P ARTS LIST ver03 2 7 - 1 2 7 . インコンベアカバー( オプション) ( C L A K ) 2 7 . I n c o n v e y o r c o v e r ( O p t i o n ) ( C L A K ) x 5 …

100%1 / 109
26.カバー Cover(CLAK)
GP-551E PARTS LIST ver03
26-3
26.カバー(CLAK)
26.Cover(CLAK)
番号 図番 & 番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
49K1082D 1 COVER, FAN 109-319
50CLAK0340 1 PLATE
51CLAK1190 1 PLATE
52CLAK0130 1 PLATE
53CLAK1180 1 DUCT
54CLAK1141 1 BKT, SENSOR BKT
55N1011E 2 NUT TL-113-2
60H5275A BOLT, HEX SOCKET
六角穴        
M3X8L
61H5285A BOLT, HEX SOCKET
六角穴        
M4X5L
62H5286A BOLT, HEX SOCKET
六角穴        
M4X6L
63H5287A BOLT, HEX SOCKET
六角穴        
M4X8L
64H5289A BOLT, HEX SOCKET
六角穴        
M4X12L
65H5293A BOLT, HEX SOCKET
六角穴        
M4X25L
66H5296A BOLT, HEX SOCKET
六角穴        
M4X40L
67H5298A BOLT, HEX SOCKET
六角穴        
M5X10L
68H5299A BOLT, HEX SOCKET
六角穴        
M5X12L
69H5321A BOLT, HEX SOCKET
六角穴        
M6X12L
70H5196A BOLT, HEX
六角         
M8X30L
71H5199A BOLT, HEX
六角         
M8X40L
72W1021A WASHER, LOCK 3M/M
73W1022A WASHER, LOCK 4M/M
74W1023A WASHER, LOCK 5M/M
75W1024A WASHER, LOCK 6M/M
76W1042A WASHER, FLAT 4W-3
77W1043A WASHER, FLAT 4W-4
78W1044A WASHER, FLAT 4W-5
79W1046A WASHER, FLAT 4W-8
80W1041A WASHER, FLAT 4M/MX0.8X9(1W-4)
81K5357T SCREW, HEX SOCKET COUNTERSUNK
小ネ 六角穴皿       
M3X8L
82K5360A SCREW, HEX SOCKET COUNTERSUNK
小ネ 六角穴皿       
M4X15L
83K5207A SCREW, TRUSS 小ネ M4X5L
84K5209A SCREW, TRUSS 小ネ M4X8L
85K5210A SCREW, TRUSS 小ネ M4X10L
86K5256E SCREW, HEX SOCKET BUTTON 小ネ六角穴ホ  M3X10L
87N1080A NUT, HEX
六角         
M4 P=0.7
88N1085A NUT, HEX
六角         
M6 P=1.0
89N1089A NUT, HEX
六角         
M8 P=1.25
90W1001E 4 WASHER M4
91W1001F WASHER M5
92H5288A BOLT, HEX SOCKET
六角穴        
M4X10L

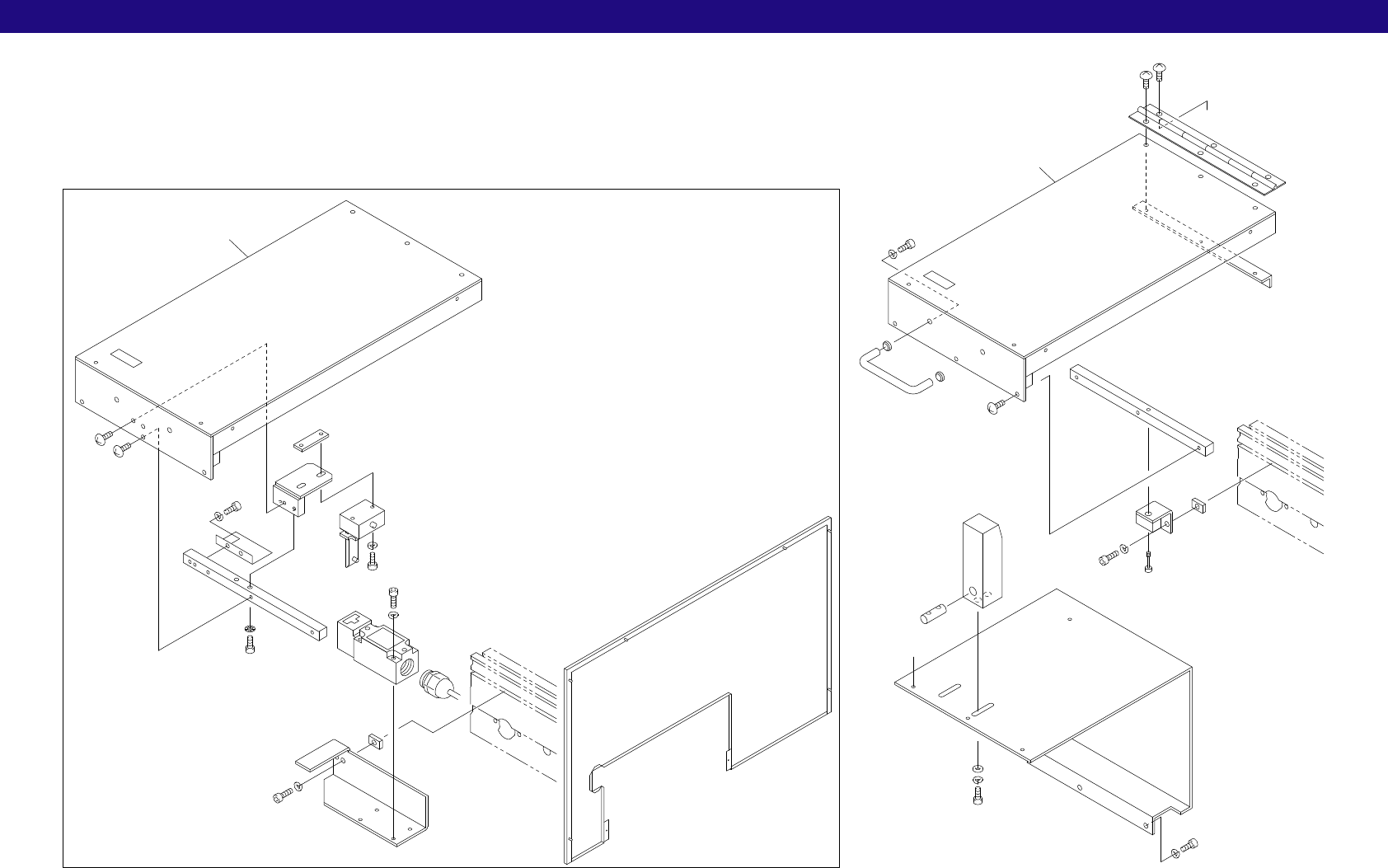

27.インコンベアカバー(オプション) In conveyor cover(Option)(CLAK)
GP-551E PARTS LIST ver03
27-1
27.インコンベアカバー(オプション)(CLAK)
27.In conveyor cover(Option)(CLAK)
x5
1
2
16
3
4
5
11
17
18
8
19
6
21
22
20
14
9
10
8
7
7
27
31
24
33
31
29
25
30
30
23
35
35
31
26
34
34
32
31
28
31
26
35
13
31
26
12
HELPS
A
15
A
27-2
27.インコンベアカバー(オプション)(CLAK)
27.In conveyor cover(Option)(CLAK)
27.インコンベアカバー(オプション) In conveyor cover(Option)(CLAK)
GP-551E PARTS LIST ver03
番号 図番 & 番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CLAK2110 1 COVER
2CLAK2120 1 BAR
3CLAK2030 1 HINGE 蝶番
4CLAK2041 1 BKT, COVER BKT
5CLAK2050 1 BKT, COVER BKT
6T50125 1 HANDLE 取手 THA-31 No.4-3404A
7W1002G 2 WASHER THA-268-2(3452)
8IQC6072 2 NUT
9IPK8510 1 BOLT
10IPK8520 1 SUPPORT
11CLC4250 1 STOPPER
12CLC4260 1 NUT, ROUND
13CLAK2010 1 COVER
14CLAK2020 1 BAR
15CLAK2061 1 COVER, LEFT
16BSAK2030 1 BKT BKT
17CLC9640 1 BKT, SW BKT, SW
18CLC9600 1 NUT
19NPK4430 1 COVER
20K5049S 1 CONNECTOR STR13.5
21S3197H 1 SW, LIMIT SW KCK-J5990
22S3199A 1 SW, LIMIT SW ZCK-Y09
23H5289A
BOLT, HEX SOCKET
六角穴        
M4X12L
24H5290A
BOLT, HEX SOCKET
六角穴        
M4X15L
25H5294A
BOLT, HEX SOCKET
六角穴        
M4X30L
26H5298A
BOLT, HEX SOCKET
六角穴        
M5X10L
27H5299A
BOLT, HEX SOCKET
六角穴        
M5X12L
28H5304A
BOLT, HEX SOCKET
六角穴        
M5X25L
29H5307A
BOLT, HEX SOCKET
六角穴        
M5X40L
30W1022A
WASHER, LOCK
4M/M
31W1023A
WASHER, LOCK
5M/M
32W1044A WASHER, FLAT 4W-5
33W1011A
WASHER, CONICAL
皿         
M-4-L
34K5207A
SCREW, TRUSS
小ネ M4X5L
35K5209A
SCREW, TRUSS
小ネ M4X8L
