2 . 1 . 密閉スキージ H e r m e t i c s q u e e g e e ( C L F S ) GP-551E P ARTS LIST ver03 2 - 1 2 . 1 . 密閉スキージ( C L F S ) 2 . 1 . H e r m e t i c s q u e e g e e ( C L F S ) x 8 2 3 4 5 8 9 1 9 5 2 9 9 6 3 0 3 1 3 2 3 2 4 3 4…

100%1 / 109
1.2.ダブルスキージ Double squeegee(CLFS)
GP-551E PARTS LIST ver03
1-5
1.2.ダブルスキージ(CLFS)
1.2.Double squeegee(CLFS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
11CLFS1131 2 PLATE ﾌﾟﾚｰﾄ
17CLFS1212 2 BKT, PIVOT BKT 支点
18CLFS1222 2 BKT, PIVOT BKT 支点
19CLFS1232 2 HOLDER ﾎﾙﾀﾞ
20CLFS1240 2 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え
21CLFS1252 2 HOLDER ﾎﾙﾀﾞ
22CLFS1261 2 RETAINER 押え
23CLFS1271 2 HOLDER ﾎﾙﾀﾞ
24CLFS1281 2 HOLDER ﾎﾙﾀﾞ
26CLFS1300 2 HOLDER ﾎﾙﾀﾞ
29BRFS1010 4 GRIP 握り
30BRFS1120 4
BOLT, HEX
ﾎﾞﾙﾄ 六角         
31BRFS1280 4 SPACER ｽﾍﾟｰｻ
32BRFS1351 4 COLLAR ｶﾗｰ
36BSFS3100 2 SQUEEGEE ｽｷｰｼﾞ
69H2056A 2 PIN, SPRING ﾋﾟﾝ ｽﾌﾟﾘﾝｸﾞ 4ﾟX14
70H4378H 4
BEARING, INNER RING
ﾍﾞｱﾘﾝｸﾞ 内輪       
IR6X10X13
71S3025T 4
SPRING, DISHED
ｽﾌﾟﾘﾝｸﾞ 皿        
H-8
72CLFS3500 4 BOLT, CLAMP ﾎﾞﾙﾄ ｸﾗﾝﾌﾟ
73W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
74W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
76W1024A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
77W1025A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
78W1042A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-3
79W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4
80W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6
81W1046A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-8
86K5256A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X8L
93H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
95H5292A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X20L
99H5324A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X20L
100H5329A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X35L
102H5341A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X20L
104CLFS1320 2 PLATE ﾌﾟﾚｰﾄ
105CLFS1330 2 PLATE ﾌﾟﾚｰﾄ ･

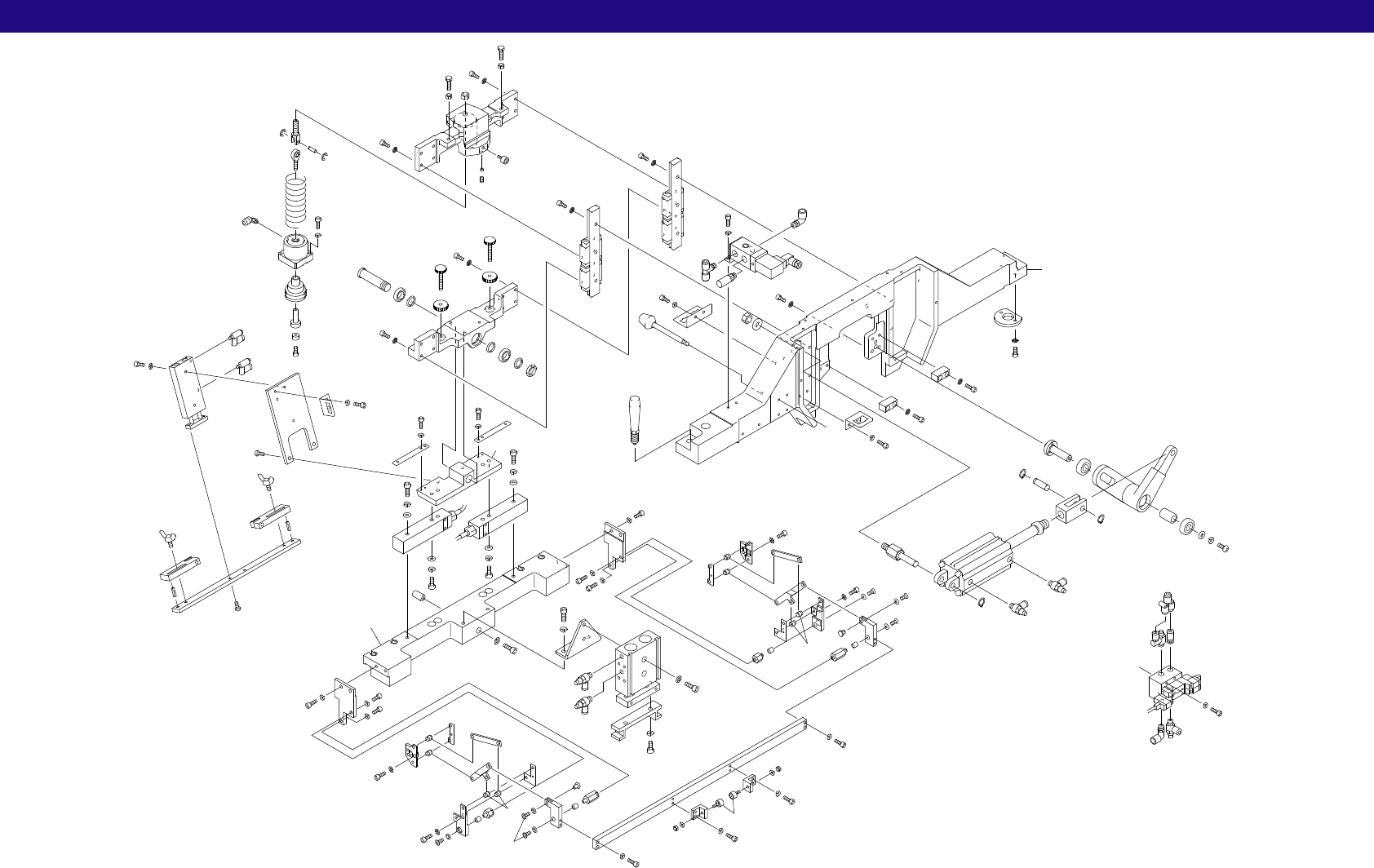

2.1.密閉スキージ Hermetic squeegee(CLFS)
GP-551E PARTS LIST ver03
2-1
2.1.密閉スキージ(CLFS)
2.1.Hermetic squeegee(CLFS)
x8
2
3
4
5
89
1
95
29
96
30
31
32
32
43
43
44
46
47
47
95
95
96
96
48
49
50
45
48
49
27
111
95
99
26
25
40
41
54
42
63
63
64
89
58
108
55
89
59
105
71
89
72
72
72
75
77
78
79
80
77
81
76
82
82
83
85
60
60
86
36
56
56
57
73
73
87
70
89
91
96
119
110
117
96
119
110
115
101
93
110
110
118
118
112
112
102
100
100
111
95
114
A
A
7
94
8
94
9
10
89
17
89
89
89
11
11
12
12
13
13
14
14
24
16
9
18
19
20
21
21
21
21
106
106
106
15
20
19
23
23
23
23
62
62
61
61
98
98
6
28
33
91
39
34
34
88
107
37
90
38
90
104
51
52
53
69
69
35
89
53
103
66
97
92
82
82
84
89
89
97
91
74
74
124
92
95
84
67
107
88
91
92
91
124
91
124
92
91
124
117
112
120
123
121
122
117
112
107
23
106
113
90
111
65
111
90
113
68
68
110
114
125
22
22
23
106
21
94
125
21
126
2.1.密閉スキージ Hermetic squeegee(CLFS)
GP-551E PARTS LIST ver03
2-2
2.1.密閉スキージ(CLFS)
2.1.Hermetic squeegee(CLFS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1CLFS0350 1 PLATE ﾌﾟﾚｰﾄ
2CLFS2018 1 BKT BKT
3CLFS2022 1 PLATE ﾌﾟﾚｰﾄ
4CLFS2040 1 HANDLE ﾊﾝﾄﾞﾙ
5CLFS2050 1 BKT BKT
6CLFS2240 1 HOLDER ﾎﾙﾀﾞ
7CLFS3230 1 BKT BKT
8CLFS3240 1 BKT BKT
9CLFS3031 2 LINK ﾘﾝｸ
10CLFS3052 1 PLATE, CONNECTING ﾌﾟﾚｰﾄ ﾂﾅｷﾞ
11CLFS3061 2 BKT, ROLLER BKT ﾛｰﾗ
12CLFS3252 2 RETAINER 押え
13CLFS3081 2 PIN, PIVOT ﾋﾟﾝ 支点
14CLFS3091 2 PIN, PIVOT ﾋﾟﾝ 支点
15CLFS3260 1 LINK ﾘﾝｸ
16CLFS3111 1 BLOCK ﾌﾞﾛｯｸ
17CLFS3121 1 LINK ﾘﾝｸ
18CLFS3131 1 LINK ﾘﾝｸ
19CLFS3141 2 LINK ﾘﾝｸ
20CLFS3150 2 PIN, PIVOT ﾋﾟﾝ 支点
21CLFS3160 8 PIN ﾋﾟﾝ
22CLFS3282 2 PLATE, RETAINER ﾌﾟﾚｰﾄ 押え
23CLFS3180 10 COLLAR ｶﾗｰ
24CLFS3270 1 LINK ﾘﾝｸ
25BSFS1201 1 SHAFT ｼｬﾌﾄ
26BSFS1212 1 ROD, JOINT ﾛｯﾄﾞ ｼﾞｮｲﾝﾄ
27BSFS1323 1 HOLDER ﾎﾙﾀﾞ
28BSFS1333 1 PLATE, HOLDER ﾌﾟﾚｰﾄ ﾎﾙﾀﾞ
29BSFS1340 1 PIN, PIVOT ﾋﾟﾝ 支点
30BSFS1350 1 SHAFT, PIVOT ｼｬﾌﾄ 支点
31BSFS1362 1 LEVER ﾚﾊﾞｰ
32BSFS1371 2 PLATE, STOPPER ﾌﾟﾚｰﾄ ｽﾄｯﾊﾟ
33BSFS8371 1 BKT, CYLINDER BKT ｼﾘﾝﾀﾞ
34BSFS1493 2 BKT, WIPING BKT 配線
35BSFS1510 1 BKT BKT
36BSFS1520 1 SHAFT ｼｬﾌﾄ
37BSFS8351 1 BKT BKT
38BSFS8361 1 BKT BKT
39BSFS2460 1 PIN ﾋﾟﾝ
40BSFS3013 1 CYLINDER, AIR ｼﾘﾝﾀﾞｴｱｰ
41BSFS3022 1 PISTON ﾋﾟｽﾄﾝ
42BSFS3111 1 PIN ﾋﾟﾝ
43BSFS5320 2 GUIDE, RAIL ｶﾞｲﾄﾞﾚｰﾙ
44BSFS5370 1 COLLAR ｶﾗｰ
