9 . アウトコンベア O u t c o n v e y o r ( C L Q C ) GP-551E P ARTS LIST ver03 9 - 5 9 . アウトコンベア( C L Q C ) 9 . O u t c o n v e y o r ( C L Q C ) 番号 図番 & ｺ ｰ ﾄ ﾞ 番号 個数 品名 規格 備考 N o . D r g . N o . & C o d e N o . Q T Y …

100%1 / 109
9.アウトコンベア Out conveyor(CLQC)
GP-551E PARTS LIST ver03
9-4
9.アウトコンベア(CLQC)
9.Out conveyor(CLQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
92N1085A NUT, HEX
ﾅｯﾄ 六角         
M6P=1.0
93N1092A NUT, HEX
ﾅｯﾄ 六角         
M10P=1.5
94N4027A SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X5L
95K5357M SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X6L
96K53588 SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M4X5L
97K5257E SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ  M4X10L
98K5261A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ  M5X10L
99H5276A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X10L
100H5287A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L
101H5288A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L
102H5289A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L
103H5291A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X18L
104H5296Z BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X100L
105H5298A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L
106H5299A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L
107H5300A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L
108H5308A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X45L
109H5320A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X10L
110H5321A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L
111H5322A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L
112H5323A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X18L
113H5332A BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X50L
114BSQC1831 1 BKT, SENSOR BKT ｾﾝｻ
115S3122A 2 SW, PHOTOELECTRIC
SW 光電          
E3S-LS3C1D
117PQC0610 1 BKT BKT
118H52966 BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X6L
119. BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X36L
120N4029A SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X8L
121BSQC1441 1 PLATE, CONVEYOR ﾌﾟﾚｰﾄ ｺﾝﾍﾞｱ HELPS
122BSQC2091 1 DOG ﾄﾞｯｸﾞ
123BSQC2270 1 BKT, MOTOR BKT ﾓｰﾀ
124QQC7020 2 BKT, SW BKT SW
125GVC1141 1 DOG ﾄﾞｯｸﾞ
126GVC1151 1 DOG ﾄﾞｯｸﾞ
127GVC1160 1 NUT ﾅｯﾄ
128GVC4031 1 BKT BKT
129IQC8090 1 BKT BKT
130TQC0560 1 BKT, SENSOR BKT ｾﾝｻ
131GVC0320 2 COLLAR ｶﾗｰ
132GVC4041 1 HOUSING ﾊｳｼﾞﾝｸﾞ
133GVC4051 1 SHAFT ｼｬﾌﾄ
134IQC6062 2 NUT ﾅｯﾄ
135IQC6072 2 NUT ﾅｯﾄ
136M5058H 1 MOTOR, REVERSIBLE ﾓｰﾀ ﾘﾊﾞｰｼﾌﾞﾙ PB425-401-E3
9.アウトコンベア Out conveyor(CLQC)
GP-551E PARTS LIST ver03
9-5
9.アウトコンベア(CLQC)
9.Out conveyor(CLQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
137H4012A 1
HEAD, GEAR
ﾍｯﾄﾞ ｷﾞﾔ 4GN-15K
138K1012T 1
COUPLING, HELICAL
ｶｯﾌﾟﾘﾝｸﾞ ﾍﾘｶﾙ ARM-075-6-6
139S4040Z 2
SENSOR, PHOTO
ｾﾝｻ ﾌｫﾄ EE-SPX406-W2A
140A4095A 1
ENCODER
ｴﾝｺｰﾀﾞ LBJ-007-2000
141H4451A 2
BEARING, MINIATURE
ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ LF-1680ZZ
142S3037A 1 SPROCKET ｽﾌﾟﾛｹｯﾄ RS25-20T 2Tｶﾞﾀ
143S1025A 2
CIR-CLIP
ｻｰｸﾘｯﾌﾟ ST-EW-7
144T2134T 1 CHAIN ﾁｪｰﾝ RS25NP-134ﾘﾝｸ
145S3122A 1
SW, PHOTOELECTRIC
SW 光電          
E3S-LS3C1D
146S3033A 1 SPROCKET ｽﾌﾟﾛｹｯﾄ RS25-13T 1ｶﾞﾀ ・

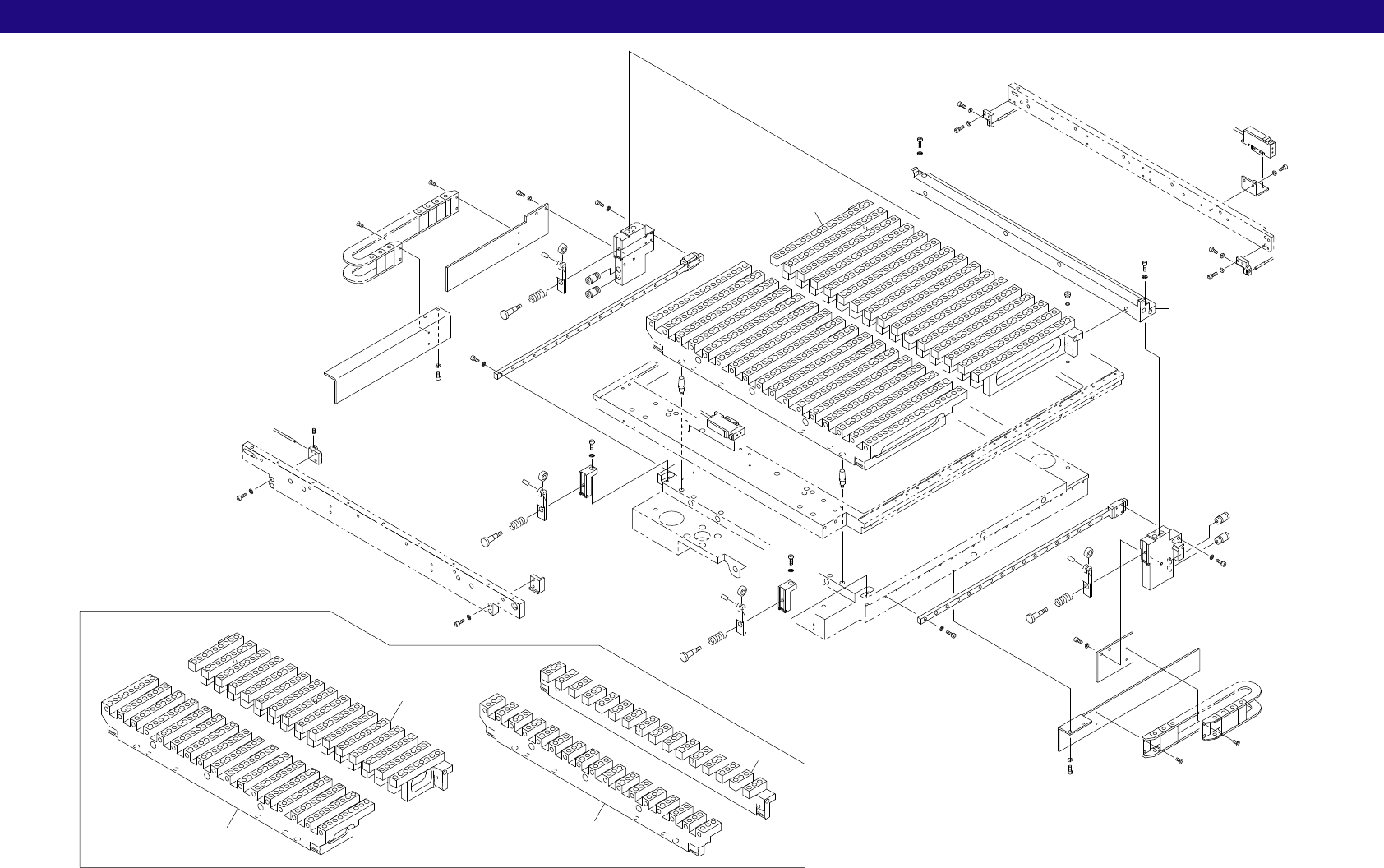

10.基板ホルダ Board holder(CLPL)
